Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 67
21.9 Salidas del estado de la bomba
21.9.1 Salida lógica 1

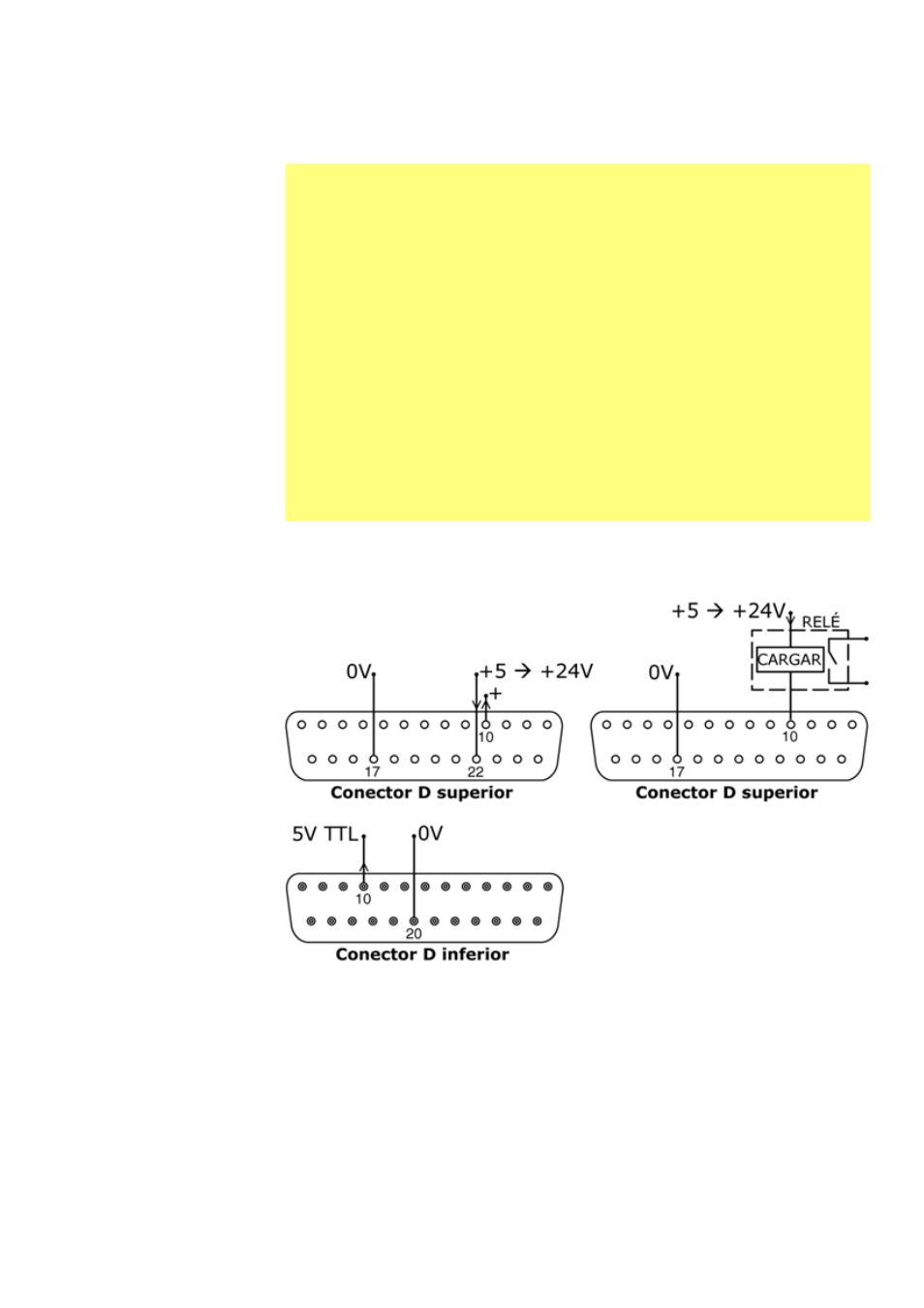

La Salida 1 se toma de la clavija 10 del conector D superior, dependiendo del estado
lógico de la función asignada a la Salida 1. Alternativamente, puede haber una carga,
p. ej. una bobina de relé, conectada a la clavija 10, puesta a tierra en la clavija 17. La
corriente circulará por el circuito dependiendo del estado lógico de la función asignada
a la Salida 1. No conecte a ningún dispositivo que requiera más de 50 mA.
Además, la salida 1 está disponible como señal lógica de 5 V LTT en la clavija 10 del
conector D inferior. Cambiará de estado con arreglo al estado lógico de la función asig -
nada a la Salida 1. No conecte a ningún dispositivo que requiera más de 1 carga LTT.
Por omisión, la salida 1 está configurada para indicar el estado Marcha/Parada.
Véase la sección 12, Primera puesta en marcha.
Importante: salidas de estado de la bomba
Las cuatro salidas pueden ser configuradas en el software para dar
salida a una gama de parámetros: véase la sección 16.4, Salidas en
Configuración.
Las salidas 1 y 2 están disponibles simultáneamente desde los
conectores D superior e inferior. Las salidas desde el conector D
inferior funcionan tan sólo a 5 V LTT.
Las cuatro salidas disponibles desde el conector D superior son en
colector abierto.
Al aplicar una tensión positiva hasta un máximo de 24 V a la clavija
22 del conector D superior, todas las salidas desde esta toma se hallan
a esa tensión: la clavija 22 está vinculada a las clavijas 23, 24 y 25.
Asegúrese de que la tensión de alimentación tenga la capacidad
suficiente como para excitar todas las cargas aplicadas a todas las
salidas utilizadas. Importante: La carga total de las cuatro salidas
lógicas no debe exceder los 50 mA.
