21.1 Velocidad: entrada analógica
Es posible controlar la velocidad de la bomba remotamente mediante uno de estos
métodos: una señal analógica de voltaje dentro del intervalo 0-10 V ó 1-5 V; o una
señal analógica de corriente dentro del intervalo 4-20 mA; o bien un potenciómetro
remoto.
La señal de proceso analógica debe aplicarse a la clavija 4 del conector D inferior.
0 V a la clavija 16. La bomba suministrará un caudal creciente para una señal de control
en aumento (respuesta no invertida) o un caudal creciente para una señal de control
descendente (respuesta invertida). Véase la sección 16.2, Analógico en el menú
Configuración.
Impedancia del circuito de 4-20 mA: 250 Ω.
Para el modo de voltaje se puede utilizar una fuente de voltaje estable y fiable con
un voltímetro CC. Impedancia del circuito: 22 k
Ω.
La inversión de la respuesta se configura en el software. No invierta la polaridad de
las clavijas.

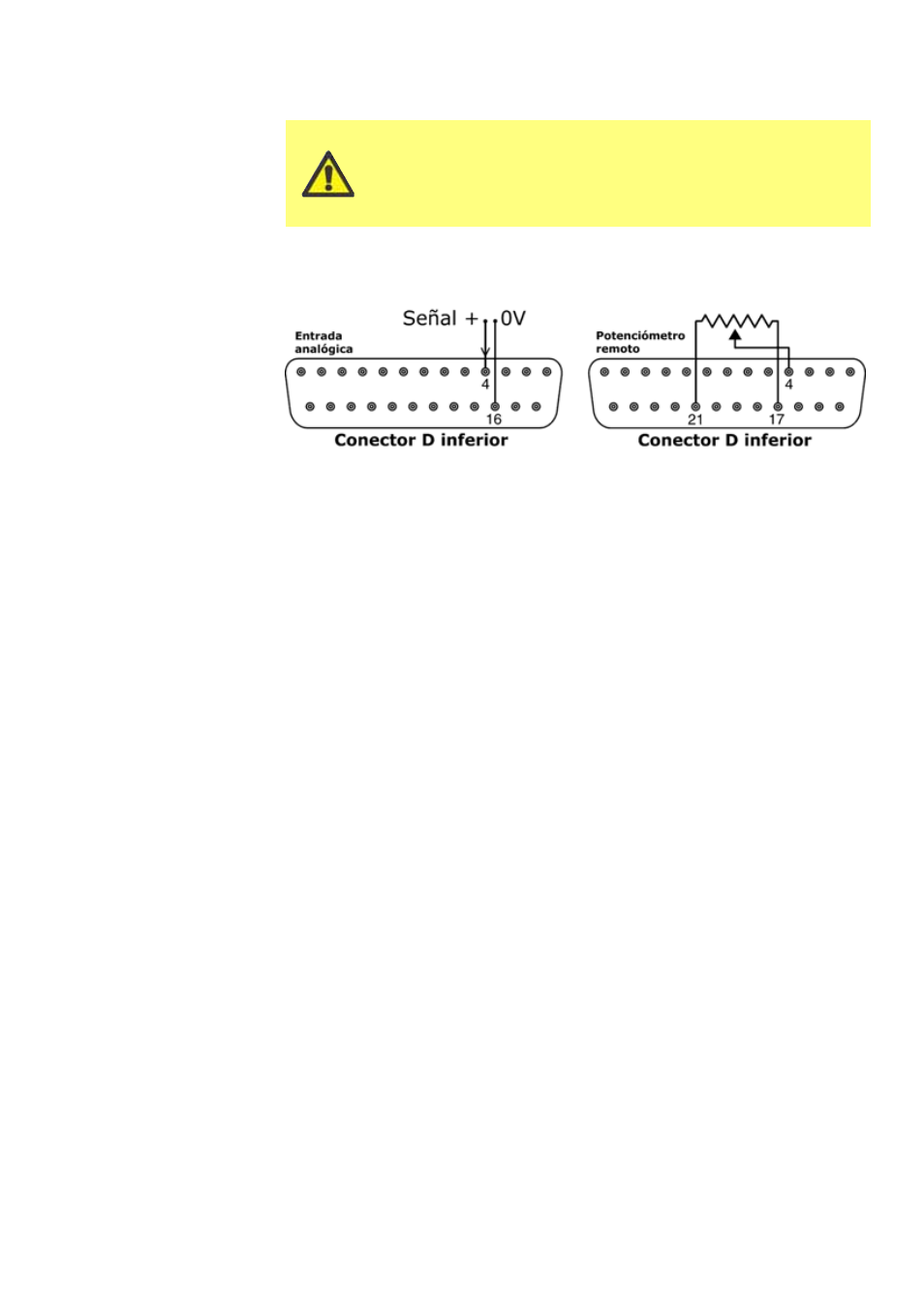

Se debería conectar, en la forma ilustrada, un potenciómetro remoto con un valor
nominal de entre 1 k y 2 k con un mínimo de 0,25 W. Cuando se use un potenciómetro
remoto, no aplique voltaje o señal de entrada de control de corriente al mismo tiempo.
La señal de control de velocidad requerirá una calibración con respecto a los ajustes
mínimo y máximo del potenciómetro. Esto se lleva a cabo en el softwares - véase la
sección 16.1, Compensación en la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica
el voltaje en el menú Configuración. De lo contrario, la alimentación de tensión de
referencia desde la clavija 21 se verá sobrecargada y no suministrará íntegramente
los 5 V ó 10 V.
Nunca aplique voltaje de la red a los conectores D.
Aplique las señales correctas a las clavijas mostradas.
Limite las señales a los valores máximos especificados.
No aplique tensión a otras clavijas. Podrían producirse
daños permanentes no cubiertos por la garantía.
