Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 54
El interior del módulo tiene una forma adecuada para guiar el cable hasta más
allá de la tarjeta de circuito impreso. Al continuar empujándolo, se introducirá
una longitud de cable suficiente como para poder agarrarla con los dedos desde
el interior del módulo.
Tire de la longitud de cable suficiente para que llegue a los conectores
necesarios. Deje una holgura suficiente de cable.
Pele la cantidad de recubrimiento que sea necesaria y quite 5 mm de aislamiento
de los conductores. No se necesitan revestimiento de estaño ni guarnición metálica.
Nota: Si se está usando un cable muy rígido o de gran diámetro, puede ser
conveniente pelar el recubrimiento exterior antes de pasar los conductores del
cable a través del casquillo. No obstante, para conseguir la correcta estanqueidad,
debe haber cable con el recubrimiento en perfecto estado dentro del casquillo
cuando este se aprieta.
Retuerza una longitud adecuada de blindaje del cable. Afloje uno de los tornillos
de fijación de la tarjeta de circuito impreso y enrolle el blindaje a su alrededor.
Fije el blindaje atornillando y apretando el tornillo. Como alternativa, fije el
blindaje del cable al conector de horquilla adjunto (si existe).
Empuje el conductor pelado a través del orificio cuadrado del conector. Cuando
haya entrado del todo el conductor, apriete el tornillo de fijación para retenerlo
en su lugar.
Cuando todos los conductores estén conectados, use una llave de 21 mm
para apretar la tapa del casquillo con un par de 2,5 Nm para asegurar la
estanqueidad. Como alternativa, apriete el casquillo al máximo que se pueda
apretar a mano y use una llave para apretarlo media vuelta más.
No sujete juntos los cables de control y de alimentación de la red.

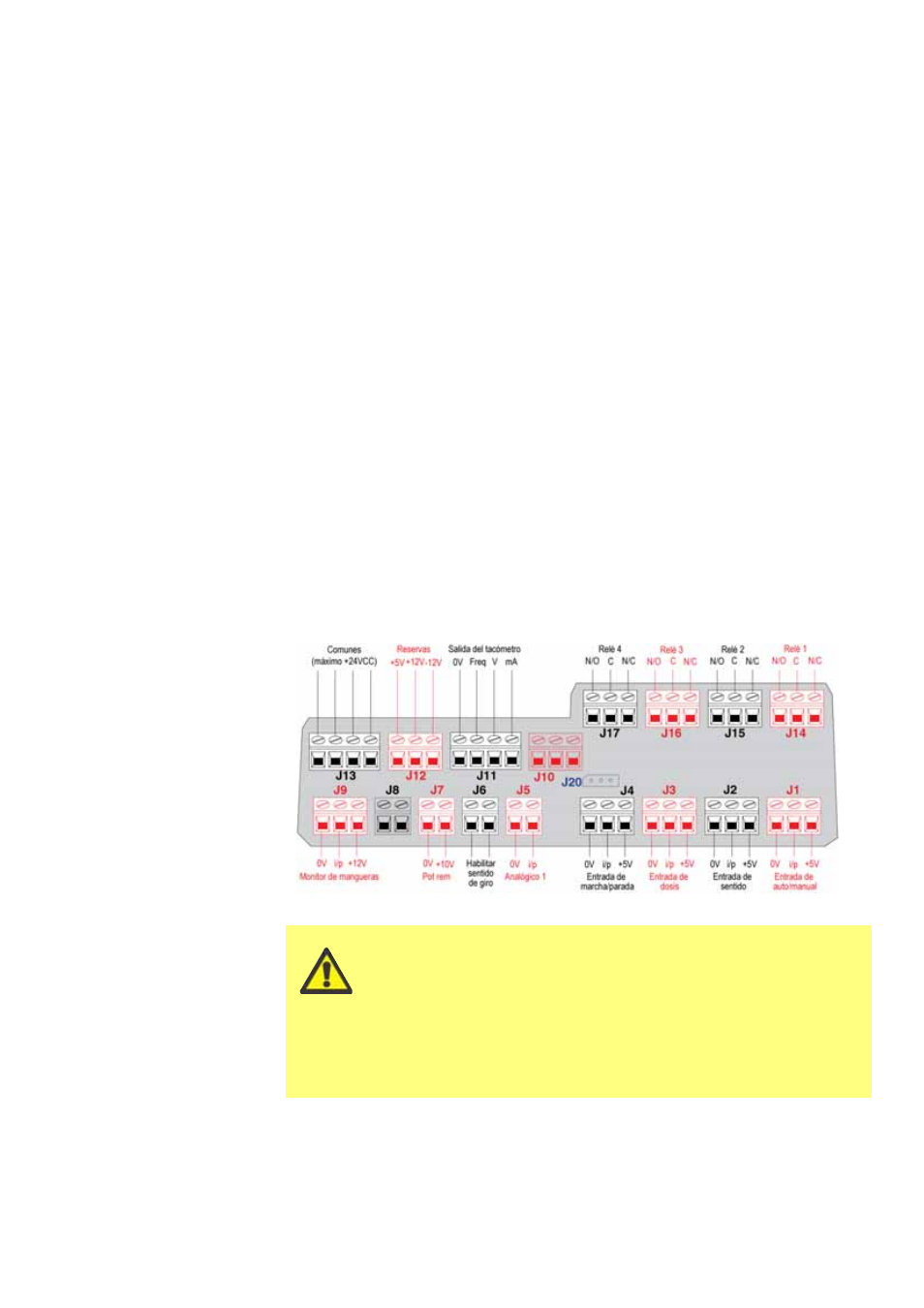

Conectores de la tarjeta de circuito impreso del módulo
estanco 620N:
Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 54
No aplique nunca alimentación eléctrica de la red a los
terminales del módulo 620N. Aplique las señales
correctas a los terminales que se muestran a
continuación. Limite las señales a los valores máximos
especificados. No aplique voltaje a otros terminales. Podrían
producirse daños permanentes no cubiertos por la garantía. El
voltaje nominal máximo de los contactos de los relés de esta
bomba es de 30 V CC; carga máxima 30 W. Nota: También
adecuado para baja alimentación: es decir, 1 mA a 5 V CC mínimo.
