Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S 63

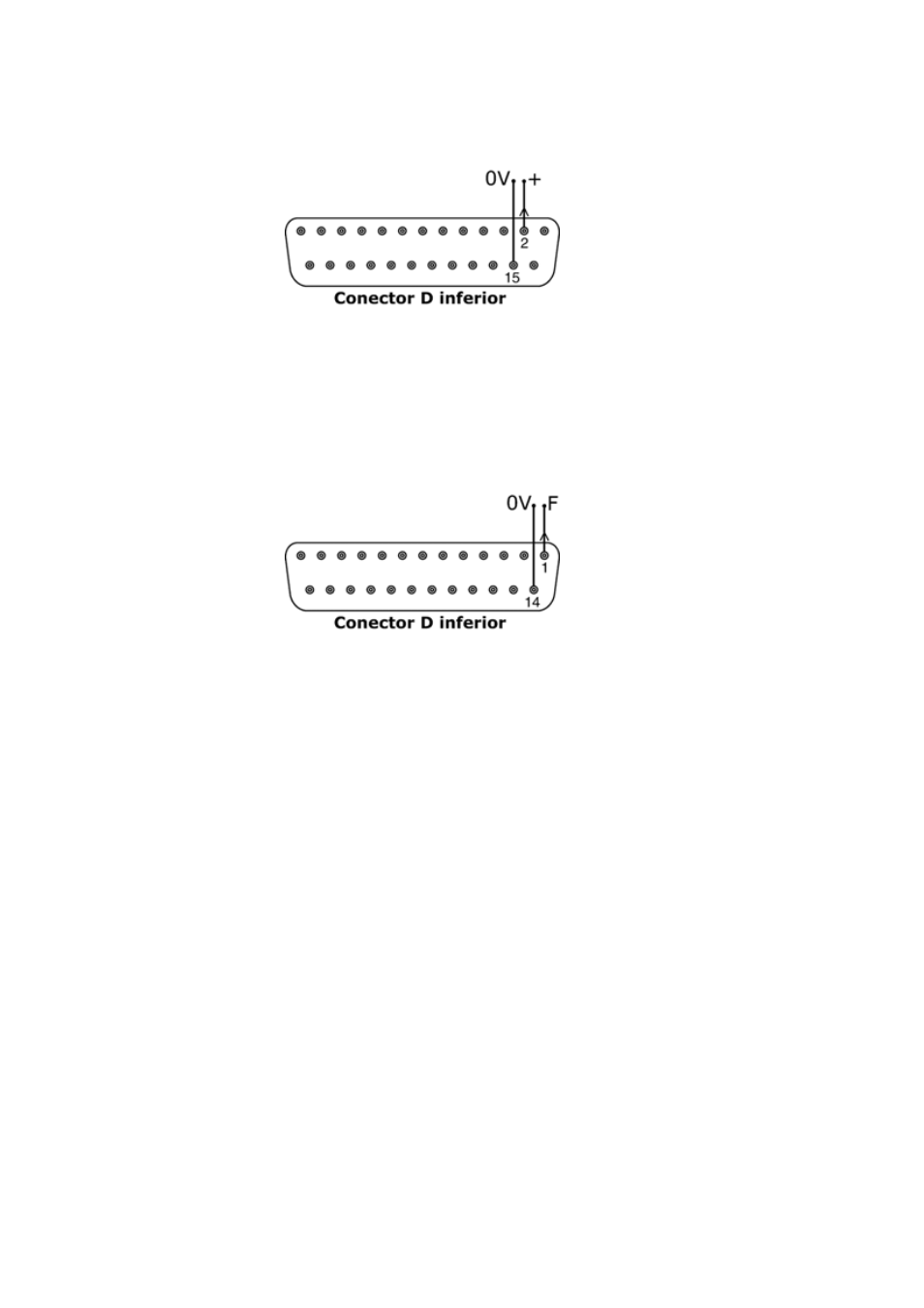

21.2 Velocidad: salida analógica
Hay disponible una señal de salida analógica como señal de 0 V-10 V en la clavija
2 del conector D inferior. Conecte a tierra la clavija 15. El voltaje es fijo y directamente
proporcional a la velocidad de rotación del cabezal de la bomba. 0 V = velocidad
cero; 10 V = velocidad máxima.
21.3 Salida de frecuencia del tacómetro
Hay disponible una salida de frecuencia del tacómetro en la clavija 1 del conector D
inferior. Conecte a tierra la clavija 14. Genera un impulso rectangular de +5 V,
máximo 0,5 mA, cuya frecuencia es directamente proporcional a la velocidad de
rotación del cabezal de la bomba. Genera 5,717 Hz/rpm - 343 impulsos por cada
revolución del eje de salida. El tren de impulsos procedente de la bomba puede ser
utilizado para calcular la velocidad de rotación o para determinar el número de
revoluciones del cabezal de la bomba. Esta salida posee la fuerza necesaria para ser
efectiva a una distancia de hasta 3 m de la bomba. Los recorridos de cable de más
de 3 m requieren la amplificación de la señal.
