Marantz SR5004 - Manual (Página 6)

5
NOMBRES Y FUN-
CIONES
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES
ESPAÑOL
o Botón MENU
Presione este botón para entrar en el SETUP MAIN
MENU.
!0 EXIT button
Este botón se usa para salir del SETUP MAIN
MENU.
!1 Botón BAND
Presione este botón para cambiar entre FM y AM
en el modo TUNER.
!2 Botón T.MODE
Presione este botón para seleccionar el modo
estéreo automático o el modo monoaural cuando se
haya seleccionado la banda FM.
En el modo estéreo automático se enciende el
indicador “AUTO” (automático). (Véase página 17.)
!3 Botón MEMORY (memoria)
Presione este botón para introducir los números
de presintonía o los nombres de emisoras. (Véase
página 45.)
!4 Indicador PURE DIRECT
Este indicador se enciende cuando se ha
seleccionado el modo PURE DIRECT.
!5 Botón CLEAR (Borrar)
Presione este botón para cancelar el modo de
memoria de emisoras o la sintonización mediante
exploración de presintonías. (Véase página 46.)
!6 Mando de control VOLUME
Este mando se usa para ajustar el nivel de sonido
general. Al girar el mando a la derecha aumenta el
nivel de sonido.
!7 Ventana del sensor de recepción
de infrarrojos
Esta ventana transmite las señales de infrarrojos al
mando a distancia.
!8 Tomas AUX INPUT
Estas tomas de entrada de vídeo/audio auxiliares
sirven para enchufar las clavijas de conexión de una
videocámara, DVD portátil, videoconsola, etc.
Nota
El terminal VIDEO y el terminal S-VIDEO terminal
no se pueden utilizar al mismo tiempo. Cuando
utilice el terminal S-VIDEO, no conecte ningún
dispositivo al terminal VIDEO.
!9 Botones del cursor ( 3, 4, 1, 2) /
ENTER
Presione estos botones para utilizar el SETUP MAIN
MENU y la función TUNER.
@0 Conector USB (SR6004)
Conecte el dispositivo USB o el iPod a esta toma
USB. (Véase página 19, 57)
@1 Toma SETUP MIC
Mida automáticamente las características de los
altavoces utilizando el micrófono incluido. (Véase
página 28.)
@2 Toma PHONES
Esta toma se puede utilizar para escuchar la salida
de esta unidad por unos auriculares. Compruebe
que los auriculares tienen una clavija telefónica
estéreo estándar de 1/4 pulgada.
NOMBRES Y FUNCIONES

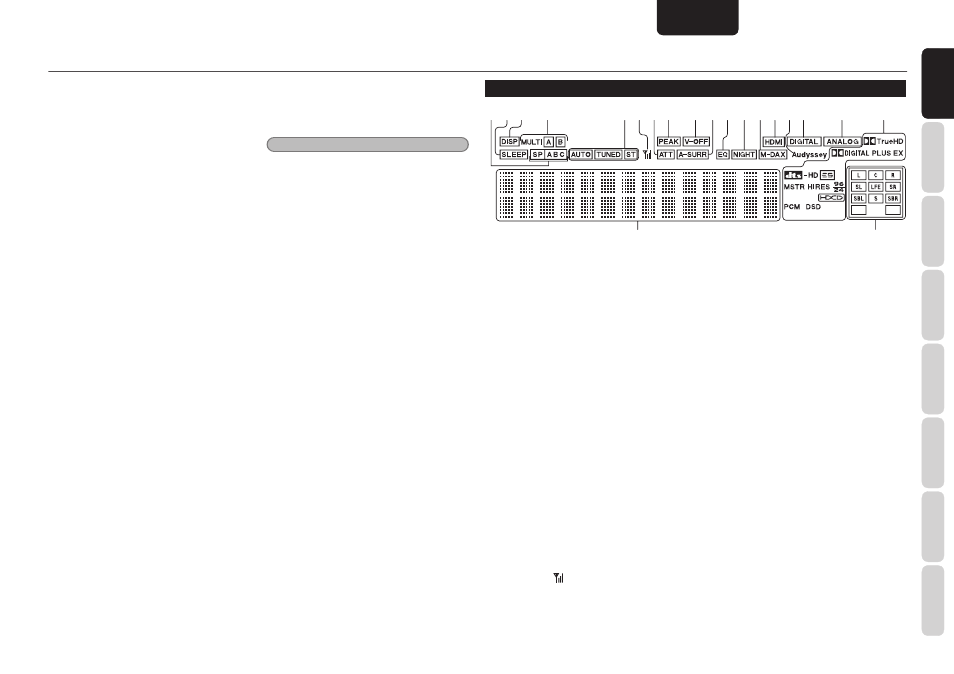

FL PANTALLA Y INDICADOR
ex1 ex2
A AC A AC
M P 3
M P 3 W M A W M A
a sd f gh k ¡1 ¡2 ¡3¡4 ¡6 ¡7 ¡8
¡9 ™0
¡5 l ¡0 j
Express Express
a Indicador SP (altavoz) ABC
Este indicador se enciende cuando el sistema de
altavoces está activado.
s Indicador del temporizador para dormir SLEEP
Este indicador se enciende cuando se está utilizando la
función del temporizador de reposo en la ZONA principal.
d Indicador DISP (Pantalla desactivada)
Este indicador se enciende cuando esta unidad
tiene la pantalla desactivada.
f Indicador MULTI (sistema ZONE) AB
Este indicador se enciende cuando el sistema ZONE
está activado.
g Indicadores del sintonizador
AUTO : Este indicador se enciende cuando se utiliza
el sintonizador en modo automático.
TUNED : Este indicador se enciende cuando
el sintonizador recibe una señal de
radio sufi cientemente intensa.
ST(Estéreo) : Este indicador se enciende cuando se
sintoniza una emisora FM en estéreo.
h Indicador (intensidad de señal)
Este indicador indica la intensidad recibida de la XM
Satellite Radio o de la SIRIUS Satellite Radio.
j Indicador ATT (Atenuación)
Este indicador se enciende cuando se activa la
función Video-OFF.
k Indicador PEAK (Nivel máximo)
Este indicador es un monitor para una señal de
entrada de audio analógica. Si la señal de entrada
de audio analógica seleccionada supera el nivel de
procesamiento interno permitido, se encenderá
este indicador. Si pasa esto, deberá pulsar el botón
ATT del mando a distancia. (Véase página 8, 42.)
l Indicador V-OFF
(modo de vídeo desactivado)
Este indicador se enciende cuando se activa la
función Video-OFF.
¡0 Indicador A-SURR
(modo AUTO SURROUND)
Este indicador se enciende cuando se utiliza el
modo AUTO SURROUND (envolvente automático).
¡1 Indicador de modo EQ
Este indicador se enciende cuando se activa la
función HT-EQ.
¡2 Indicador NIGHT (Modo nocturno)
Este indicador se enciende cuando la unidad está en
modo nocturno, que en niveles de volumen bajos reduce
la gama dinámica del material de programas digitales.
