11
NOMBRES Y FUNCIONES
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
CONEXIONES
BÁSICAS
ESPAÑOL

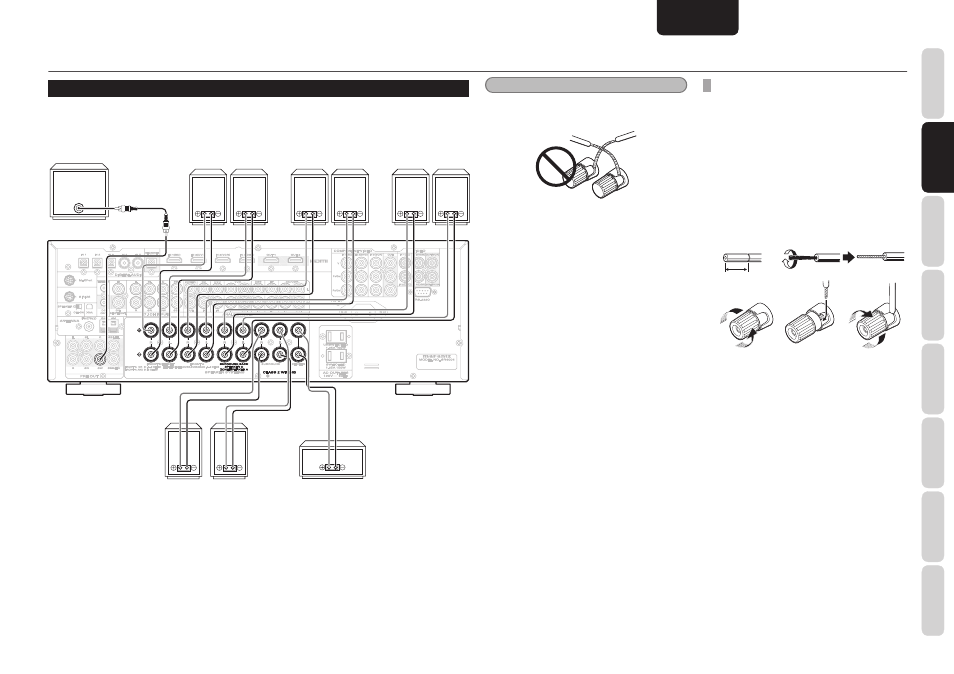

CONEXIÓN DE ALTAVOCES
• Cerciórese de utilizar altavoces con la impedancia indicada en el panel trasero de este equipo.
• Cuando el altavoz de subgraves conectado sea un altavoz de subgraves con corriente (es decir, tiene un
amplifi cador incorporado), conéctelo a la toma de subgraves PRE OUT.
PRE OUT PRE OUT
SW SW
R R R R R R L L L L L L L L R R
SURROUND SURROUND CENTER CENTER
SPEAKER SYSTEMS SPEAKER SYSTEMS
FRONT B FRONT B/HEIGHT /HEIGHT FRONT A FRONT A
Altavoz de subgraves con
amplifi cador integrado
Surround
Derecho Izquierdo
Surround trasero
Central
FRONT A
Derecho Izquierdo Derecho Izquierdo
Frontal B/ALTURA
Derecho Izquierdo
CONEXIONES BÁSICAS
Notas
• Para evitar daños en los circuitos, no deje que los
cables pelados de los altavoces se toquen ni toquen
ninguna pieza metálica de este equipo.
• No toque los terminales de los altavoces con el
equipo encendido. Esto puede provocar descargas
eléctricas.
• No conecte más de un cable de altavoz a un
terminal de altavoz. De lo contrario, el equipo
puede sufrir daño.
• Cerciórese de conectar correctamente los cables
positivo y negativo del altavoz. Si se conectan
incorrectamente, la fase de señal se invertirá y la
calidad de la señal se deteriorará.
CONEXIÓN DEL CABLE DE LOS ALTAVOCES
1.
Pele aproximadamente 10 mm (3/8inch) del
aislamiento del cable.
2.
Retuerza los extremos de cable desnudo
para impedir cortocircuitos.
3.
Afl oje el botón mediante giro de derecha a
izquierda.
4. Inserte la parte pelada del cable en el orifi cio
situado en el lateral de cada terminal.
5. Apriete el botón girando de izquierda a
derecha para fi jar el cable.
1. 2.
3. 4. 5.
10 mm (3/8 inch)
