15
NOMBRES Y FUNCIONES
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
CONEXIONES
BÁSICAS
ESPAÑOL
CONEXIONES BÁSICAS

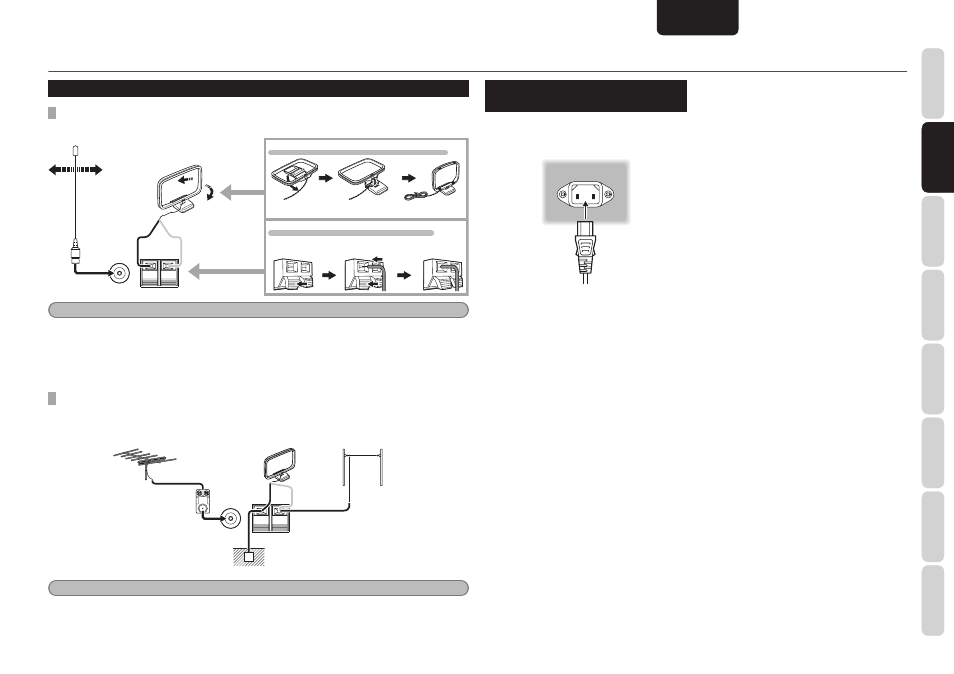

CONEXIÓN DE LAS ANTENAS
CONEXIÓN DE LAS ANTENAS SUMINISTRADAS
Las antenas suministradas son para uso exclusivo en interiores.
FM FM
( (75 75 Ω Ω))
GND GND AM AM
MONTAJE DE LA ANTENA DE CUADRO AM
Inserción de las lengüetas en la base como se muestra.
CONEXIÓN DEL CABLE DE ANTENA AM
Presionar y mantener presionado Insertar cable Soltar Blanco Negro
Notas
• Durante su uso, despliegue la antena FM y muévala en distintas direcciones hasta que reciba el sonido más
claro.
Fíjela con enganches de presión o accesorios similares que provoquen el menor nivel posible de distorsión.
• Ajústela en la dirección y posición en las que se reciba el sonido más claro. Colóquela lo más lejos posible de
la unidad, televisores, cables de altavoces y cable de alimentación.
CONEXIÓN DE UNA ANTENA EXTERIOR
Si la calidad de recepción es defi ciente, con una antena de exterior se puede mejorar la calidad.
Mantenga la antena lejos de fuentes de ruido (letreros de neón, carreteras con mucho tráfi co, líneas
eléctricas, transformadores, etc.).
FM FM
( (75 75 Ω Ω))
GND GND AM AM
Antena externa FM
Antena de cuadro AM
Negro
Blanco
Puesta a tierra
Antena
externa AM
Cable recubierto de
vinilo (5 a 10 m)
Notas
• No retire la antena de cuadro AM suministrada.
• No conecte la antena FM suministrada.
• El terminal marcado GND de esta unidad no sirve como toma de tierra de seguridad.
CONEXIÓN DEL CABLE DE
ALIMENTACIÓN DE CA
1.
Conecte el cable de alimentación de CA
suministrado en el enchufe AC IN del panel
trasero de la unidad.
2. Inserte el cable de alimentación en una
toma de CA.
