22
NOMBRES Y FUNCIONES
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
CONEXIONES A
V
ANZADAS
ESPAÑOL
CONEXIONES AVANZADAS

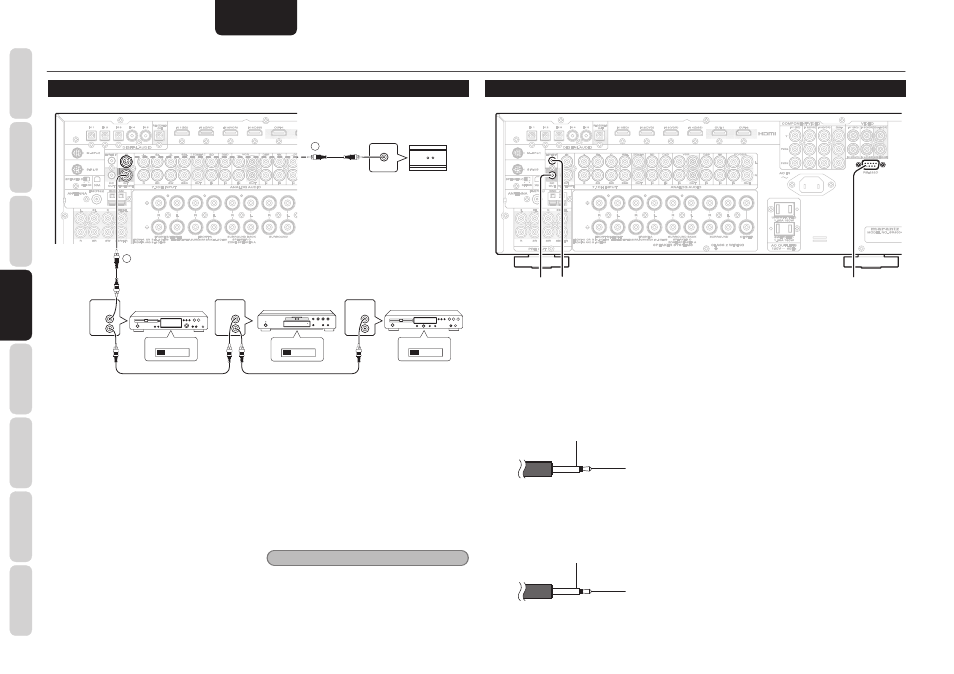

CONEXIÓN DE TOMAS DE MANDO A DISTANCIA
IN IN
OUT OUT REMOTE CONT. REMOTE CONT.
REMOTE
CONTROL
REMOTE
CONTROL
REMOTE
CONTROL
IN
OUT
IN
OUT
IN
OUT
EXTERNAL INTERNAL EXTERNAL INTERNAL EXTERNAL INTERNAL
1
RC OUT
2
REPRODUCTOR DE DVD GRABADORA DE CD REPRODUCTOR DE CD
Receptor de infrarrojos (IR)
q
Puede controlar otros productos Marantz a través
de la unidad con el mando a distancia, mediante
conexión de terminales REMOTE CONTROL (mando
a distancia) en cada aparato. La señal transmitida
desde el mando a distancia es recibida por el sensor
remoto de esta unidad. Entonces la señal es enviada
al dispositivo conectado a través de este terminal. Por
tanto, necesita dirigir el mando a distancia solamente
hacia esta unidad. Además, si un amplifi cador de
potencia Marantz (excluidos algunos modelos) se ha
conectado a uno de los terminales, el interruptor de
potencia del amplifi cador de potencia se sincroniza
con el interruptor de potencia de este aparato.
Ajuste el interruptor REMOTE CONTROL, en la parte
trasera de otras unidades (no el SR6004/SR5004) en
“EXT.” (Externo) para utilizar esta función.
w
Siempre que se conecten sensores de infrarrojos
externos o dispositivos similares a REMOTE IN
de la unidad, asegúrese de desactivar siempre el
funcionamiento del sensor de infrarrojos de la unidad
utilizando el procedimiento siguiente.
1.
Mantenga pulsados al mismo tiempo durante
cinco segundos el botón SURROUND MODE
y el botón MENU del panel delantero.
2.
El ajuste “IR-ENABLE” se muestra en el FL DISPLAY.
3. Pulse el botones CUROSR ( 1, 2) para
cambiar esto a “IR-DISABLE”.
4.
Pulse el botón ENTER. Una vez hecho este ajuste, el
sensor de infrarrojos de la unidad se desactivará.
Nota
• Asegúrese de poner “IR-ENABLE” cuando no
estén conectados sensores de infrarrojos externos ni
dispositivos similares. De lo contrario, esta unidad
no podrá recibir comandos del mando a distancia.
5. Para restau rar el ajuste original, realice los
pasos 1 a 4 para poner “IR=ENABLE”.
CONEXIÓN DE OTROS EQUIPOS
FLASHER IN FLASHER IN
DC DC OUT OUT
RS-232C RS-232C
d s a
a RS-232C
Conecte un dispositivo de control externo u otro
dispositivo para mantenimiento. (Utilice un cable
recto para la conexión.)
s DC OUT (ACTIVADOR DE CC)
Los dispositivos externos se pueden controlar
desde la unidad conectándolos a la terminal DC OUT
(12V 44mA máx.).
TIERRA
+12V
d FLASHER IN
Esta unidad puede ser controlada conectando una
caja de control u otro dispositivo de control a esta
unidad.
TIERRA
Señal
