CONEXIONES BÁSICAS

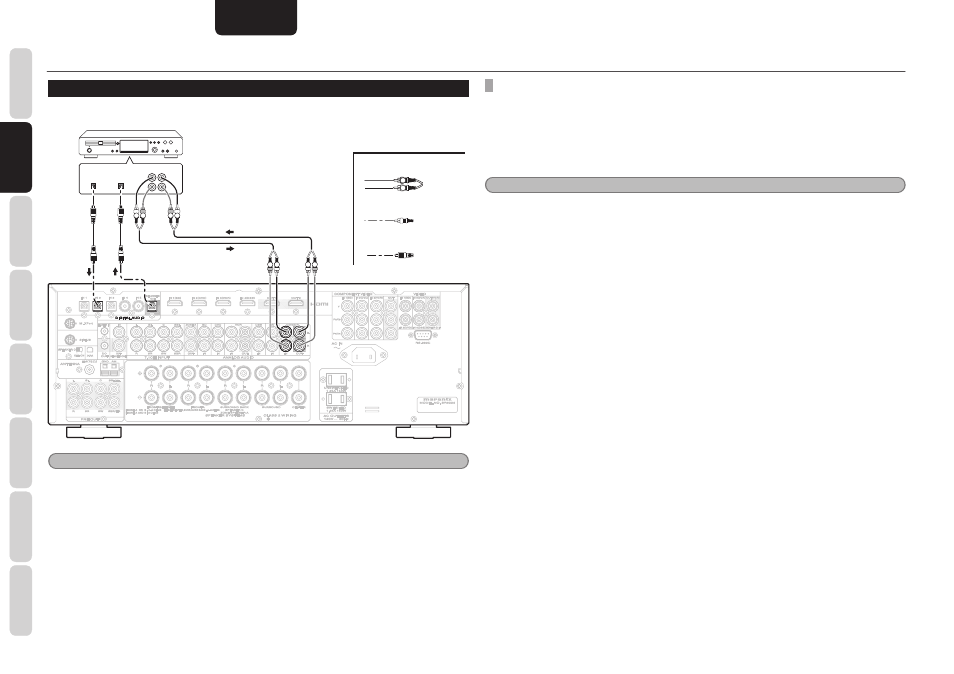

CONEXIÓN DE COMPONENTES DE AUDIO
La señal de audio de salida de la toma CD/CDR OUT es la misma señal actualmente seleccionada.
ANALOG AUDIO ANALOG AUDIO
CD/CDR CD/CDR
IN IN OUT OUT
L L
R R
REC/ZONE B REC/ZONE B OUT OUT IN 2 IN 2
OUT IN
L
R
L
R
DIGITAL
INPUT
DIGITAL
OUTPUT
R L R L
R L R L
L
R
Grabadora de CD
Audio Analógico
Audio Digital (coaxial)
Audio Digital (óptico)
Notas
• No conecte este equipo u otros componentes a la toma de corriente principal hasta que se hayan completado
todas las conexiones entre componentes.
• Inserte bien todos los enchufes y conectores. Las conexiones incompletas pueden ocasionar ruidos.
• Asegúrese de conectar correctamente los canales izquierdo y derecho.
Los conectores rojos son para el canal R (derecho) y los conectores blancos son para el canal L (izquierdo).
• Asegúrese de conectar correctamente la entrada y la salida.
• Consulte las instrucciones correspondientes a cada componente conectado a este equipo.
• No ate los cables de conexión de audio/vídeo con los cables de alimentación ni con los cables de altavoces, pues
podrían producirse zumbidos u otros ruidos.
CONEXIÓN DE COMPONENTES DE AUDIO DIGITAL
• Consulte las instrucciones de cada dispositivo. Para confi gurar el formato de audio digital audio del lector
de CD u otra fuente digital conectada a tomas de entrada digital.
• Utilice cables de fi bra óptica (ópticos) para tomas de entrada óptica y toma de salida REC/ZONE B. Utilice
cables coaxiales de 75 ohmios (para audio o vídeo digital) para tomas de entrada coaxial.
• Puede designar la entrada correspondiente a cada toma de entrada/salida digital según su componente.
(Consulte la página 25.)
Notas
• Las tomas de señal digital de esta unidad son compatibles con la norma EIA. Si utiliza un cable no compatible
con esta norma, es posible que esta unidad no funcione correctamente.
• Cada tipo de toma de audio funciona por separado.Las señales que entran a través de las tomas digitales y
analógicas salen a través de las correspondientes tomas digitales y analógicas, respectivamente.
