CONEXIONES BÁSICAS
TOMAS DE VIDEO, S-VIDEO, COMPONENT
TOMA VIDEO
La señal de vídeo para las tomas de VIDEO es la
señal tradicional de vídeo compuesto.
TOMA DE COMPONENT
Para hacer conexiones de vídeo componente
con un televisor o monitor con entradas de vídeo
componente para obtener imágenes de vídeo de
mayor calidad. Utilice un cable de vídeo componente
o 3 cables de vídeo para conectar las tomas de salida
de vídeo componente de la unidad al monitor.
TOMA S-VIDEO
La señal de vídeo se separa en señales de luminancia
(Y) y color (C) para la toma S-VIDEO.
L R
AUDIO
OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
L R
L R
Cámara de vídeo, DVD portátil, juegos, etc.

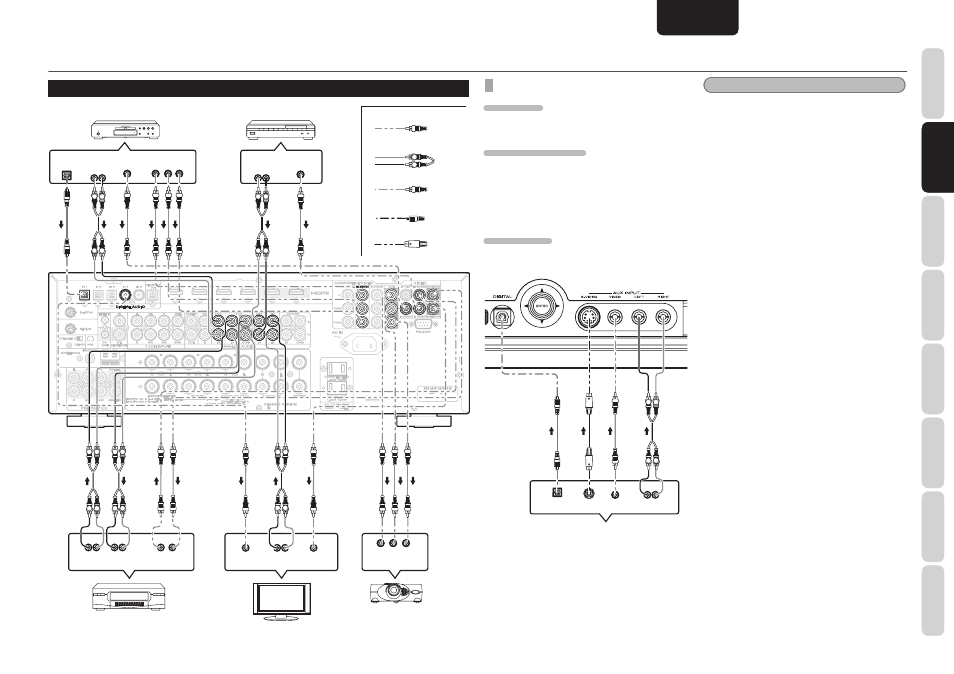

CONEXIÓN DE COMPONENTES DE VÍDEO
ANALOG AUDIO
ANALOG AUDIO
IN 1
IN 1
VCR
VCR
DVD
DVD
DSS
DSS
TV
TV
OUT
OUT
IN
IN
IN
IN
IN
IN
IN
IN
VIDEO
VIDEO
COMPONENT VIDEO
COMPONENT VIDEO
P
P
B
B
//C
C
B
B
P
P
R
R
//C
C
R
R
Y
Y
OUT
OUT((VCR
VCR))
MONITOR OUT
MONITOR OUT
IN 4
IN 4((DSS
DSS))
IN 2
IN 2((DVD
DVD))
OUT
OUT
IN 3
IN 3((VCR
VCR))
L
L
R
R
IN 4
IN 4
L R
AUDIO
OUT
L R
AUDIO
OUT
VIDEO
OUT
L R
AUDIO
OUT
AUDIO
IN
L R
VIDEO
OUT IN
Y
C
B
/
P
B
C
R
/
P
R
COMPONENT
VIDEO OUT
Y
C
B
/
P
B
C
R
/
P
R
COMPONENT
VIDEO IN
VIDEO
OUT
AUDIO
OUT
L R
VIDEO
IN
DIGITAL
OUT
DIGITAL
OUT
L
R
L R
L R
L
L
R
R
R L
L R
L R
L R
L
R
L R
Reproductor de DVD
Sintonizador satélite
VCR
TV
Proyector de
VÍDEO
Notas
• Asegúrese de conectar correctamente los canales
de audio izquierdo y derecho. Los conectores rojos
son para el canal R (derecho) y los conectores
blancos son para el canal L (izquierdo).
• Asegúrese de conectar correctamente las entradas
y salidas de las señales de vídeo.
• Puede ser necesario confi gurar el formato de
salida de audio digital de su lector DVD u otros
componentes de fuente digital. Consulte las
instrucciones de cada componente conectado a
las tomas de entrada digital.
• La unidad tiene una función de conversión de
vídeo. Para más detalles sobre la entrada y salida
de señales de vídeo, consulte la página 44.
• El terminal AUX VIDEO y el terminal S-VIDEO
no se pueden utilizar al mismo tiempo. Cuando
utilice el terminal S-VIDEO, no conecte ningún
dispositivo al terminal VIDEO.
Video
Analog Audio
Digital Audio (coaxial)
Digital Audio (optical)
S-Video
