MANTENIMIENTO
3-40
powermax1250
Manual de servicio
Remover la tablilla de energía y reponerlo
Tal vez sea necesario remover la tablilla de energía de la fuente de energía para reponerlo o reponer
componentes, como los transistores IGBT, que están detrás.
CUIDADO
ELECTRICIDAD ESTÁTICA PUEDE DAÑAR TABLILLAS DE CIRCUITO
Use precauciones adecuadas cuando maneje tablillas impresas de circuito.
• Almacene las tablillas PC en recipientes antiestáticos.
• Use la defensa de muñeca conectada a tierra cuando maneje tablillas PC.
Remover
1. Desconecte la potencia eléctrica y la fuente de gas.
2. Retire la tapa de la fuente de energía quitando los 12 tornillos y luego alzando la tapa.
3. Remueva el panel de aislamiento quitando los tornillos del lado derecho y del filo del fondo.
4. Desconecte la manguera de la antorcha y luego remueva la barrera ETR (iniciales en inglés para Remoción
Fácil de la Antorcha).
5. Desconecte impulsadores de la compuerta del arco piloto y de compuertas IGBT de la tablilla de energía.
Luego quite las tuercas del cable de trabajo y el cable a tierra que va a la tablilla de energía.

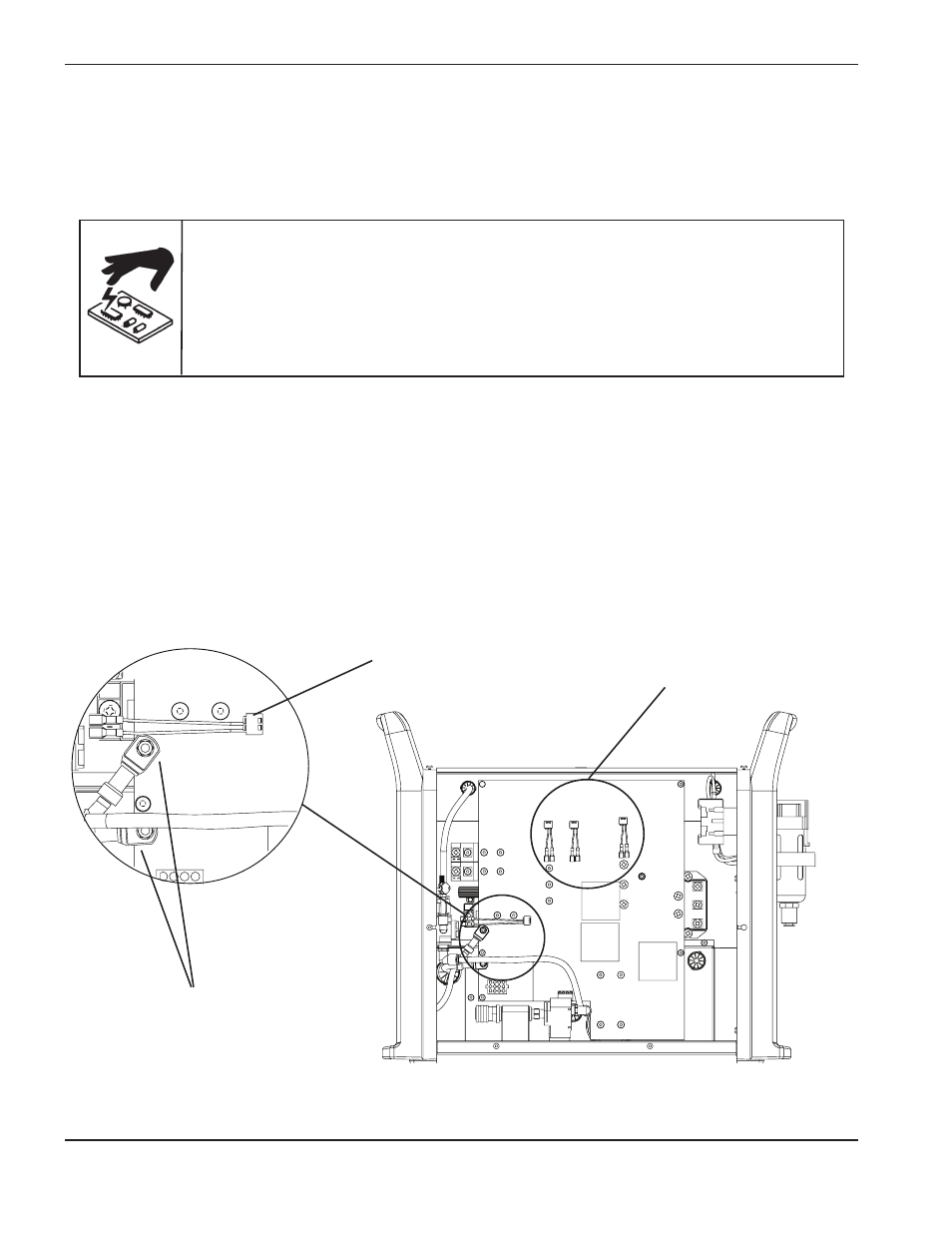

Impulsador (J12)
de la compuerta
del arco piloto.
Aditamentos (sujetadores)
del cable de trabajo y cable
a tierra.
Impulsadores de
compuertas IGBT
(J6, J7 and J8).
