4
MANTENIMIENTO
3-10
powermax1250
Manual de servicio
Cuidado: Si se aísla mal al IGBT puede resultar en lecturas falsas y/o daño al
probador IGBT.

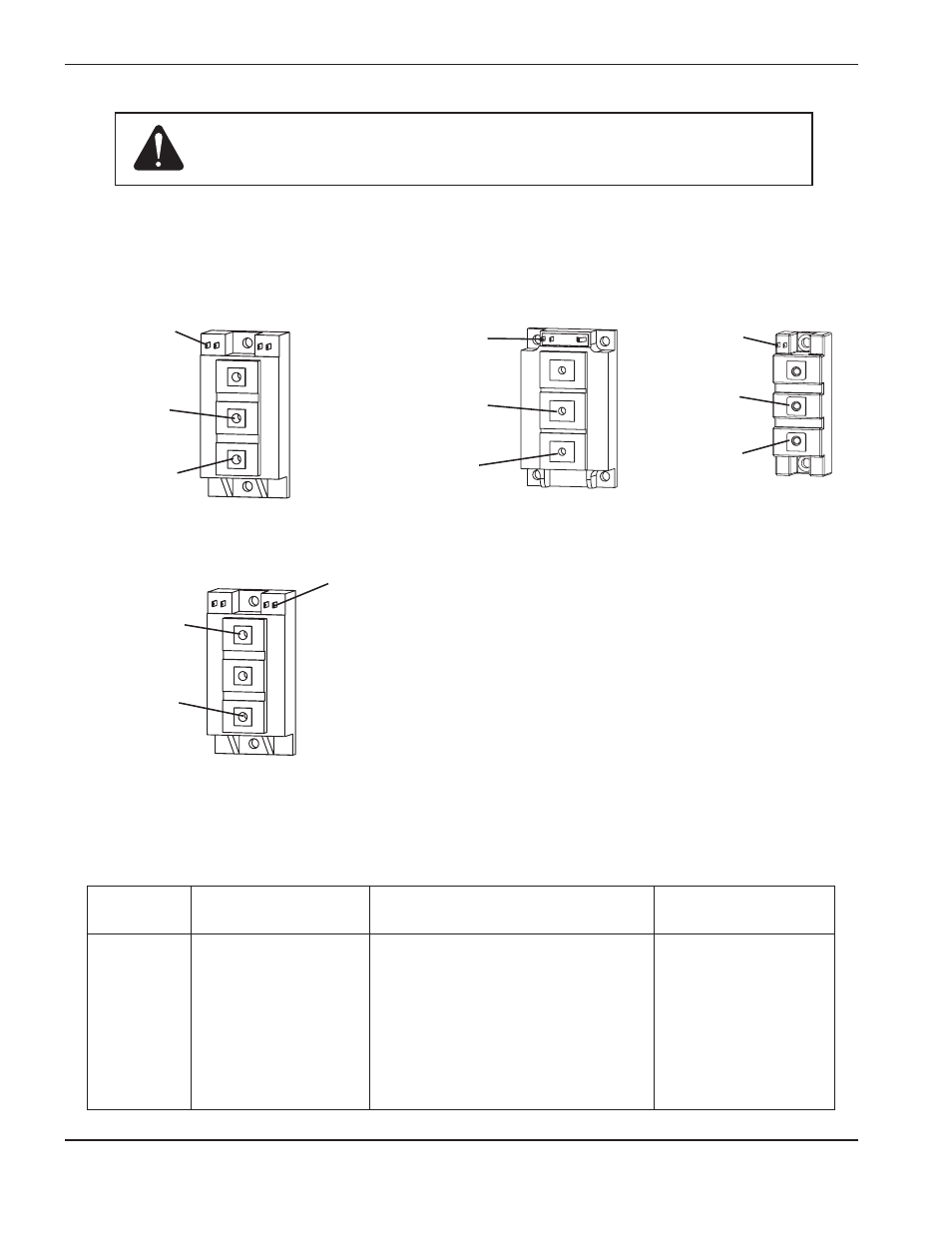

Las ilustraciones abajo muestran tres configuraciones comunes de IGBT. Cada conexión de IGBT está etiquetada
con una abreviatura. Pueden ser C, E, G o 1, 2, 3 con diagramas que muestran números y las funciones de las
patillas.
Compuerta 1 de
cable amarillo (G1)
Cable negro del
Emisor 1 (E1)
Cable rojo del
Colector 1, (C1)
IGBT, Inversor,
Prueba 2
Compuerta de
cable amarillo (G)
Cable negro
del Emisor (E)
Cable rojo del
Colector (C)
IGBT, PFC
Compuerta de
cable amarillo (G)
Cable rojo del
Colector (C)
Cable negro del
Emisor (E)
IGBT, Pilot arc
Prueba del aparato IGBT usando el probador Hypertherm
Usando el probador IGBT Hypertherm, presionar y sostener el interruptor en la posición deseada para ejecutar las
pruebas descritas en la tabla que sigue.
Posición del LED
interruptor Falla Pasar Pila Esto puede significar Una acción correctiva
Izquierda X – – Un IGBT circuitado (o en corto circuito) Reponer el IGBT
Izquierda – X – El IGBT pasó prueba de cortocircuito Ninguno
Izquierda – – X La pila bajo 8V Reponer la pila
Izquierda – – – Pila sin carga ninguna Reponer la pila
Derecha X – – El IGBT está abierto Reponer el IGBT
Derecha – X – El IGBT pasó la prueba de abierto Ninguno
Derecha – – X La pila bajo 8V Reponer la pila
Derecha – – – Pila sin carga ninguna Reponer la pila
IGBT, Inversor,
Prueba 1
Compuerta 2 de
cable amarillo (G2)
Cable negro del
Emisor 2 (E2)
Cable rojo del
Colector 2 (C2)
