Prueba 10 – solenoide de gas
• Si el gas fluye continuamente, desconecte el conector (J20) solenoide de gas de la tablilla de energía
(PCB2). Si no se cierra el gas, reponga la válvula.
• Si el gas se detiene, desconecte el cable de cinta (J4) de la tablilla de energía (PCB2) y reconecte J20.
Si el gas sigue apagado, reponga la tablilla de control (PCB3). Si el flujo de gas regresa, reponga la tablilla
de energía (PCB2).
Prueba 11 – voltaje de línea de entrada (VCAR)
• Revisar el voltaje en la salida del diodo de entrada, que
debe ser igual a 1,414 multiplicado por el voltaje de
entrada.
• Si el valor es bajo, revisar el voltaje de entrada o
reponer el diodo.
• Si el valor es correcto, revisar el voltaje entre el
lado izquierdo de R25 y tierra (TP1). Debe leerse
4,969 m V/V.
• Si el valor es correcto, reponer la tablilla de control
(PCB3). Si no, reponer la tablilla de energía (PCB2) y
el IGBT PFC (Q7).
Prueba 12 – interruptor de presión
• Revisar el voltaje del lado derecho de R50 a tierra
(TP1). Debe ser aproximadamente igual a 0,0463 VCD
multiplicado por las lbs/pulg
2
. Por ejemplo, si se fija el
regulador de aire a 80 lbs/pulg
2
, el voltaje debe ser
aproximadamente 3,7 VCD.
• Si el valor es correcto, reponer la tablilla de control
(PCB3). Si no, reponer el interruptor de presión.
Prueba 13 – ventilador
• Forzar al ventilador a una condición de sobre- temperatura (colocar un cable de puente de la patilla J2 a la
patilla 2 para circuitarlo).
• Verifique que el voltaje del ventilador en la tablilla de energía (PCB2) J1, pines 1 y 2, igualan 24 VDC.
– Si no, remueva el conectador (J1) del ventilador y revise el voltaje en la tablilla de potencia (PCB2) J1,
pines 1 y 2, de nuevo.
– Si ahora iguala 24 VDC, vaya al próximo paso. Si no, haga la Prueba 6 – circuito accesorio (circuito que
convierte el voltaje y corriente de entrada al voltaje y corriente de salida deseado)
• Colocar un cable puente entre la caja del transistor (Q1) del ventilador a tierra (TP1). Si se enciende el
ventilador, continuar al paso próximo; de no, reponer el ventilador.
• Revisar el voltaje entre el lado izquierdo de R7 y tierra (TP1). Si el VCD es cero (0), reponer la tablilla de
control (PCB3). Si el valor es 5 VCD, reponer la tablilla de energía (PCB2).

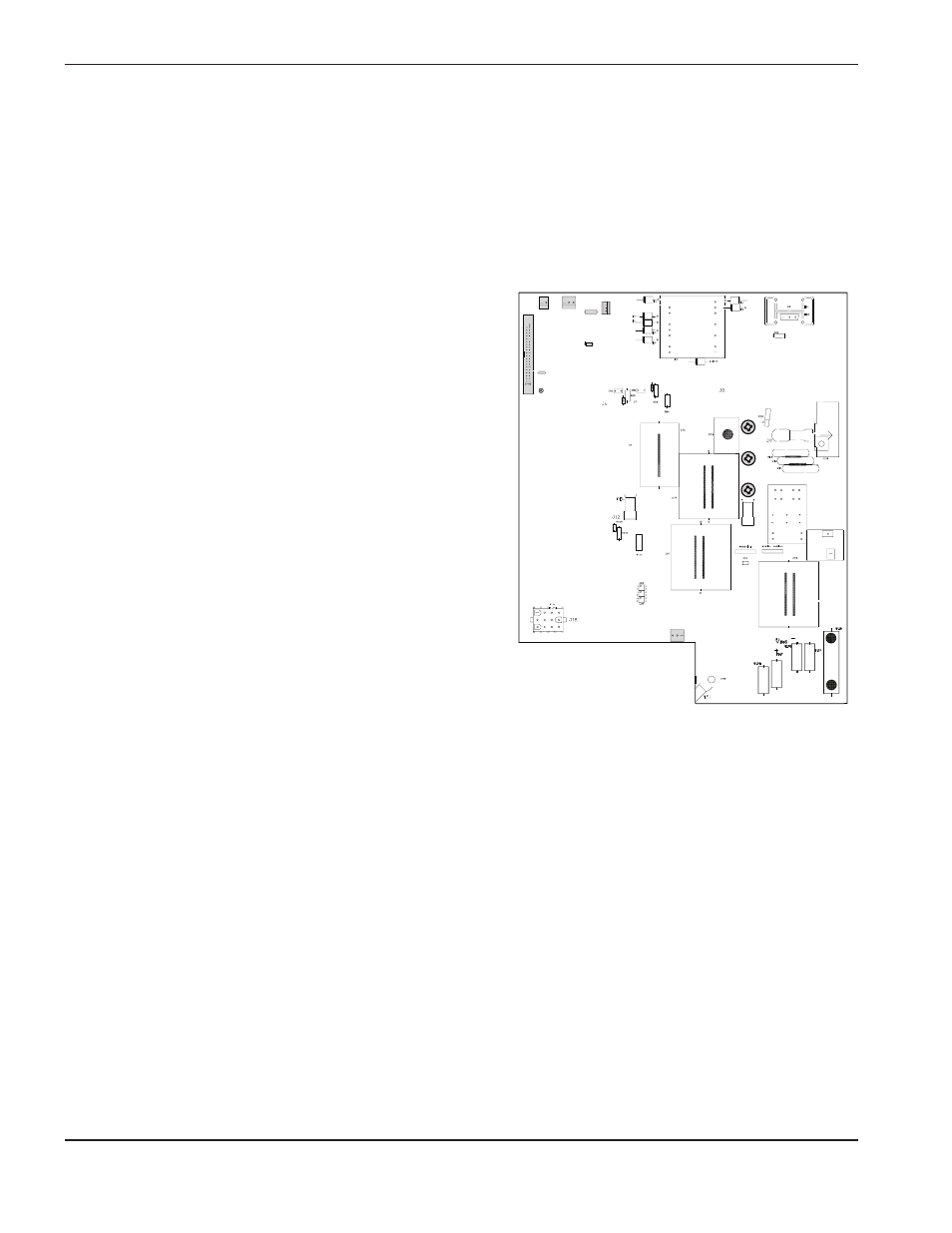

J4
J1
Q1
R7
R25
R50
TP1
Q7
J20
J2
