4
MANTENIMIENTO
powermax1250
Manual de servicio 3-3
6.0
BAR 5.0 4.0
PSI
80 70 50 60
60
40
AMPS
80
25
V AC
+ _
Indicador luminoso verde para ON (encender)
Cuando esté iluminado, indica que se ha conectado potencia eléctrica al sistema y el interruptor de
potencia está ON ( I ).
Indicador luminoso para p resión baja de gas
Amarillo: Cuando esté parpadeando, indica que la presión del gas es inferior a 4,1 bar, para cortar, o
2,8 bar para ranurar.
Verde: Cuando esté iluminado, indica que hay presión de gas aceptable para la operación de la
antorcha.
Nota: Este indicador LED debe iluminarse al encender la energía –“ON” (I).
Indicador luminoso amarillo p ara la capuchón de la antorcha
Cuando esté iluminado, indica que el capuchón de retención está flojo o no ha sido instalado.
Note: Se debe corregir la condición y debe apagarse la potencia primaria y luego volvérsela a encender
para rearmar el indicador luminoso.
Indicador luminoso amarillo, de temperatura
Cuando esté iluminado indica que la temperatura de la fuente de energía ha excedido su límite de
operación.
Indicador luminoso rojo, de falla
Cuando esté iluminado indica que hay una condición de falla lo cual previene la operación del sistema.
Indicador luminoso amarillo, de voltaje bajo de línea
Cuando esté iluminado indica que el voltaje de línea está a menos de 170 VAC o más arriba de
680 VAC. En las unidades CE, puede indicar que hay una fase faltante.

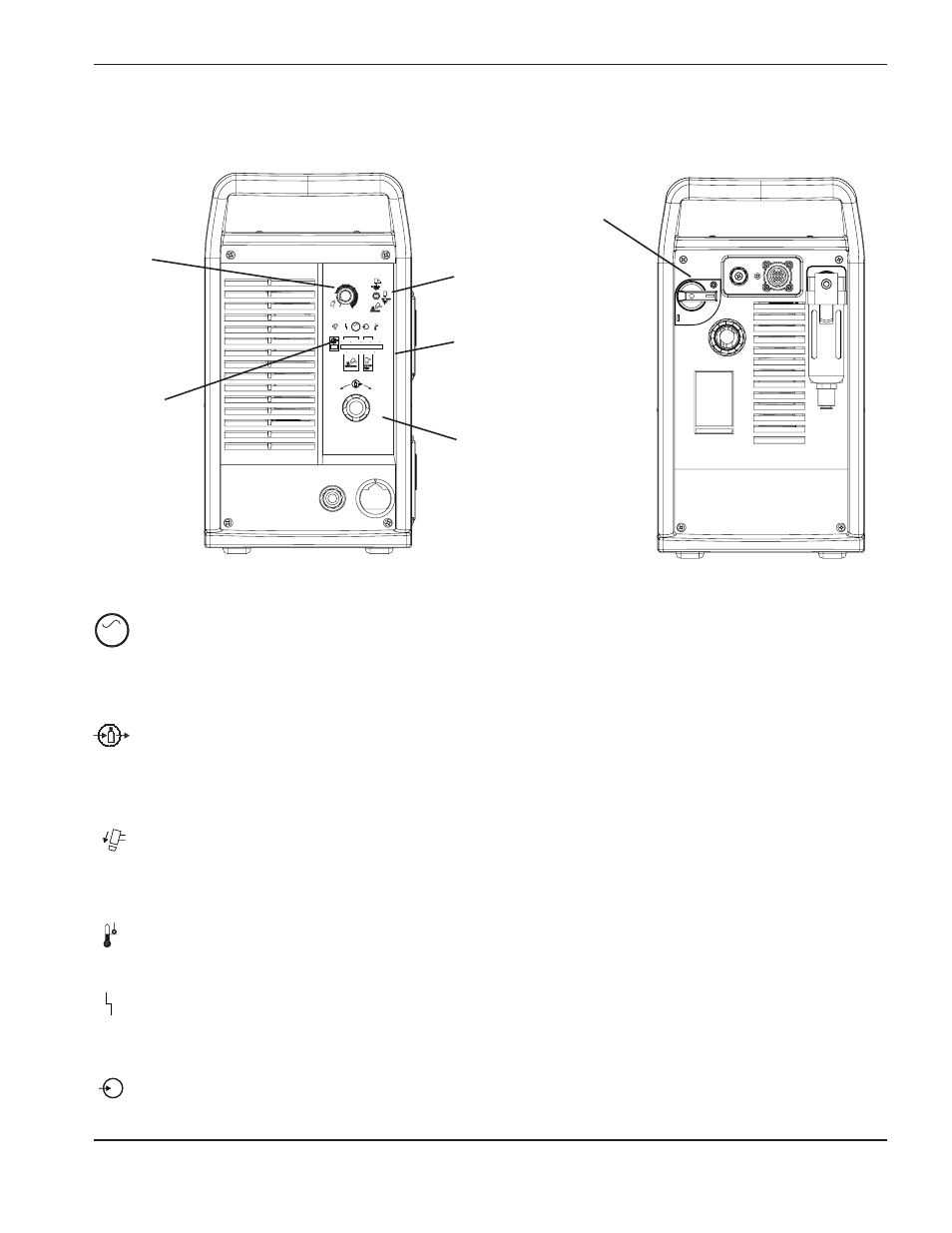

Controles e indicadores
Botón de
ajuste de la
corriente
(amperios)
Interruptor
de modo
Indicadores
luminosos
Indicador
de presión
Regulador
de presión
Interruptor ON (I)/OFF (0)
(Encendido/apagado)
AC
V
