4
MANTENIMIENTO
3-20
powermax1250
Manual de servicio

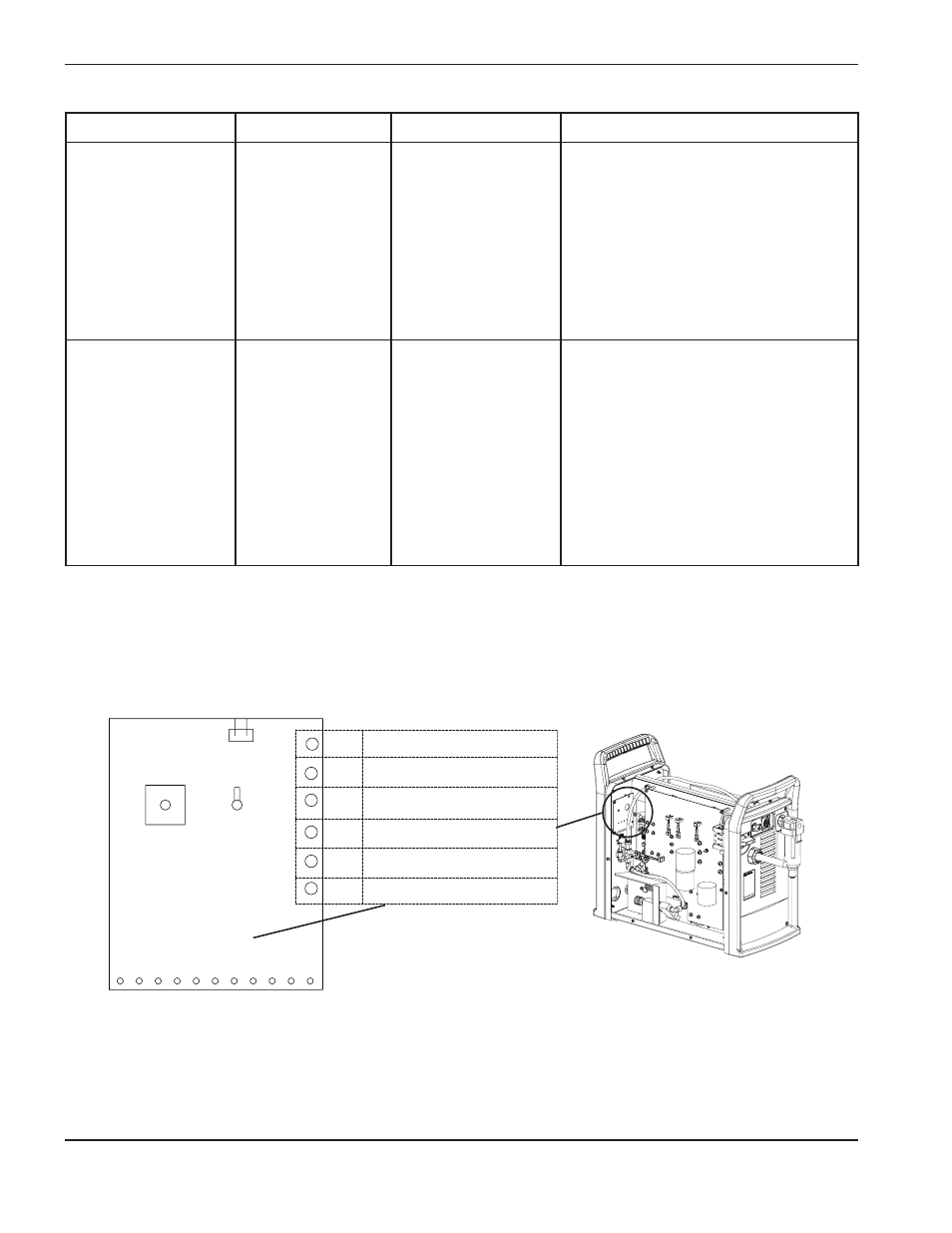

Los indicadores luminosos—LED—en la tablilla de control
Si se ilumina el LED rojo de falla, si no se iluminan los LED amarillos y los LED verdes de ACA y de Presión de
Gas permanecen iluminados, revisar los LED tras la tablilla de control (PCB3).
70 50 45 60 55 65 75 80 85
DEL DE DIAGNOSTIC
START
XFR
SDF
IF
TSO
SP
SIGNAL D’AMORÇAGE VALIDE
TRANSFERT
DÉFAILLANCE DE L’AUTODIAGNOSTIC
INTERVERROUILLAGE DE SÛRETÉ DE L’ONDULEUR
(VISIBLE PENDANT LES 15 SECONDES QUI SUIVENT
L’ÉVÉNEMENT)
(CLIGNOTEMENT TOUTES LES SECONDES)
TORCHE BLOQUÉE EN POSITION OUVERTE
(VISIBLE PENDANT LES 15 SECONDES QUI SUIVENT
L’ÉVÉNEMENT)
RECHANGE
P1
UP
MID
DOWN
CPA
NORMAL
GOUGE CURRENT
GAS
STATUS
El problema Esto puede significar La causa La solución
LED de falla al
encender.
Iluminada la señal de
inicio en la tablilla de
control.
El CNC que da inicio al
plasma en una aplicación
de máquina o el gatillo de
la antorcha está
defectuoso o engranado.
Para antorcha de mano, revise el cableado
al gatillo de la antorcha (ver antorcha de
mano T80). Para aplicación de antorcha
mecanizada, remueva el cable interface de
atrás de la fuente de energía y revise el LED
de arranque (ver los LED de la tablilla de
Control). Si el LED de arranque se apaga,
el problema es un cortocircuito en el cable
interface o el control CNC emite una señal
de inicio de plasma.
El LED rojo en la tablilla
de energía (PCB2)
permanece iluminado
cuando el voltaje de
entrada está entre
200-540 VCA.
Circuito PFC (iniciales
en inglés para
Corrección del Factor
de Potencia)
defectuoso en la tablilla
de energía (PCB2), el
inversor pasa a un
estado de sobre-
corriente, o hay daño
en un componente
mayor en la tablilla de
energía (PCB2).
Inversor IGBT (Q6)
defectuoso o circuitado,
PFC IGBT (Q7), o tablilla
de energía defectuosa
(PCB2).
Haga la Prueba 5 y reponga cualquier
componente defectuoso que la prueba
dé a conocer.
