4
MANTENIMIENTO
powermax1250
Manual de servicio 3-23

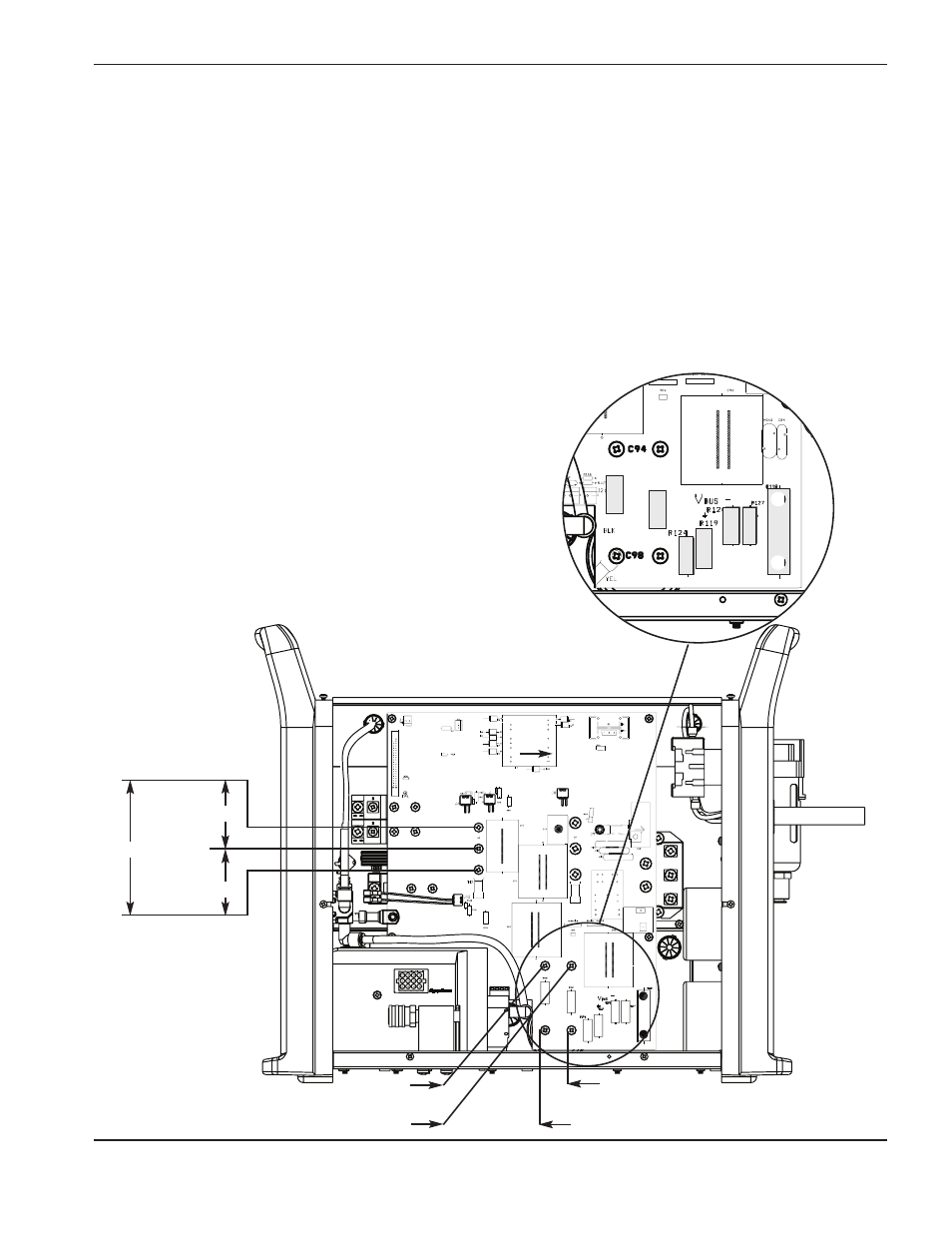

Prueba 2 – equilibrio de voltaje
Hacer prueba para verificar el equilibrio de voltaje de la barra colectora, el circuito del factor de potencia y el
circuito para el arranque suave.
• Verificar el número de serie del sistema. Los números de serie menores a 1250-008720 tienen una tablilla
de energía diferente de los sistemas con números sobre 1250-008720.
• Retirar tornillos de condensadores C94 y C98 antes de medir los resistores indicados debajo.
• Revisar el voltaje por el inversor IGBT (Q6).
• Revisar el voltaje a través de los condensadores (C94, C98) antes y durante el funcionamiento de la
antorcha.
• El voltaje a través de ambos condensadores debe ser 375 VDC.
En sistemas con números de serie menores a 1250-008720, si los condensadores no están equilibrados a
375 VCD, instalar el juego de resistores RCD (pieza #128963). Para sistemas con números de serie mayores,
reponer la tablilla de energía.
Nota: Todos los valores pueden ser ±15%.
Resistencias para sangrar la
barra colectora y para hacer un
arranque suave para números
de serie sobre 1250-008720.
R124 = 75kΩ
R125 = 75kΩ
R126 = 75kΩ
R127 = 75kΩ
Resistencias para Sangrar la
barra colectora y para hacer un
arranque suave para números
de serie bajo 1250-008720.
R118 = 3Ω
R119 = 25kΩ
R120 = 25kΩ
Nota: Condensadores de peso
deben estar fuera del circuito.
R126 = 20,8k
R120 = 21,2k
R125 = 21,0k R127 = 21,2k
R124 = 24,1k
R119 = 24,1k
750 VCD
375 VCD
375 VCD
C94
375 VCD
C98
375 VCD
Inversor IGBT (Q6)
