MANTENIMIENTO

powermax1250

Manual de servicio

3-21

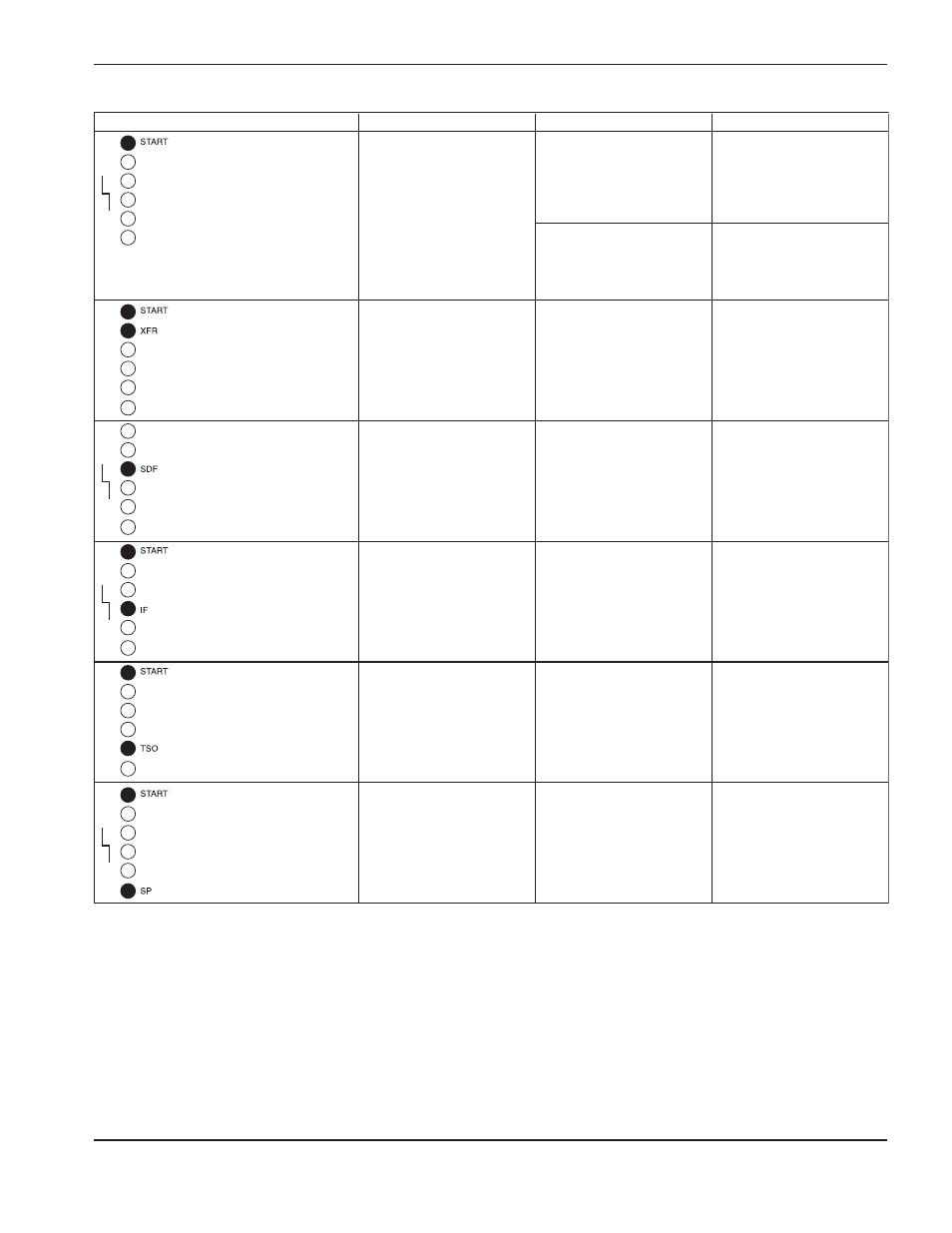

Esto puede significar

La causa

La solución

Señal de arranque continua

Los cables de inicio
circuitados o se atascó el
interruptor del gatillo de
inicio.

Verifique que los alambres
de arranque (alambres
azul y anaranjado en la
antorcha) no tengan corto
circuito.

ecibiendo una señal de
arranque del CNC.

Verifique que el cable del
CNC tenga una señal de
arranque (patillas 3 y 4 del
interface de la máquina).

Iluminados los LED de
inicio y XFR en la tablilla
de control (PCB3).

Transferencia del arco

Operación normal.

No es aplicable.

Iluminados los LED SFD y
el LED de falla en la tablilla
de control (PCB3).

Falla auto-diagnóstica

Falla del microprocesador.

Reemplace la tablilla de
control (PCB3). Si el
indicador luminoso SDF
persiste, reemplace la
tablilla de potencia (PCB2).

Iluminados los LED de
inicio y de IF en la tablilla
de control (PCB3) y el LED
de falla.

Bloqueo del inversor

Mal tablilla de energía
(PCB2), mal IGBT (Q7) del
PFC, o mal inversor IGBT
(Q6). Cualquiera o todas
estas piezas pueden estar
defectuosas.

Hacer las pruebas 14 y 5.

Iluminados los LEDs de
inicio y TSO en la tablilla
de control (PCB3).

La antorcha está trabada
en posición abierta

El émbolo de la antorcha
está trabado, los
consumibles están
desgastados, o el IGBT del
arco piloto está defectuoso.

Ejecutar la Prueba 7.

Iluminados los LEDs de
inicio y SP en la tablilla de
control (PCB3) y el LED
de falla.

Falla en la tablilla de
control

Tablilla de control (PCB3)
defectuosa.

Reemplace la tablilla de
control.

El problema

Se iluminan el LED de
inicio de la tablilla de
control (PCB3) y el LED
de falla.
