4
MANTENIMIENTO
powermax1250
Manual de servicio 3-37

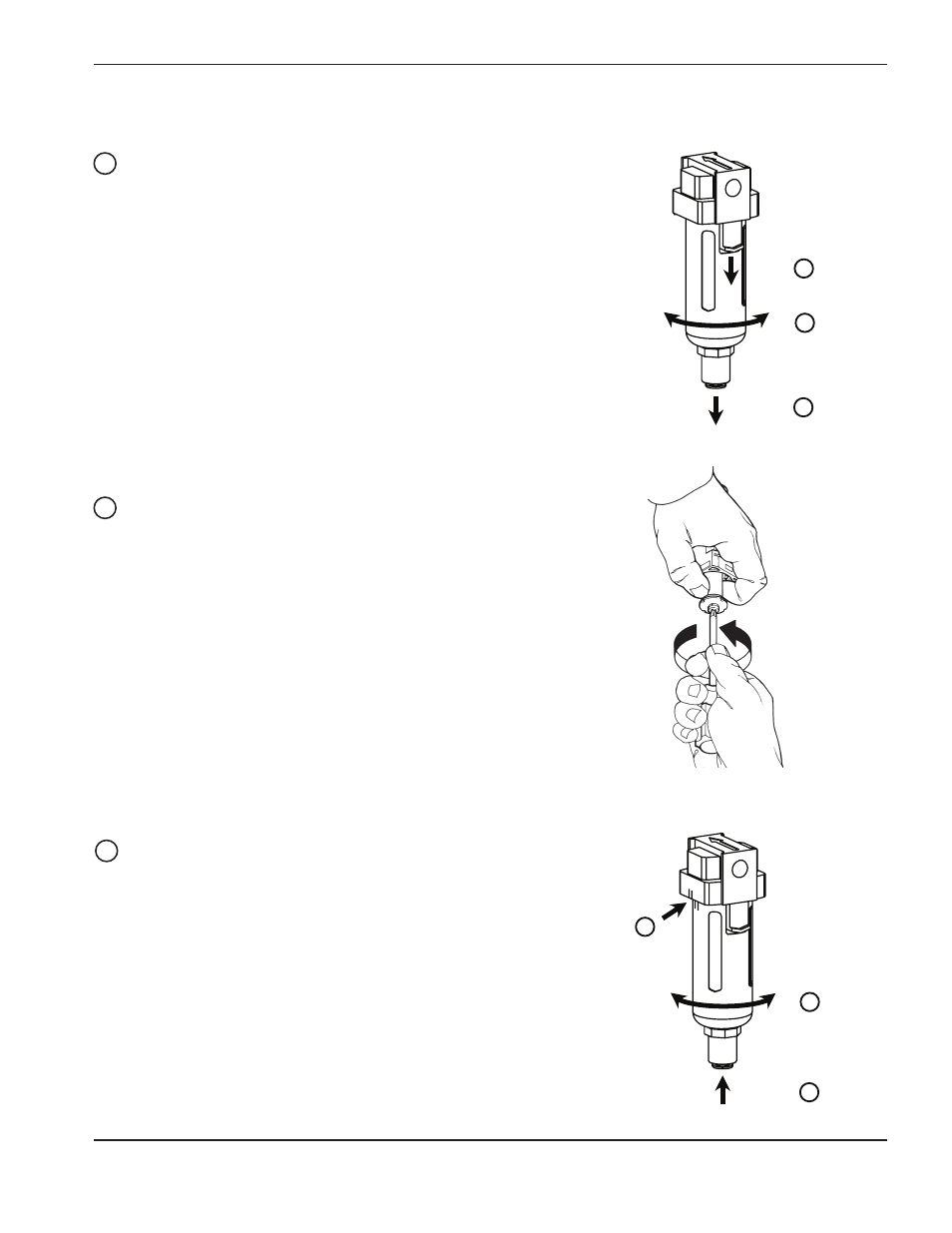

Reemplazo del elemento del filtro
A
B
C
Desconecte la potencia eléctrica y la fuente de gas.
Quite el bol del filtro.
A. Hale hacia abajo y sostenga la lengüeta negra para soltar. (Si
no ve la lengüeta, revise la parte de atrás del bol del filtro.
B. Rotar el bol de filtro en cualquier dirección hasta que se libere.
C. Tire el bol del filtro hacia abajo para quitarlo. El bol tiene una
junta tórica encima. No bote la junta tórica.
Si el anillo-o muestra señales de desgaste o si requiere
recambio, verificar que se tenga la junta tórica correcta para el
filtro. (Cada filtro tiene una etiqueta al lado del cuerpo del filtro.)
• Para filtros AF30, usar pieza número 011105.
• Para filtros NAF3000, usar la pieza número 011094.
A
B
C
Instale de nuevo el bol del filtro.
A. Sostenga hacia abajo la lengüeta negra y deslice el bol del
filtro sobre su elemento.
B. Alinee las marcas en el bol del filtro y al cuerpo del filtro.
C. Dé vuelta al bol del filtro hasta que se asiente y trabe en
su sitio.
3
Usar un destornillador para sacar el filtro viejo de la cubierta
de filtros. Instalar entonces el nuevo filtro.
Nota: No permita que el elemento del filtro dé vuelta
cuando afloje el tornillo.
1
2
