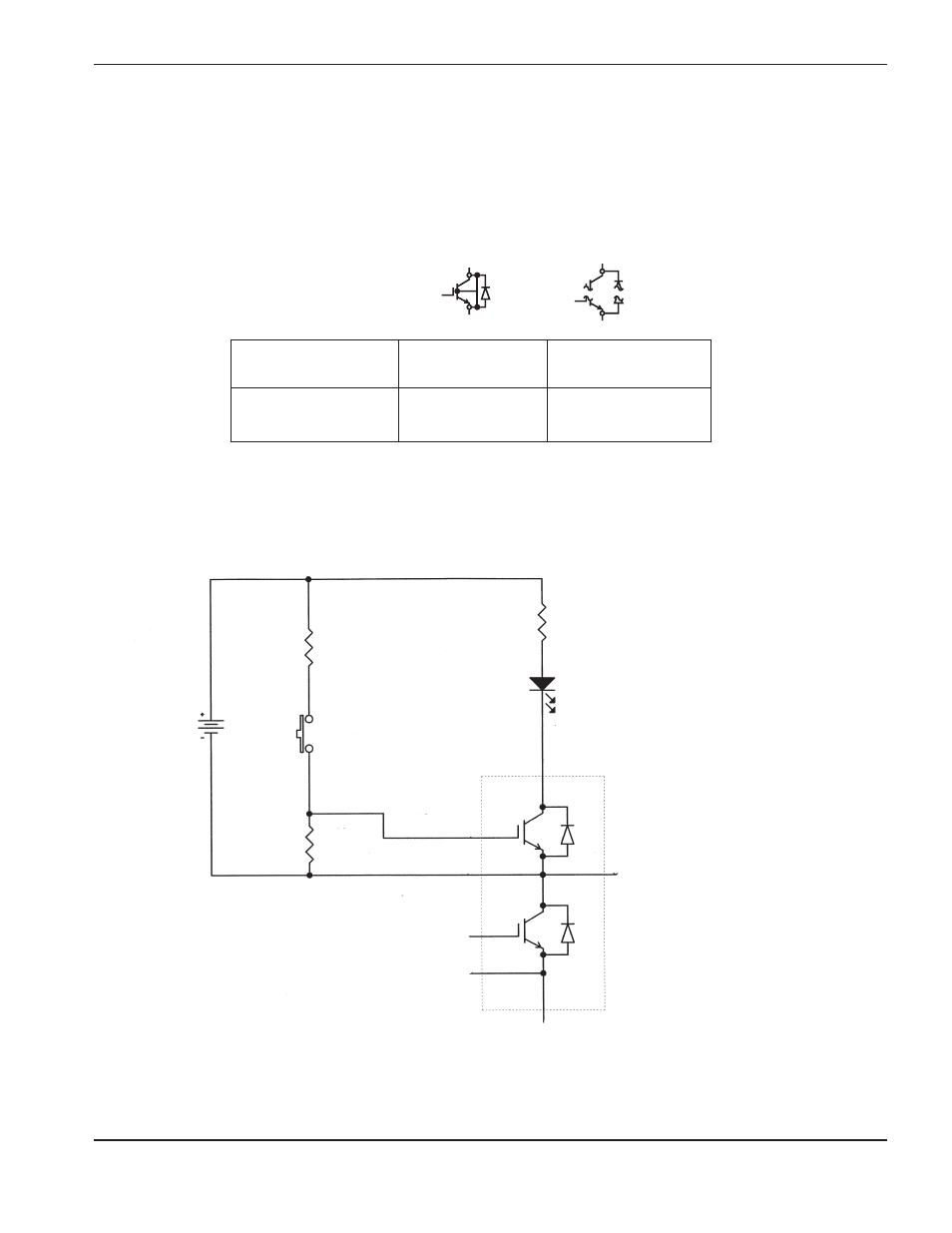

Diagrama o dibujo para construir un probador IGBT
Buscar averías en el probador IGBT de Hypertherm
1. Inspeccionar los cables y el probador IGBT para ver si hay daños.
2. Verificar que el voltaje de la pila sea mayor de 8V.
3. Probar al probador IGBT, como aparece abajo. Si los resultados no se cotejan con la tabla, reponer los cables
de conexión.
Prueba de
Prueba en
Conectar cables
cortocircuito
circuito abierto
Ninguno
Pasar
Falla
Rojo a negro
Falla
Pasar
Descripción
1. Colector 1 (C1)
2. Emisor2 (E2)
3. Colector 2, Emisor 1 (C2,E1)
4. Compuerta 1 (G1)
5. Emisor 1 (E1)
6. Emisor 2 (E2)
7. Compuerta 2 (G2)
9 VCD
battery
R4
2,0K
009036
Botón de oprimir,
normalmante abierto
Mínimo
agarrador
amarillo para
pruebas
5
4
Mínimo
agarrador
negro para
pruebas
R1
3,01M
009464
3
7
6
2
1
D1
LED rojo tipo lámpara
109092
Mínimo agarrador
rojo para pruebas
R3
2,0K
009036
Q1
150A
1400V
109125
