Harken 7411.10 MKIV Jib Reefing & Furling - Manual (Página 8)

Preensamblaje Longitud de la sustentadora superior
Tabla de longitudes
Dimensiones Pulgadas mm
A Centro del pasador a parte inferior del terminal
B Parte inferior del terminal a parte superior del perfil
.5 13
C Longitud del perfil superior
D Número de perfiles ________ x 84" (2133.6 mm)
E Perfil inferior
24 610
F Parte inferior del perfil a pasador 19.1 485
G Pasador a pasador de horquilla
Longitud de pasador a pasador
Mida A y agréguelo a esta tabla y a la tabla
de longitudes que aparece más adelante
Pulgadas mm
A
B
.5 13
E 24 610
F 19.1 485
G
Total A+B+E+F+G
A
C
E
F
B
8 MKIV Unit 1 5/30/07
Asegúrese de que los
puntos superiores de
medición de A y de
pasador a pasador
sean los mismos.
1 Longitud de pasador a pasador
2 Sustraer ABEFG –
3 Resultado (Pasador a pasador – ABEFG)
4 Sustraer D –
Para calcular “D”, seleccione el número de la tabla siguiente que sea
más cercano al valor total del paso 3 pero no mayor que éste.
Pulgadas mm
3 X 84 = 252
4 X 84 = 336
5 x 84 = 420
6 x 84 = 504
7 x 84 = 588
8 x 84 = 672
3 x 2133.6 = 6400.8
4 x 2133.6 = 8534.4
5 x 2133.6 = 10668
6 x 2133.6 = 12801.6
7 x 2133.6 = 14935.2
8 x 2133.6 = 17068.8
Ejemplo–Si el resultado del paso 3 es:
500 Pulgadas “D” = 420 Pulgadas 12,000mm “D” = 10,668mm
5 Resultado (C) Longitud de perfil superior
Después de completar la ficha de trabajo anterior, rellene las casillas de los valores A,
C, D y G que aparecen a continuación. Sume los valores desde “A” hasta “G”
incluidos, para confirmar que el total es igual a la medición de pasador a pasador.
Comprobación de la longitud
Punto de
medición
alternativo
A
Pasador
a
pasador

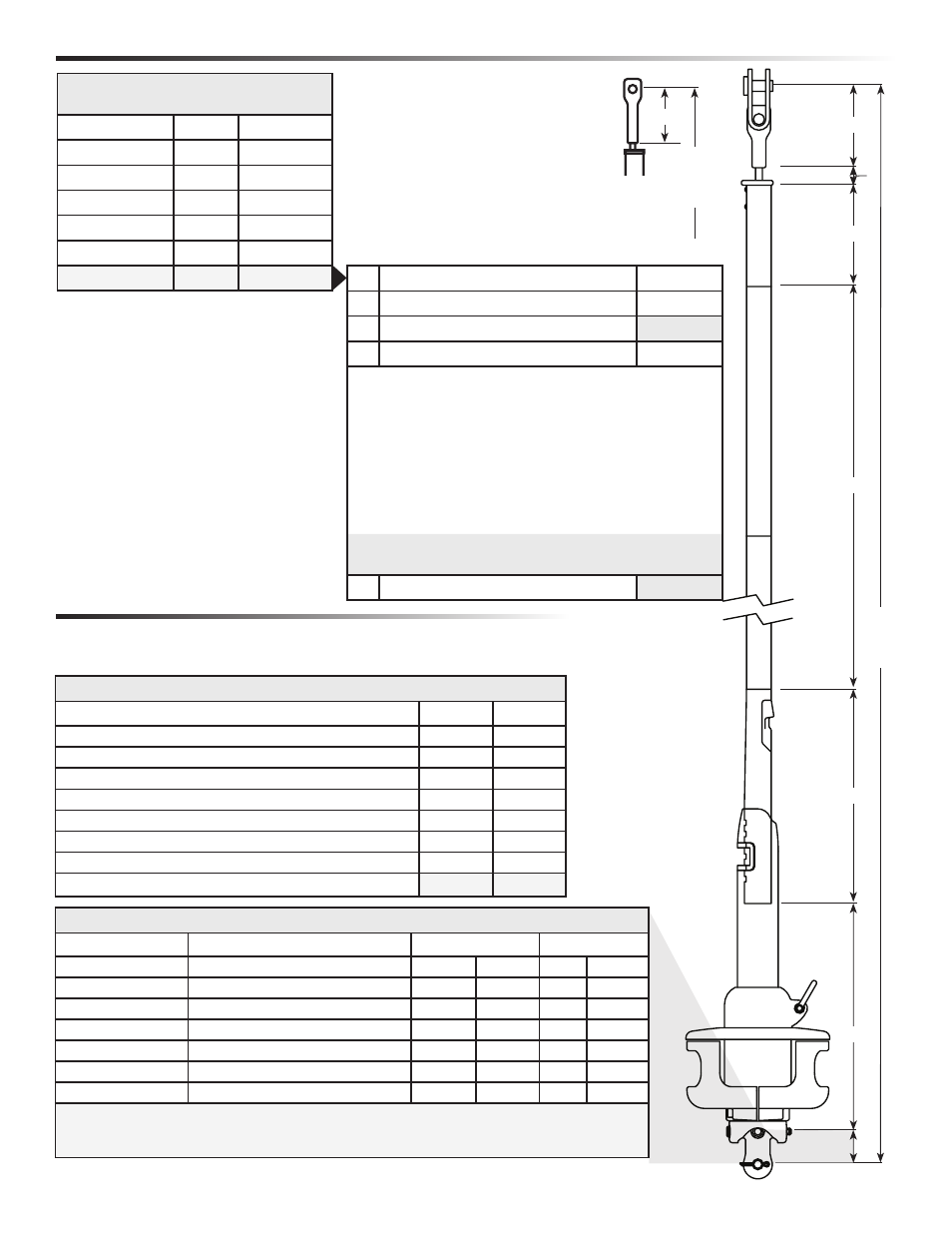

FICHA DE TRABAJO DE LONGITUDES
DE PERFIL SUPERIOR
G
G Distancia en el toggle desde el pasador de horquilla inferior hasta el pasador
Nº de pieza de toggle Tipo Pasador de horquilla G Distancia
7411.20 1/2 Ojete/horquilla 1/2" 12.7 mm 1.75" 44 mm
7311.20 1/2 Horquilla/horquilla - Nuevo (fundición)* 1/2" 12.7 mm 1.5" 38 mm
7311.20 1/2 Horquilla/horquilla - Antiguo* 1/2" 12.7 mm 3.1" 79 mm
7311.20 5/8 Horquilla/horquilla - Nuevo (fundición)* 5/8" 15.9 mm 4" 102 mm
7311.20 5/8 Espárrago roscado/horquilla — Antiguo* 5/8" 15.9 mm 3.1" 79 mm
7311.21 1/2 Placa de acoplamiento larga con toggle 1/2" 12.7 mm 14.75" 375 mm
7311.21 5/8 Placa de acoplamiento larga con toggle 5/8" 15.9 mm 15.25" 387 mm
Nota: Si se acorta la placa de acoplamiento larga, se deberá modificar la dimensión o de lo contrario el
perfil será demasiado corto. Mida la distancia desde el pasador de horquilla hasta donde éste conecta
el toggle a la embarcación y utilice esta dimensión en G más arriba
*Véase la página 7
Pasador
a
pasador
D
