Operación Conversión para regatas
La conversión para regatas permite utilizar las dos
ranuras para cambios de vela y génovas de virada
en cubierta para la utilización de génovas de
máxima longitud de grátil.
Quitar el cabezal giratorio de la driza
del enrollador
Los competidores serios pueden que quieran
quitar el cabezal giratorio de la driza.
Nota: No es posible quitar el cabezal giratorio
de la driza en una unidad que tenga un terminal
Norseman/Sta-Lok ® o con adaptador de varilla
a menos que desmonte el borne. Asegúrese de
utilizar una nueva cuña Norseman/Sta-Lok ® para
volver a montar el accesorio Norseman/Sta-Lok ® .
1. Extraiga el conjunto del tambor.
2. Prepare un estay de proa seguro y temporal.
3. Afloje el estay de popa, la escota de la mayor y
la osta, de modo que el estay de proa se afloje.
4. Quite el pasador de horquilla que mantiene
unidos la unidad de enrollado y la placa de
acoplamiento.
5. Consulte cómo realizar el ajuste del tensor en
la página 24. Retire el cuerpo del tensor y baje
la unidad y deslícela hasta que salga del cabezal
giratorio de la driza.
6) Vuelva a acoplar el estay de proa en la em
barcación.

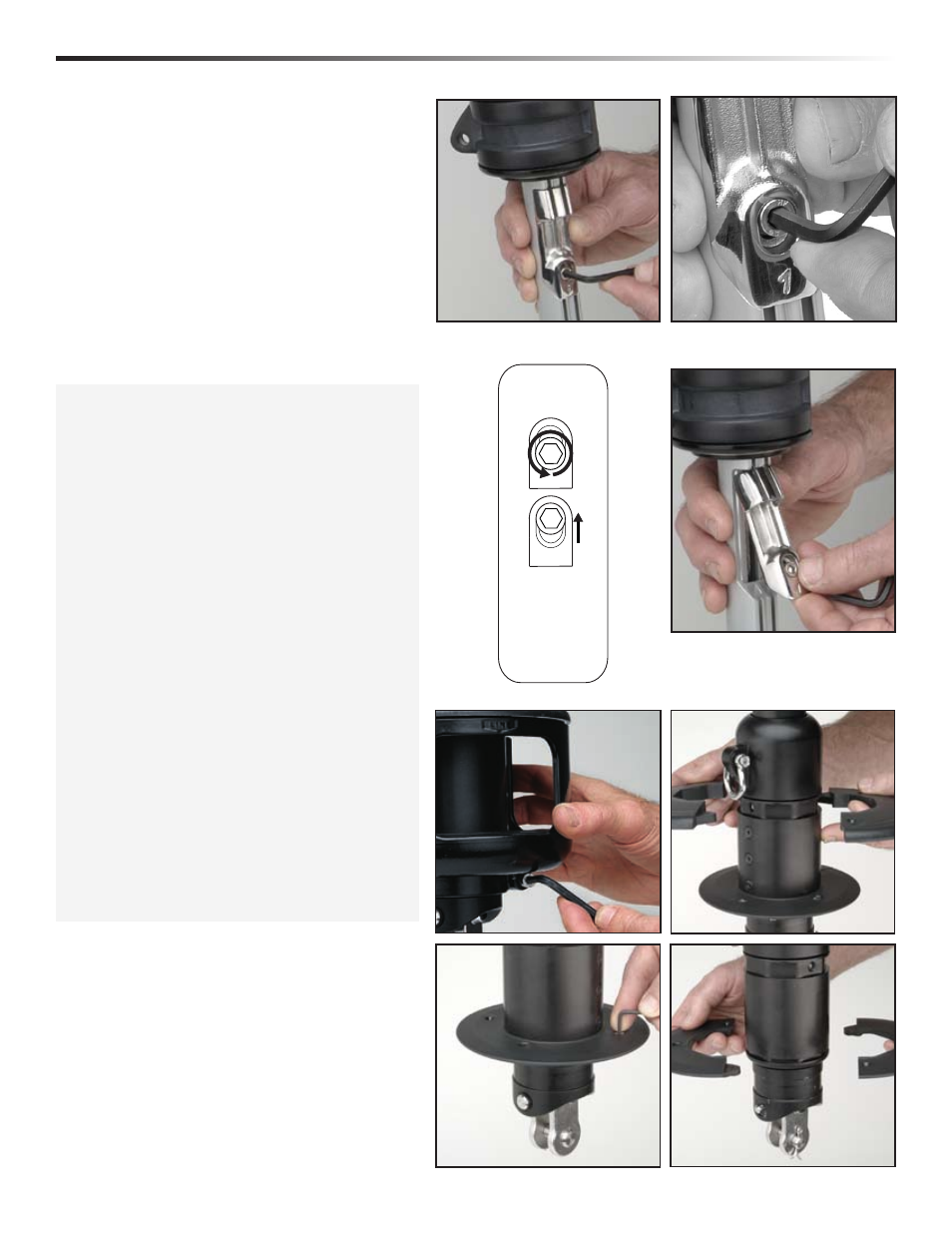

Retire el tambor
1. Retire la vela y desenrolle la línea del tambor.
La línea puede permanecer conectada al tambor.
2. Use la llave Allen de 5 mm que se suministra
para retirar los 2 tornillos de la parte inferior del
conjunto de protección y retire las dos mitades.
Tenga cuidado — los tornillos no son pernos
prisioneros.
3. Use una llave Allen de 2,5 mm para aflojar los
cuatro tornillos de la tapa de plástico y el reborde.
Cabezal giratorio de la driza debajo del alimentador
Utilice la driza para levantar el cabezal giratorio de
la driza, lejos del alimentador. Afloje el tornillo
solamente una vuelta. Deslice el tornillo hacia arriba
y sujételo. Extraiga el alimentador con cuidado—el
extremo inferior primero. ¡Tenga cuidado de que
no se le caiga el alimentador por la borda! Baje
el cabezal giratorio sobre el tubo de torsión. Vuelva
a colocar el alimentador.
Retirar el alimentador
Afloje el tornillo solamente una vuelta. Deslice el tornillo hacia arriba y
sujételo.
Con cuidado, retire primero el extremo
inferior del alimentador. ¡No permita
que se le caiga el alimentador por
la borda!
5/30/07 MKIV Unit 1 31
1.
2.
1. Afloje el tornillo.
solamente una vuelta.
2. Deslice el tornillo
hacia arriba. Retire
el alimentador.
3. Baje el cabezal
giratorio de la driza.
Para retirar el
alimentador para
la competición
