Harken 7411.10 MKIV Jib Reefing & Furling - Manual (Página 21)

Ensamblaje Acoplamiento del toggle/placa de acoplamiento larga
Fije la segunda placa de acoplamiento larga
al conjunto de tambor y fíjela al pasador
de horquilla mediante contratuercas.
Advertencia: El estay debe acoplarse
al toggle. No acople el estay al pasador
del conjunto del tambor.
7/29/09 MKIV Unit 1 21

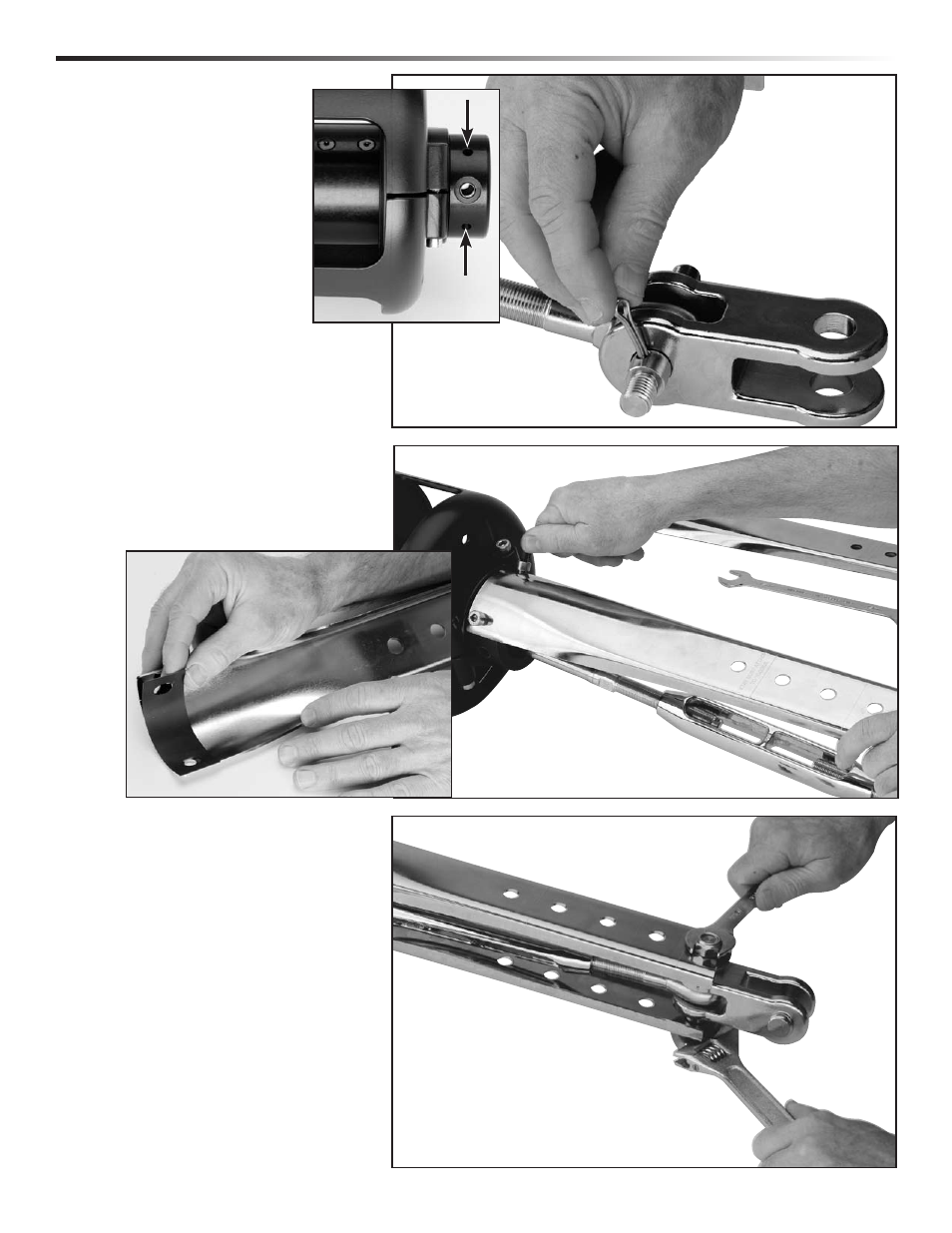

Asegúrese de que el conjunto del
tambor tenga cuatro orificios
roscados en la base.
Determine la altura de las placas
de acoplamiento para proporcionar
espacio libre para el ancla y cortar
a la longitud apropiada.
Corte por la marca trazada. Elimine
las rebabas de los bordes.
Conecte el ojete a la horquilla del
toggle utilizando un pasador de
horquilla especial. Fíjelo con un
pasador de chaveta.
Toggle para placas de
acoplamiento largas
Aplicar aislante.
Fije una placa de acoplamiento larga al
conjunto de tambor mediante pernos o
fijadores. Utilice Loctite ® azul en los tornillos.
