94 User’s Manual—SNAP™ 500 Printer

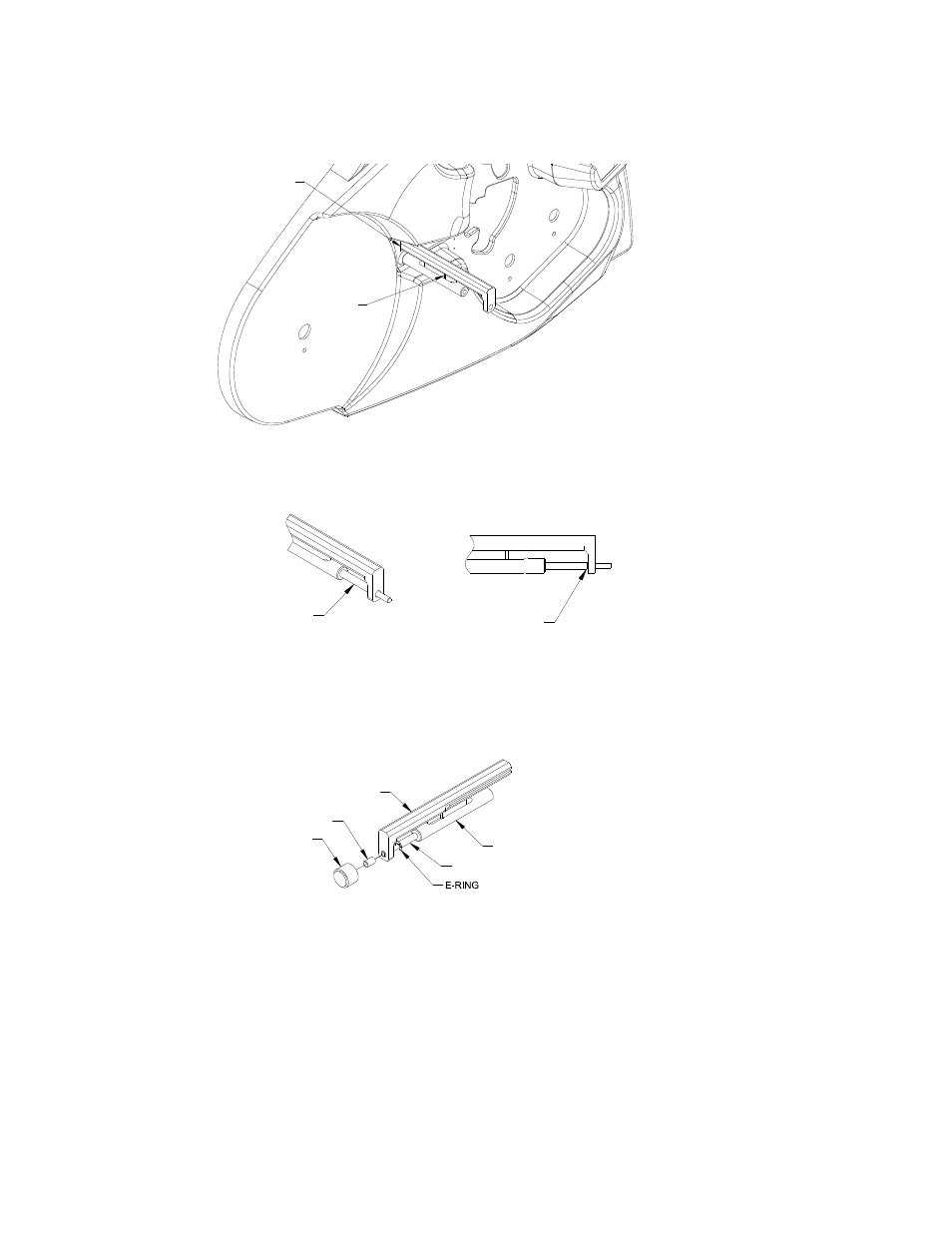

7. Deslice la porción cuadrada del soporte en forma de “L” a través del
recién creado orificio en la cubierta frontal y el tuvo de recolección dentro
del soporte de guías de ancho entre ellas.
FIBER OPTIC CABLE
SLOT IN FRONT COVER
8. Inserte la palanca a través del orificio al final del soporte en forma de “L”
y atorníllelo en el soporte de las guías de ancho hasta que el anillo-E sea
expuesto. Ensamble el clip 3/16 “E”.
THREADED SHAFT
E-RING GROOVE
9. Deslice los baleros de bronce sobre el final del soporte de guías y en los
orificios del soporte “L”.
10. Ensamble la perilla de plástico y ajuste el tornillo de posición. Mantenga
un movimiento horizontal mínimo del eje en el soporte en “L” pero la
perilla debe girar libremente. Esto completa la instalación frontal.
WEB GUIDE SHAFT
PLASTIC KNOB
THREADED SHAFT
BRONZE BEARING
"L" BRACKET
