Instalación del Sensor

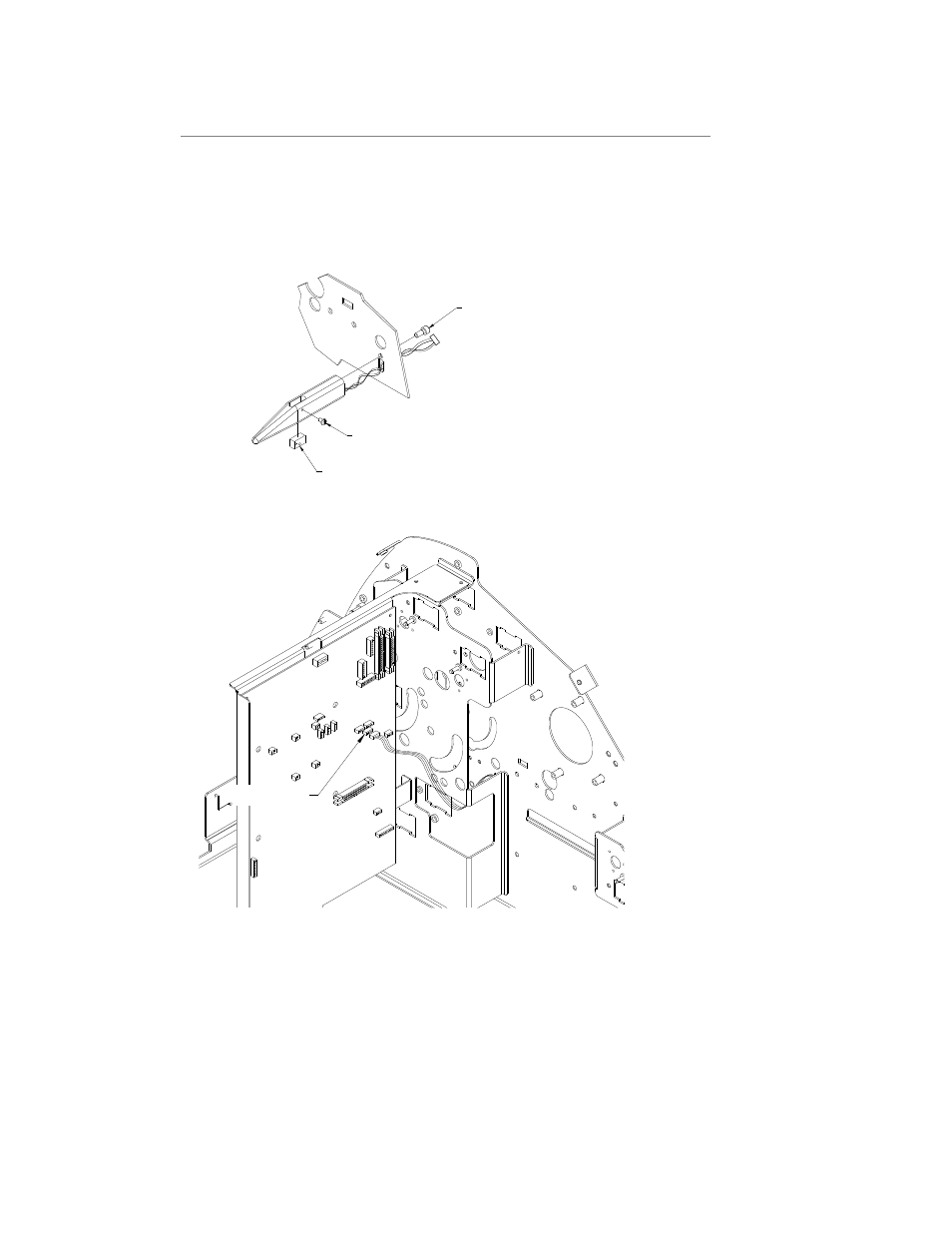

1. Ensamble el soporte del sensor e insértelo en el orificio en el bloque de
montura, asegúrese que largo y ancho del soporte este dentro del bloque
de montura. Asegure con tornillos de cabeza plana 4-40 x 3/16
2. Ensamble a la placa principal asegurándose que el soporte pase por el
orificio rectangular y asegure con tornillos de gorra 8-32 x 3/8 detrás de
la impresora.
SENSOR
4-40 X 3/16 PAN HEAD SCREW
8-32 X 3/8 CAP SCREW
3. Conecte el soporte a la placa MCB a la conexión etiquetada”Optional
Bottom Reflective”.
OPTIONAL BOTTOM
REFLECTIVE
