User’s Manual—SNAP™ 500 Printer 57
ADVERTENCIA: Al ajustar, remover o reemplazar la
cuchilla, apague la impresora para evitar daños a su
persona.
1. Apague la impresora.
2. Remueva la parte de la cuchilla de la impresora, como se indica en la sección
4.4.1, refiere a figuras 18a y 18b.
3. Afloje el tornillo pivote dándole 1 vuelta completa (ver fig. 19a).
4. Los dos tornillos de posición mueven el borde exterior de la cuchilla,
incrementando o disminuyendo el esquilado.
5. Para incrementar el esquilado, afloje el tornillo de posición derecho ¼ de vuelta
(ver fig. 19b) y ajuste el tornillo de posición izquierdo (ver Fig. 19c).
Tornillo pivote
Tornillo de posicion
derecho

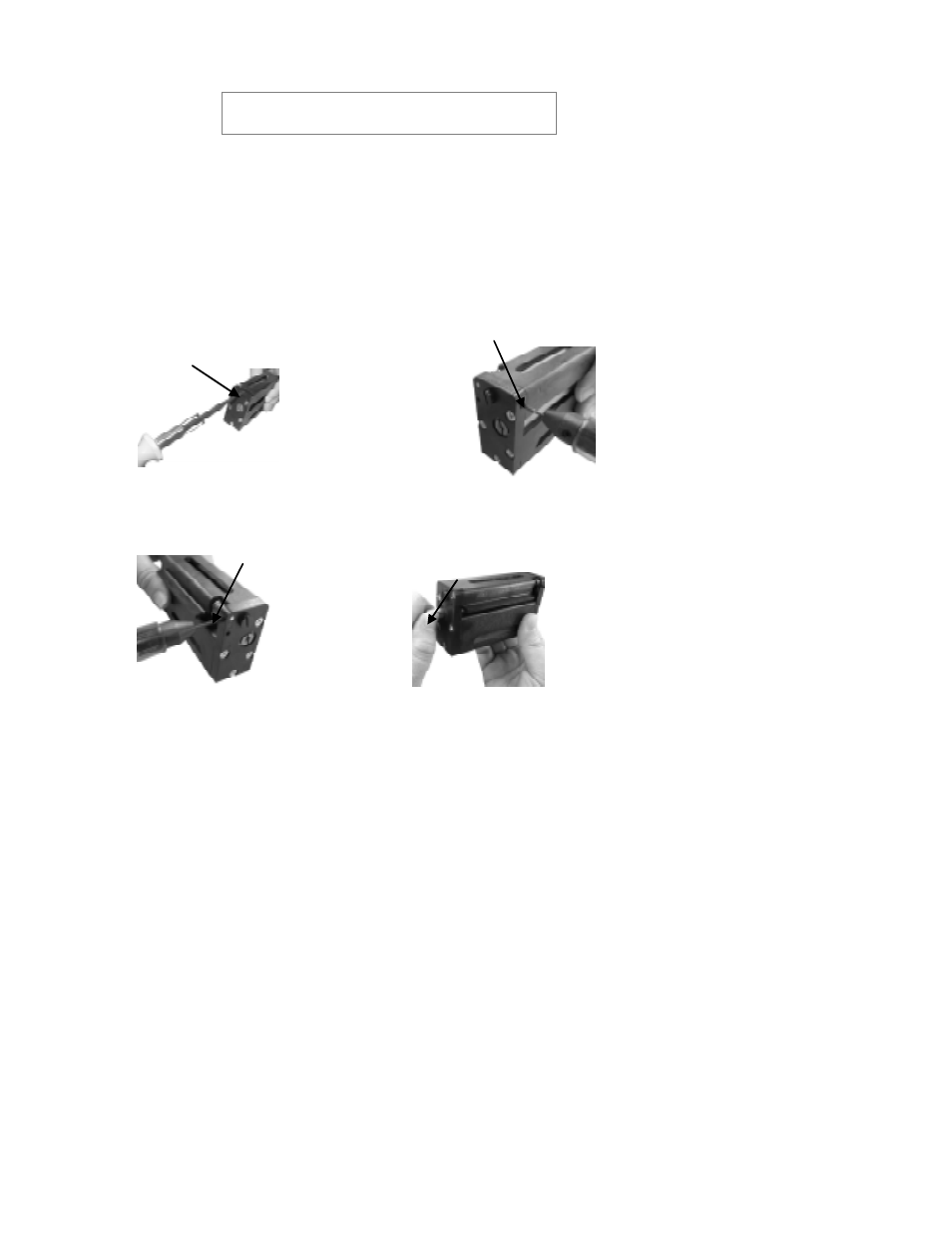

Figura 19a. Aflojando el tornillo pivote exterior Figura 19b. Ajustando tornillo de posición derecho
Tornillo de posicion
izquierdo
Rotacion de
cuchilla
Figura 19c. Ajustando tornillo de posición izquierdo Figura 19d. Rotación manual
6. Ajuste nuevamente el tornillo pivote exterior, asegúrese de ajustarlo mas no
apretarlo, si se aprieta mucho, la cuchilla no se moverá.
7. Rote la manija manualmente usando la manija que se extiende desde la cuchilla
(fig. 19d). La cuchilla debe rotar libremente y hará un sonido de fricción metálico
durante la rotación.
8. Inserte una tira del material que esta ocupando que salga por los dos lados de la
cuchilla. Pruébela la girar la manija y debe de cortar el material.
9. Si el corte no se realiza correctamente, la cuchilla esta dañada y necesita ser
reemplazada.
