User’s Manual—SNAP™ 500 Printer
87
4. Instrucciones para instalación del Sensor
Reflectivo Inferior 580010
Procedimiento de instalación
1. Desconectar el poder a la impresora
2. Desconectar el Cable del apilador y el Panel de control remoto (si esta
equipado)
3. Remover la cubierta posterior (guardar los tornillos).
4. Remover las guías de ancho para facilitar el trabajo en la cubierta frontal
(guardar los tornillos)

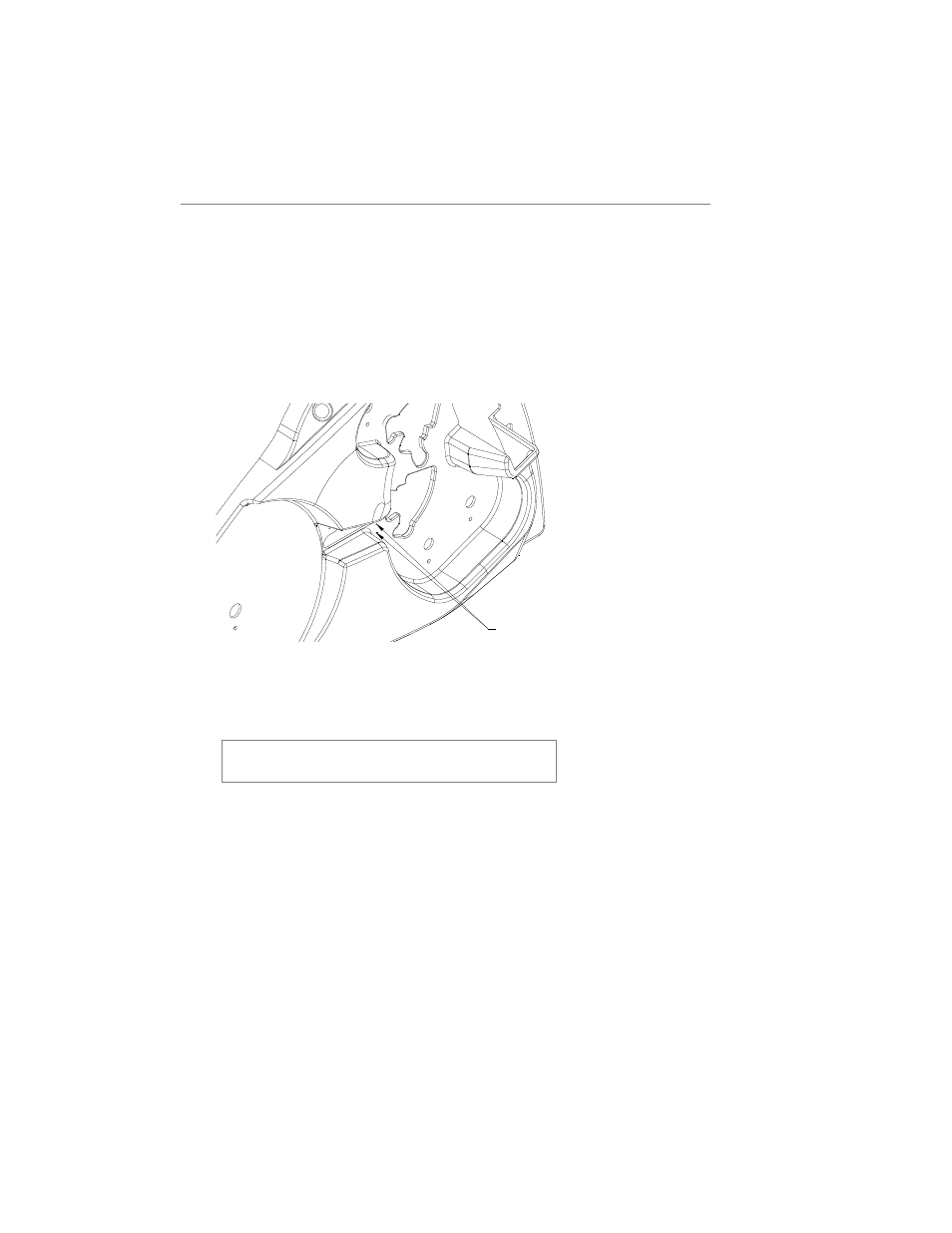

5. Localizar 2 pequeñas dentadas debajo de la guía de ancho izquierda.
(2) DETENTS
6. Usando un taladro de 3/16, crear orificios a través del panel frontal con
las dentadas como guía central. Incremente el tamaño del orificio hasta
aproximadamente 3/8’’.
NOTA: Aflojar los tornillos de la cubierta permitirá a la
cubierta moverse fuera de la impresora para ver mas claro
las herramientas.
