16 User’s Manual—SNAP™ 500 Printer
2.5 Instalando la Impresora
2.5.1 Instalando el Apilador
Plataforma
Limitador de
Etiquetas
Cuchilla
Rotativa
Ejes
Switch del
Sensor

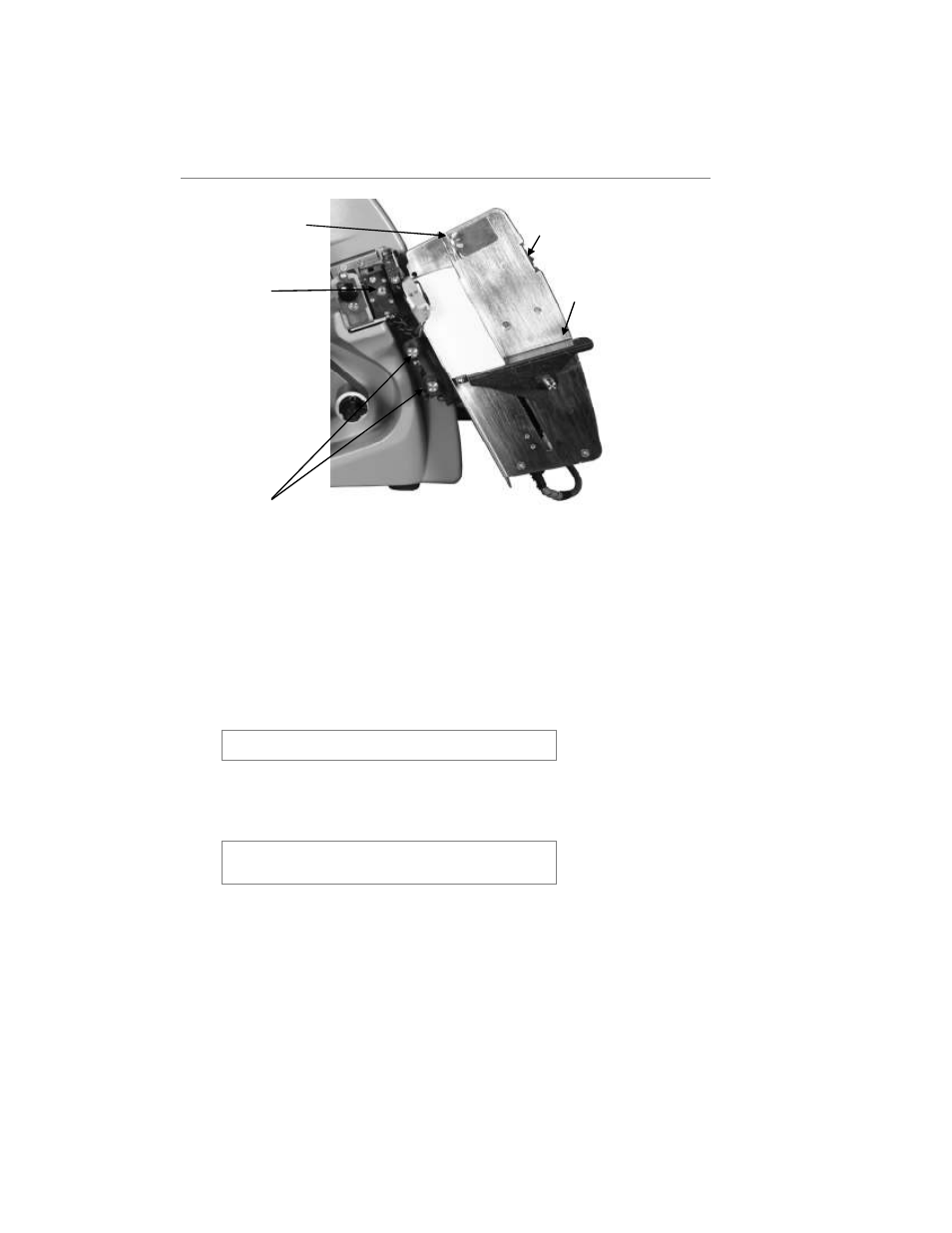

Figura 4. Cuchilla Rotativa y Apilador con la parte de abajo hacia afuera
El apilador y la cuchilla son dos ensambles separados que se puede instalar o
cambiar rápidamente y fácilmente. Véase sección 4.2 para información en sacar o
ajustar el apilador.
1. Localice los dos ejes debajo del ensamble de la cuchilla y el avance auxiliar
(Véase figura 4).
2. Deslice el apilador en los dos ejes hasta que la parte trasera del apilador este
más allá que el ancho del sustrato que va a imprimir.
NOTA: Asegure que la parte superior del apilador desliza
detrás de la placa del rodillo sujetador.
3. Conecte el cable de interfase que sale de la parte inferior del apilador con el
conector grande en el lado derecha de la impresora. Rotar el conector y
presionar un poco los ayudará unirse.
NOTA: Hay una manga en el conector que hará clic
cuando se unen correctamente. Los dos cables se unirán
sólo cuando están correctamente alineados.
