54 User’s Manual—SNAP™ 500 Printer
5. Deslice la cuchilla hacia usted hasta que el final este fuera del soporte. Esto
jalara la cuchilla rotatoria del motor y el tornillo de montura afuera de la
ranura.
6. Retire la cuchilla verticalmente a la impresora
7. Remueva el tornillo retenedor de la cuchilla y colóquelo en la nueva.
Tornillo pivote
Flecha de rotacion
De cuchilla
Tornillo sujetador
Tornillo sujetador

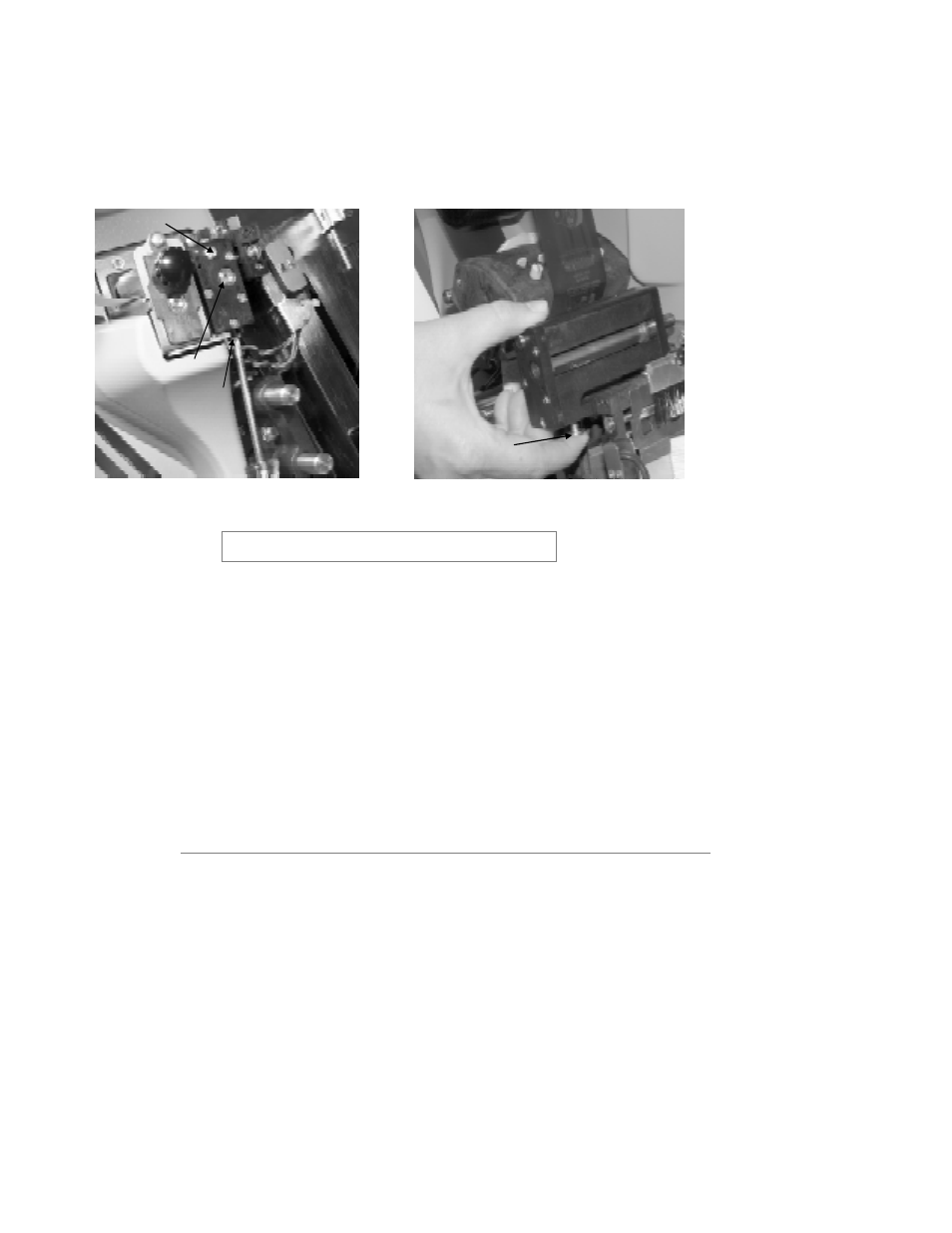

Figure 18a. Borde exterior de la cuchilla Figure 18b. Removiendo la cuchilla
ADVERTENCIA: mantenga sus dedos fuera de la cuchilla
en si para evitar daños a su persona.
8. Deshágase apropiadamente de la cuchilla.
9. Para insertar la nueva cuchilla, deslícela verticalmente en el espacio entre el
rodillo de alimentación auxiliar y el rodillo nip.
10. Sostenga la cuchilla en la esquina exterior. Use un desarmador plano para
rotar la cuchilla rotatoria con el tornillo en la cuchilla hasta que esta entre en
la compuerta.
11. Continue sosteniendo la cuchilla en lugar. Use un desarmador de cabeza de
cruz para ajustar el tornillo retenedor en lugar.
12. Encienda la impresora y permite que la cuchilla se ponga en posición neutra.
13. Vuelva a colocar el material por las cabezas, los rodillos y la cuchilla
5.4.2 Ajustando la posición de inicio de la cuchilla
Para ajustar la posición de inicio de la cuchilla, siga este procedimiento.
1. Inserte la punta de un desarmador plano en el final de la cuchilla.
