Ensamble Final
1. Reemplace la guía de ancho y reconecte la fuente. Asegure los tornillos
guardados (10-32).
2. Asegure la cubierta trasera con los tornillos salvados (8-32).
3. Reconecte el apilador y el panel de control remoto.
4. La impresora esta lista y puede encenderse.

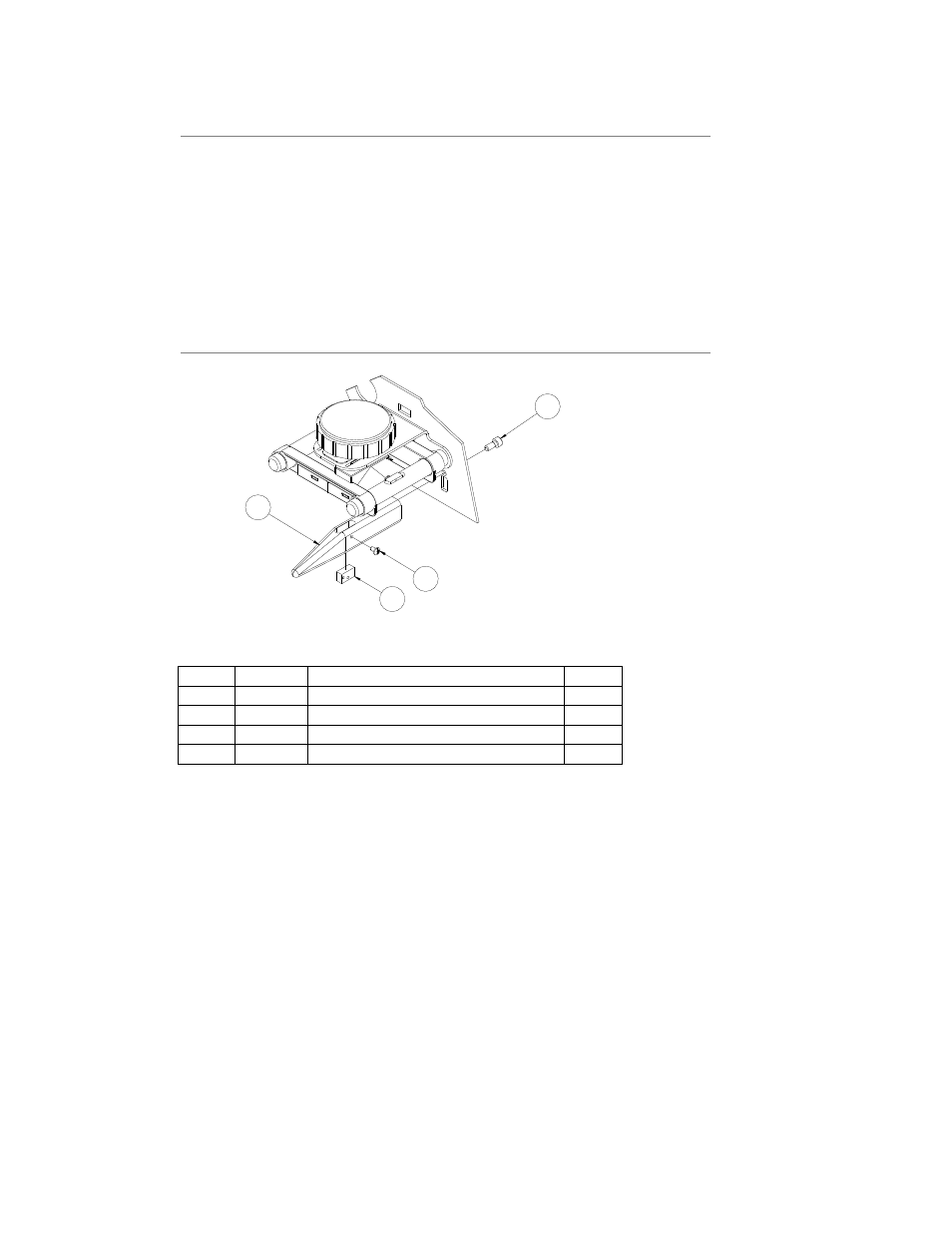

Dibujo de Ensamble del sensor de reflexión trasera
1
3
4
2
Art. #Parte Descripción Cant.
1 584029 Montura Sensor Inferior Reflectivo 1
2 990051 Tornillo 8-32 x 3/8 1
3 581128 Sensor Reflectivo 1
4 989975 Tornillo 4-40 x 3/16 1
