1 Guía de Corte al Hilo ........................................... 1
2 Tornillo de Cab. Cil. (10-14 x 1/2 pulg.) .............. 2
3 Rodillo de la Guía ................................................ 1
4 Pasador Cilíndrico ............................................... 1
5 Tornillo de Cab. Cil. (10-24 x 1 pulg.) ................. 1
6 Soporte - de Sujeción B ...................................... 1
7 Sujetador del Rodillo Excéntrico ......................... 1
8 Cojinete de agujas (1/4 pulg. x 3/4 pulg.) ............ 1
9 Resorte de Compresión ...................................... 1
10 Pasador Cilíndrico ............................................... 1
11 Varilla .................................................................. 1
12 Tornillo de Cab. Redonda (1/4-20 x 5/8 pulg.) .... 2
13 Arandela .............................................................. 2
14 Tuerca Hex. (8-32) .............................................. 1
15 Indicador de la Escala ......................................... 1
16 Corredera ............................................................ 2
17 Tornillo de Cab. Cil. (8-32 x 1/2 pulg.) ................ 2
18 Tornillo de Cab. Cil. ............................................. 1
19 Rodillo Excéntrico ............................................... 1
20 Empuñadura de la Manija de Bloqueo ................ 1
21 Tapón de Goma .................................................. 1
22 Soporte de Sujeción - A ...................................... 1
23 Pasador ............................................................... 1
24 Tornillo y Arandela (8-32 x 3/8 pulg.) .................. 2
25 Placa ................................................................... 1
26 Bloque Delantero ................................................ 1
SIERRA DE MESA DE 254 mm (10 pulg.) RYOBI - MODELO N o BT3100

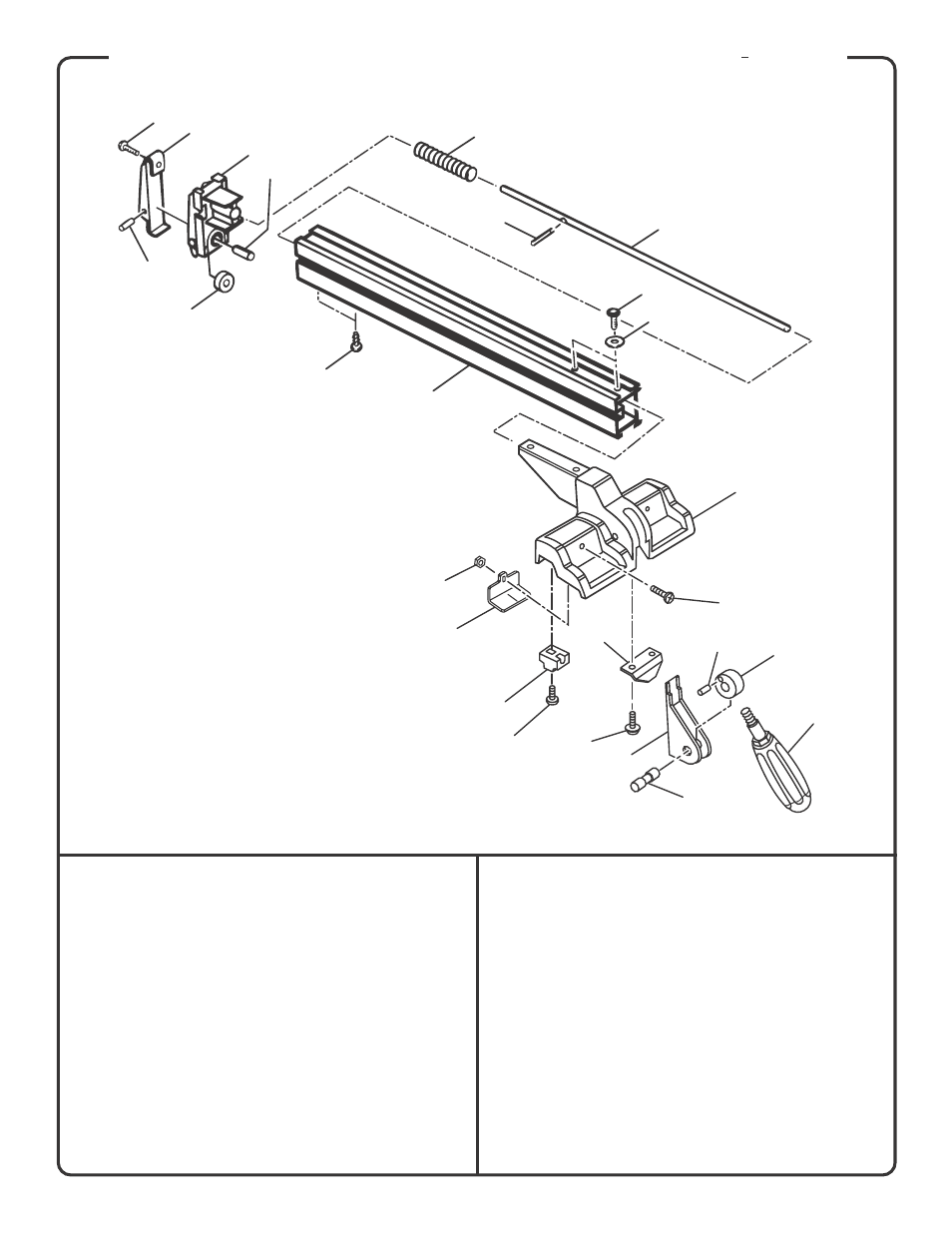

FIG. 60: GUIA DE CORTE AL HILO
Ref.
No. Descripción
Cant.
Ref.
No. Descripción
Cant.
1
2
3
4
5
6
7
8
9
10
11
12
13
26
18
21
19
20
23
22
24
25
17
16
15
14
