Página 34
ADVERTENCIA:
Antes de efectuar cualquier ajuste, aseqúrese de que la
herramienta esté desenchufada de la fuente de
alimentación y que el interruptor esté en la posición OFF
(Apagado). El incumplimiento de esta advertencia puede
causar una lesión personal grave.

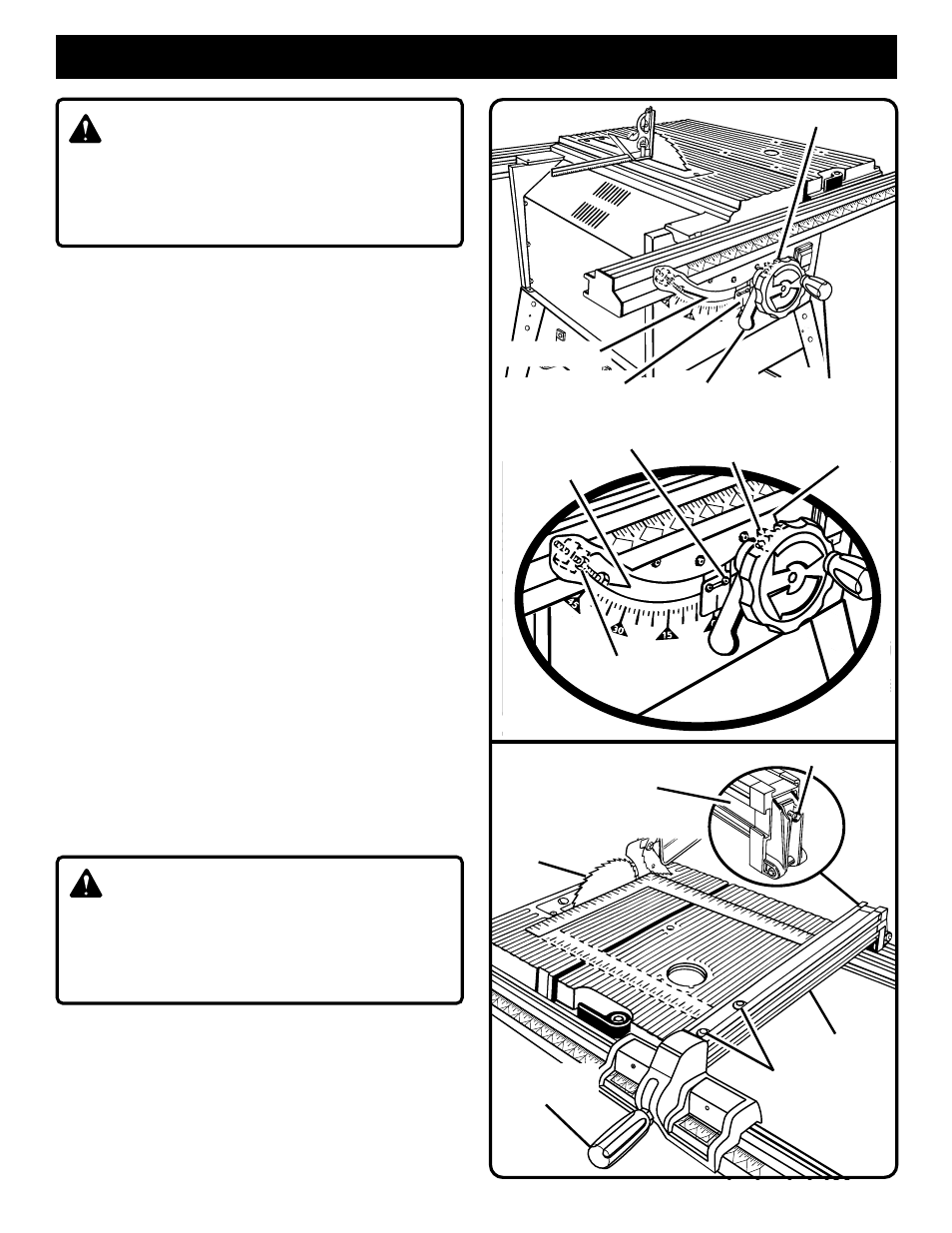

REGULACION DE LA HOJA A 0
°
O 45
°
Ver Figura 45.
Los ajustes de inclinación de su sierra han sido establecidos
en la fábrica y, a menos que se haya dañado durante el envío,
no es necesario ningún otro ajuste durante el montaje.
Después de uso por un período de tiempo prolongado, puede
que sea necesario revisarlos.
■ Empuje la palanca de bloqueo de bisel a la derecha. Gire
la manija de ajuste de la hoja para inclinar la hoja. Use una
escuadra combinada para verificar la perpendicularidad
entre la hoja y la mesa de la sierra.
■ Si la hoja no está perfectamente vertical (0°), afloje la
contratuerca en el perno de 0
° dentro de la caja, ajuste la
hoja, ajuste el perno, luego vuelva a apretar la contratuerca.
Ver Figura 45, inserto. Si el indicador de bisel no está en
cero, ajústelo con los dos tornillos situados sobre la ranura,
junto a la manija de ajuste de la hoja.
■ Gire la manija de ajuste de la hoja hasta que la parte
inferior de la hoja se haya movido completamente al lado
izquierdo de la ranura. Bloquee el ángulo empujando la
palanca de bloqueo de bisel a la izquierda.
■ Si la hoja no está a 45° exactos, afloje la contratuerca en
el perno de 45
° dentro de la caja, ajuste la hoja, ajuste el
perno, luego vuelva a apretar la contratuerca. Ver
Figura 45, inserto.
■ Haga un corte de prueba.
VERIFICACION DEL ALINEAMIENTO DE LA
GUIA DE CORTE AL HILO EN RELACION A LA
HOJA
Ver Figura 46.
ADVERTENCIA:
Antes de efectuar cualquier ajuste, aseqúrese de que la
herramienta esté desenchufada de la fuente de alimentación
y que el interruptor esté en la posición OFF (Apagado). El
incumplimiento de esta advertencia puede causar una lesión
personal grave.
■
Levante la manija de bloqueo para poder mover la guía de
corte al hilo.
■
Coloque una escuadra de carpintero junto a la hoja y mueva
la guía de corte al hilo hacia la escuadra. Observe la
dimensión en la escala de corte al hilo.
■
Mueva hacia atrás la guía y gire la escuadra de carpintero
180
°
para verificar el otro lado.
■
Si las dos dimensiones no son iguales, afloje los dos tornillos
situados en la guía y alinéela.
MANTENIMIENTO
PERNO DE 0
°
PALANCA DE
BLOQUEO DE BISEL
CONTRATUERCA
TORNILLOS
TORNILLOS
GUIA DE
CORTE AL HILO
HOJA
PERNO DE 0
°
Fig. 46
Fig. 45
TORNILLO DE FIJACIÓN
MANIJA DE
BLOQUEO
PERNO DE 45
°
PERNO DE 45
°
INDICADOR DE
CORTE EN BISEL
MANIJA DE AJUSTE
DE LA HOJA
CONTRATUERCA
GUIA DE
CORTE AL HILO
