Página 18

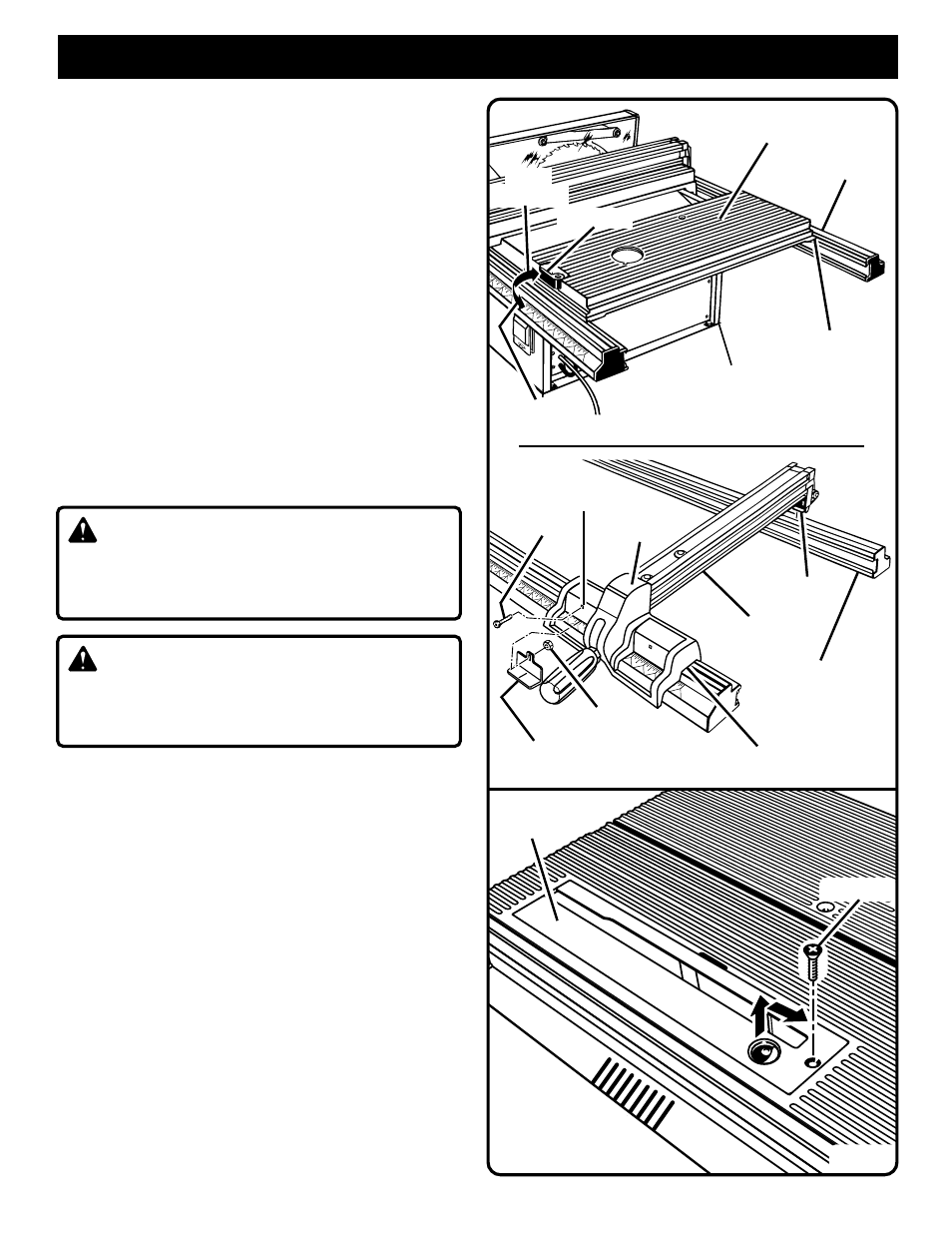

PARA INSTALAR LA MESA DE ACCESORIOS
Y LA GUIA DE CORTE AL HILO
■
Coloque la mesa de accesorios sobre el riel delantero y trasero,
haciendo calzar el labio en la ranura superior del riel trasero.
Coloque la ranura en el lado inferior de la mesa de accesorios
en el riel delantero y apriete firmemente la palanca.
■
Saque el indicador de la escala de la bolsa plástica e instálelo
a cualquier lado de la guía de corte al hilo. El tornillo de cabeza
cilíndrica (#8-32 x 1/2 pulg. ) se coloca en el lado exterior del
bloque delantero. El indicador de la escala y la tuerca hexago-
nal (#8-32) se colocan immediatamente detrás del labio
delantero del bloque delantero.
■
Para instalar la guía de corte al hilo, coloque el labio trasero en
el riel trasero y tire levemente hacia el frente de la sierra. Haga
descender el extremo delantero sobre las superficies de la guía
sobre el riel delantero. Verifique que la acción deslizante sea
suave. Gire la manija de bloqueo hacia abajo para alinear y
asegurar automáticamente la guía.
RETIRO Y REEMPLAZO DE LA PLACA DE
GARGANTA
Vea la Figura 16.
ADVERTENCIA:
Verifique que el interruptor esté apagado y que la sierra
esté desenchufada. De no hacerse esto, la sierra podría
arrancar accidentalmente, ocasionando lesiones graves.
ADVERTENCIA:
Al volver a instalar la placa de emblocadura, baje la hoja
por debajo de la mesa.
El incumplimiento de esta
advertencia puede causar una lesión personal grave.
■ Para sacar la placa de garganta, afloje primero el tornillo
de la placa de garganta con un destornillador Phillips y
levante el extremo frontal. Tire del mismo hacia el frente
de la sierra.
■ Para volver a instalar la placa de garganta, al volver a
instalar la placa de emblocadura, baje la hoja por debajo
de la mesa,
colóquela la placa de garganta en la abertura.
Empújela contra la parte trasera de la base de la sierra
para que calce en la pinza con resorte.
Nota: La ranura de llave de la placa de garganta caerá
sobre el tornillo.
■ Apriete bien el tornillo de la placa de garganta.
MONTAJE
LABIO
DELANTERO
RIEL TRASERO
LABIO
TRASERO
GUIA DE
CORTE AL HILO
INDICADOR
DE LA ESCALA
BLOQUE
DELANTERO
TORNILLO
AGUJERO DE
MONTAJE
TUERCA
HEX.
RIEL TRASERO
Fig. 15
TORNILLO
Fig. 16
PARA
DESBLOQUEAR
PARA
BLOQUEAR
PALANCA
INSERTE EL LABIO
DE LA MESA EN EL
RIEL TRASERO
MESA DE
ACCESORIOS
PLACA DE
GARGANTA
