Página 31
FUNCIONAMIENTO
CORTES INCOMPLETOS
Los cortes incompletos pueden efectuarse al hilo de la
madera (corte al hilo) o a través del hilo (corte transversal).
El uso de un corte incompleto es esencial para cortar ranuras
y rebajos. Este es el único tipo de corte que se hace sin tener
el protector de la hoja instalado. Asegúrese de que el
protector de la hoja sea vuelto a instalar inmediatamente
después de terminar de hacer un corte de este tipo. Lea la
sección correspondiente que describe el tipo de corte además
de esta sección sobre los cortes incompletos o ranurado. Por
ejemplo, si su corte incompleto es un corte transversal
derecho, lea y comprenda la sección sobre cortes derechos
antes de proseguir.
ADVERTENCIA:
Desenchufe la sierra para evitar posibles lesiones.
■ Saque el tornillo que sujetan la placa de garganta. Saque
la placa de garganta.
■ Levante la hoja de la sierra empujando la palanca de
bloqueo de bisel a la izquierda y girando la manija de
ajuste de la hoja a la derecha.
■ Coloque la sierra en posición inclinada empujando la
palanca de bloqueo de bisel a la derecha. Gire la manija
de ajuste de la hoja hasta que el indicador de la hoja
muestre un ángulo de 30
°. Empuje la palanca de bloqueo
de bisel firmemente a la izquierda para bloquear el ángulo.
■ Con el extremo cerrado de la llave hexagonal pequeña,
afloje las dos tuercas hexagonales que están en la base
de cuchilla separadora. No saque las tuercas
hexagonales. Saque el conjunto de la cuchilla separadora
y protector. Vuelva a apretar las dos tuercas hexagonales
en la base. Inserte la placa de garganta.
■ Coloque la hoja nuevamente a 90°.
■ Haga descender la hoja a la altura correcta girando la
manija de ajuste de la hoja a la izquierda. Sujete la placa
de garganta con el tornillo.
ADVERTENCIA:
Verifique cuidadosamente todos los ajustes y gire la hoja
una revolución completa para asegurarse de que la hoja
gire libremente antes de conectar la energía eléctrica.
■ Siempre use empujadores, bloques empujadores y tablas
con cantos biselados cuando haga cortes incompletos
para evitar el riesgo de sufrir una lesión grave.
Ver
Figura 42.
ADVERTENCIA:
Nunca alimente la madera con las manos cuando haga
cualquier corte incompleto tal como rebajos y ranuras.
ADVERTENCIA:
Cuando no se hacen cortes pasantes, el borde cortante
permanece tapado por la pieza de trabajo durante la
mayor parte del corte. Sin embargo, debe permanecer
atento al borde cortante que queda expuesto al principio
y al final de cada corte, para evitaer graves lesiones
personales.
■ Una vez completado el corte, desenchufe la sierra y
levante la hoja.
■ Saque el tornillo que sujetan la placa de garganta. Saque
la placa de garganta.
■ Empuje la palanca de bloqueo de bisel a la derecha. Gire
la manija de ajuste de la hoja hasta que el indicador de
bisel muestre un ángulo de 30
°. Empuje la palanca de
bloqueo de bisel firmemente a la izquierda a la vez que
sujeta la manija de ajuste de la hoja para bloquear el
ángulo. Vuelva a colocar el conjunto del protector de la
hoja.
■ Vuelva a apretar las tuercas situadas en la base de la
cuchilla separadora. Revise el alineamiento de la cuchilla
separadora en relación a la hoja y ajuste con láminas si es
necesario.
Ver Página 25.
■ Mueva la palanca de bloqueo de bisel a la derecha y
coloque la hoja nuevamente a 90
°. Empuje la palanca a
la izquierda para bloquear el ángulo.
■ Inserte la placa de garganta, haga descender la hoja y
asegúrela con los tres tornillos. Apriete firmemente el
tornillo.

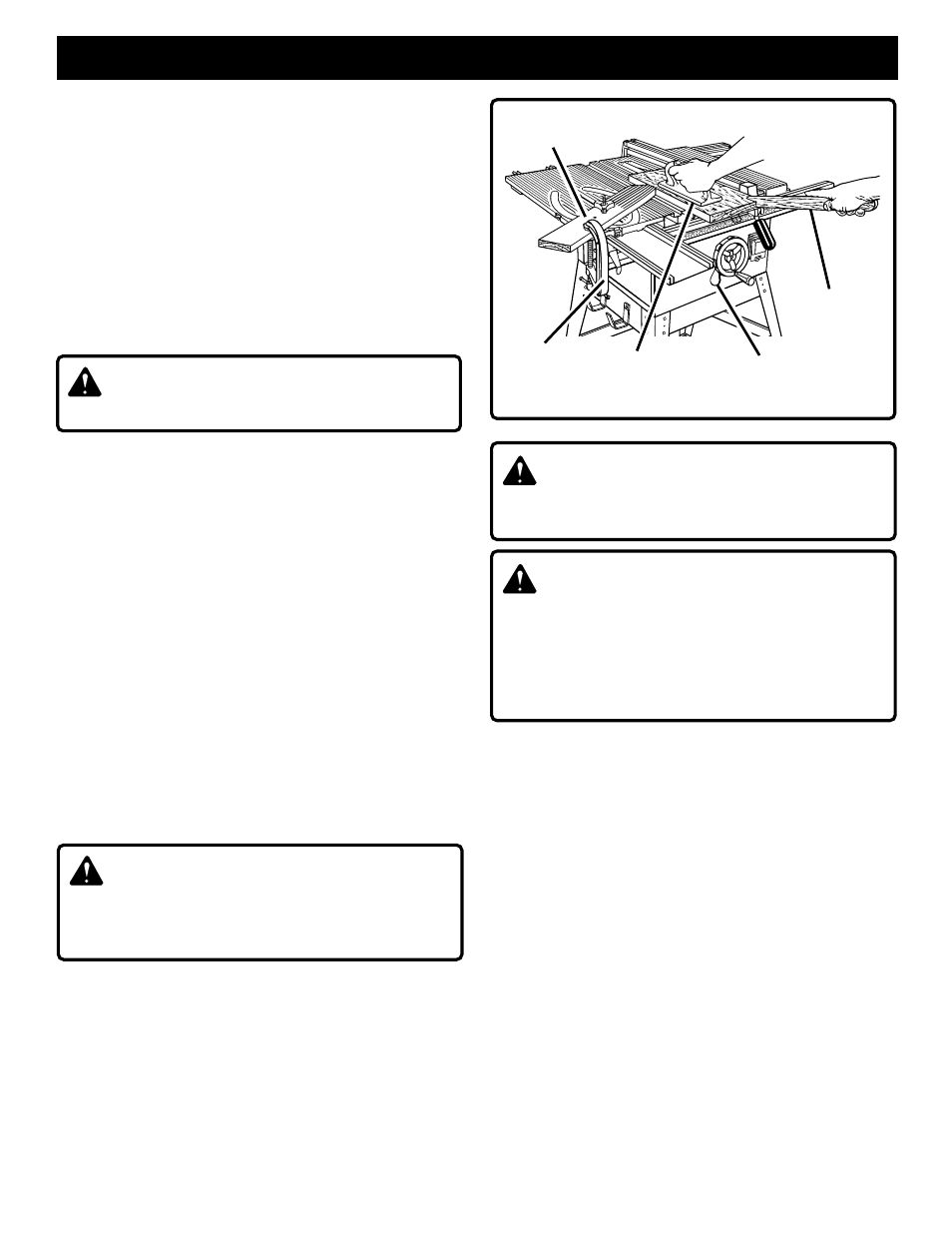

Fig. 42
EMPUJADOR
BLOQUE
EMPUJADOR
TABLA CON
BORDE ROMO
GRAMPA
EN "C" PALANCA DE
BLOQUEO DE BISEL
