Vuelva a apretar los dos tornillos.
■
Haga dos o tres cortes de prueba en restos de madera. Si
los cortes no están a escuadra, repita el proceso.
ADVERTENCIA:
Antes de enchufar la sierra nuevamente para hacer cortes de
prueba, asegúrese de que el interruptor esté en la posición
"OFF" (APAGADO) y que el protector de la hoja esté en su
lugar. De lo contrario puede producirse una lesión grave.
AJUSTE DE LA PALANCA DE BLOQUEO DE
BISEL
Ver Figura 47.
La palanca de bloqueo de bisel puede aflojarse y requerir ajuste.
Para ajustarla siga los siguientes pasos.
■
Empuje la palanca hacia la izquierda a la posición bloqueada.
■
Saque el tornillo de la manija de ajuste de la hoja. Necesitará
una llave hex. de 3/16 pulg. para este procedimiento.
■
Saque la manija de ajuste de la hoja y la leva. Tire hacia
afuera la leva.
■
Saque el tornillo de fijación de la palanca de bloqueo de bisel.
■
Saque la palanca de bloqueo de bisel de la tuerca hexagonal.
■
Vuelva a colocar la palanca de bloqueo de bisel en la tuerca
hexagonal.
■
Vuelva a colocar el tornillo de fijación y apriete firmemente.
■
Vuelva a colocar la leva de modo que la saliente esté contra
la lengüeta como se muestra en la Figura 47. Asegúrese de
que la leva esté asentada en la palanca.
■
Vuelva a instalar la manija en el eje y la leva. Verifique ahora
si la palanca está en la posición deseada. Apriete firmemente
el tornillo.
AJUSTE DE LAS GRAMPAS DE BLOQUEO
DE INGLETE
Ver Figura 48.
ADVERTENCIA:
Antes de efectuar cualquier ajuste, aseqúrese de que la
herramienta esté desenchufada de la fuente de alimentación
y que el interruptor esté en la posición OFF (Apagado). El
incumplimiento de esta advertencia puede causar una lesión
personal grave.
Las grampas de bloqueo de inglete han sido reguladas en la
fábrica pero pueden necesitar ajuste después de uso prolongado
o si ha ocurrido daño durante el envío. Ajústelas siguiendo los
siguientes pasos:
■
Afloje el tornillo de ajuste situado detrás de cada grampa de
bloqueo.
■
Afloje el tornillo situado en la parte superior de cada grampa
de bloqueo.
■
Levante la grampa de bloqueo a la posición Alta.
■
Empuje la grampa hacia adelante contra el riel delantero
para que quede alineada.
MANTENIMIENTO
MANIJA DE AJUSTE
DE LA HOJA
TORNILLO
DE CABEZA
HUECA
TORNILLO
RIEL
DELANTERO
GRAMPA DE BLOQUEO
DE INGLETE

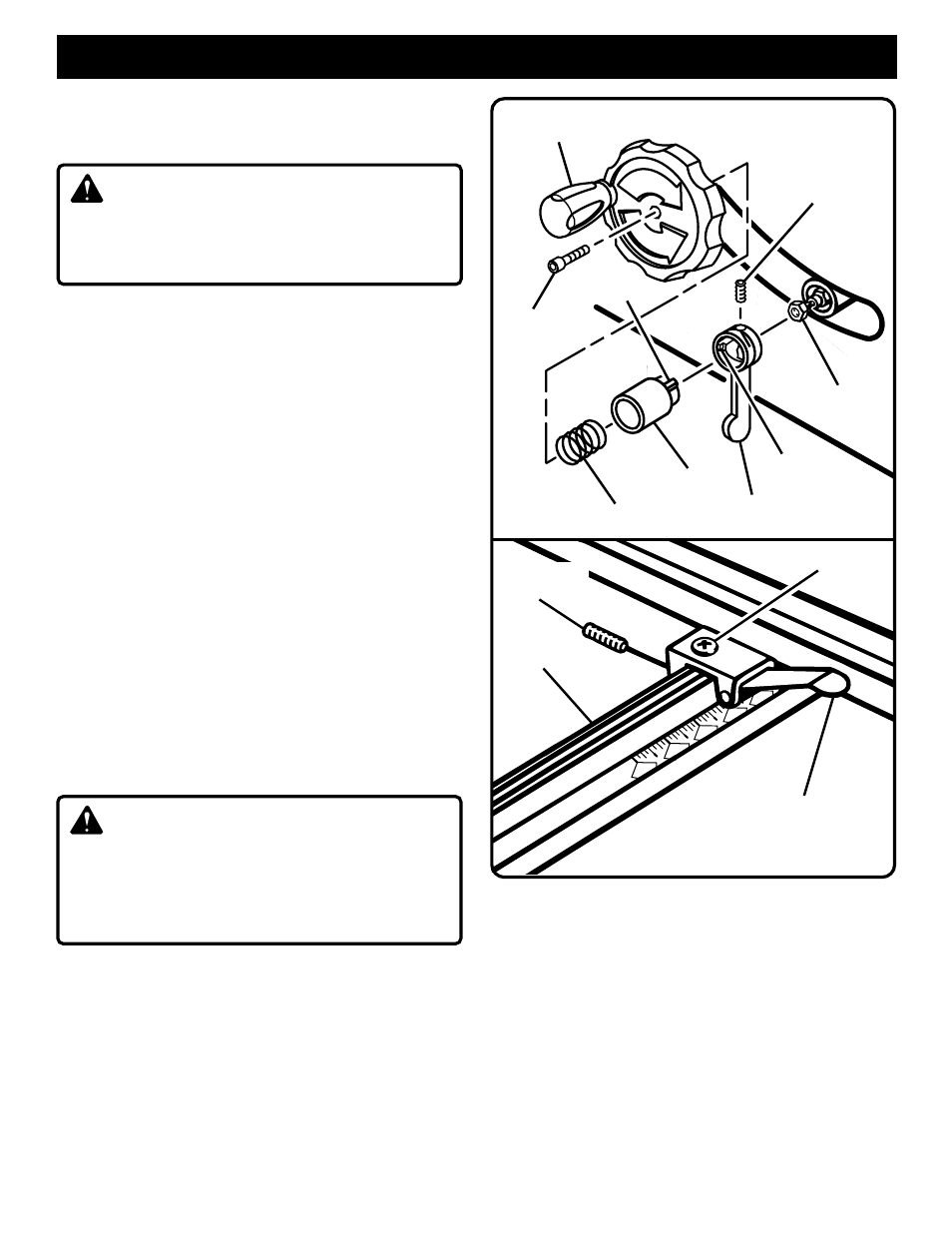

Fig. 47
Fig. 48
RESORTE
LENGÜETA
PALANCA DE
BLOQUEO DE BISEL
TORNILLO DE
FIJACION
SALIENTE
LEVA
TUERCA
HEX.
TORNILLO DE
FIJACION
