Ryobi BT3100 - Manual (Página 17)

Página 17
■ Asegúrese de que las grampas del riel sujetan firmemente el
riel antes de deslizar el conjunto completo en su lugar. Si no
lo están, apriete la tuerca del sujetador del riel un cuarto
(1/4) de vuelta y vuelva a revisar.
■ Deslice el riel a su posición sobre ambas abrazaderas y
apriételas.
■ Instale el riel trasero, siguiendo el mismo procedimiento de
apriete que se indicó para el riel delantero. Coloque el riel
trasero como se muestra en la Figura 12.

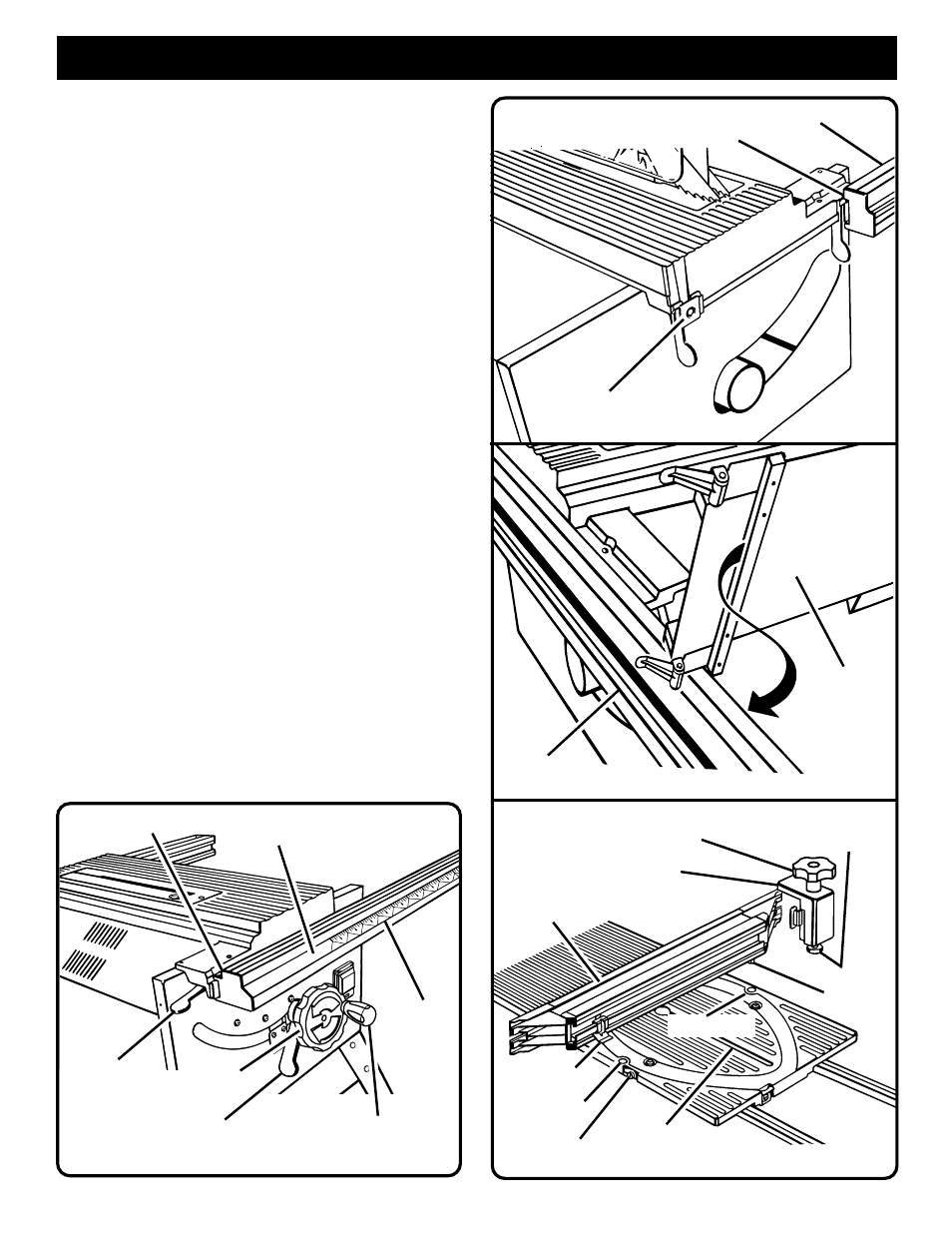

PARA INSTALAR LA MESA Y LA GUIA DE
INGLETE
Ver Figuras 13 y 14.
■ Instale la mesa de inglete deslizante sobre el riel delantero
y trasero. Ver Figura 13. Verifique si se desliza fácilmente en
los rieles. Empuje hacia abajo uniformemente ambas
abrazaderas delanteras de bloqueo del inglete en cada lado
para asegurar la mesa. Repita para las dos abrazaderas
traseras de bloqueo del inglete.
Nota: NO fuerce las abrazaderas de bloqueo de inglete
completamente hacia abajo. Apriételas solamente a la
posición de asiento plano.
■ Para instalar el portaguía de inglete a la guía de inglete afloje
el perno de fijación girando la grampa de ajuste (el botón en
la parte superior) a la izquierda. Asegúrese de que la
grampa de ajuste esté lo suficientemente suelta de modo
que el perno pueda deslizarse libremente por la ranura de la
mesa. Deslice las lengüetas en las ranuras en la guía de
inglete.
Ver Figura 14.
■ Instale la guía de inglete en la mesa de inglete colocando el
eje de guía (debajo de la guía de inglete) en el orificio "A" o
"B". (El orificio "A" es el más cercano a la hoja.) Al mismo
tiempo coloque el perno de fijación en la ranura. Asegure la
grampa de ajuste, pero no la apriete.
Nota: El orificio "A" debe ser usado para pedazos cortos de
madera y el orificio "B" debe ser usado para pedazos de
madera largos o anchos.
■ Ajuste el indicador de inglete según la escala.
■ Apriete firmamente la grampa de ajuste.
MONTAJE
EJE DE
GUIA
GRAMPA DE
AJUSTE
PERNO DE
FIJACION
ORIFICIO "B"
INDICADOR
DE INGLETE
GUIA DE INGLETE
PORTAGUIA
DE INGLETE
RANURA DE
LA MESA TOPE RAPIDO
Fig. 12
Fig. 13
Fig. 14
RIEL TRASERO
BASE DE LA
MESA DE
INGLETE
TUERCA DEL
SUJETADOR DEL RIEL
RIEL TRASERO
CAPACETE
ORIFICIO "A"
Fig. 11
ESCALA
PALANCA DE
BLOQUEO DE BISEL
RIEL
DELANTERO
GRAMPA DEL
RIEL DELANTERO
MANIJA DE AJUSTE
DE LA HOJA
CAPACETE
VOLANTE
