MONTAJE
MONTAJE DE LOS SOPORTES PARA
ALMACENAMIENTO

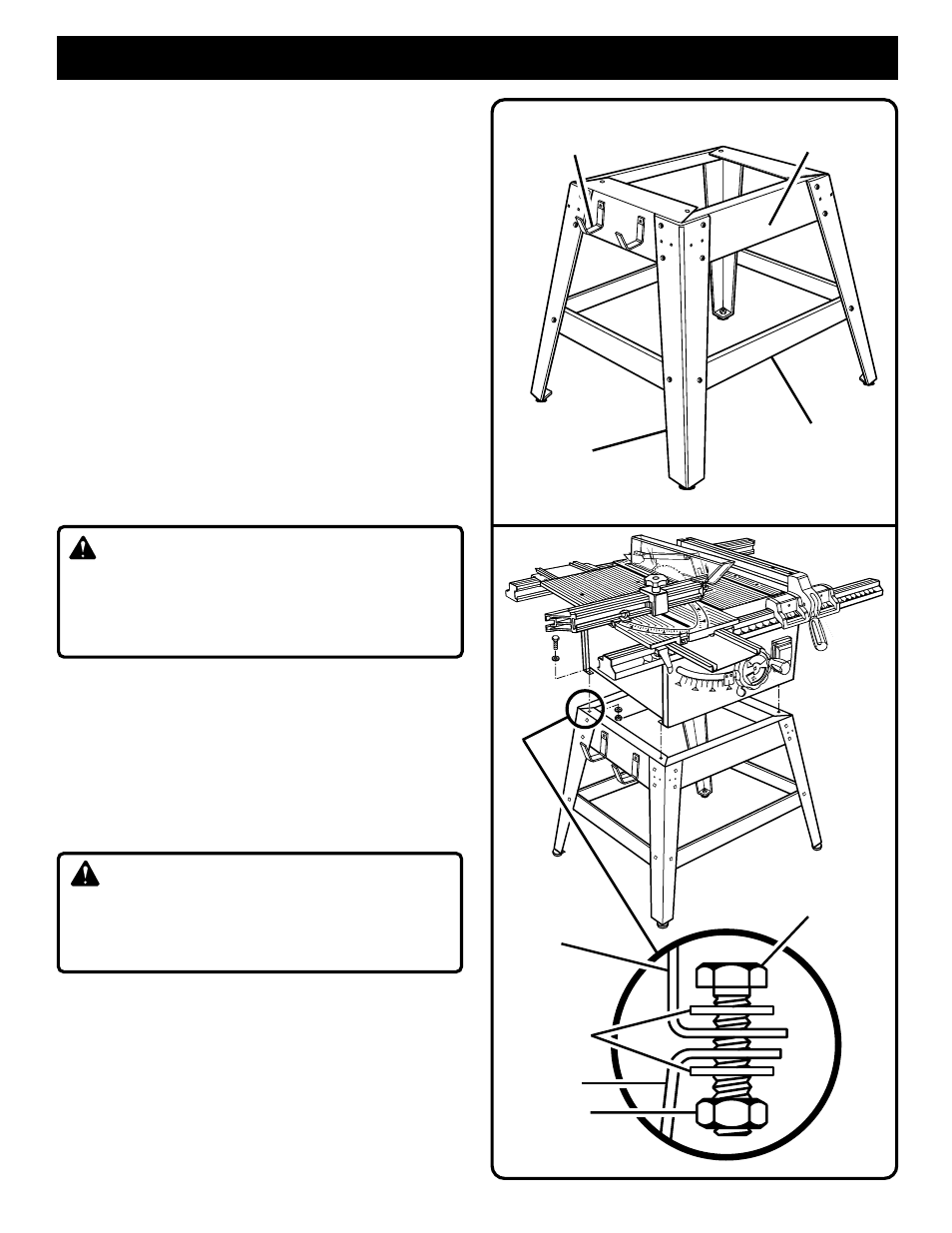

Ver Figura 9.
■ Saque los soportes para almacenamiento de los piezas
sueltas.
■ Obtenga la siguiente ferretería de la bolsa de ferretería del
pedestal con patas de la sierra:
4 tornillos (1/4-20 x 1/2 pulg. de cab. cónica aplanada)
4 tuercas hex. (1/4-20)
4 arandelas (1/4 pulg.)
■ Instale los soportes para almacenamiento en las riostras
superiores del pedestal con patas de la sierra, como se
muestra en la Figuras 8 y 9.
MONTAJE DEL PEDESTAL CON PATAS EN LA
BASE DE LA SIERRA DE MESA
Ver Figura 10.
■ Obtenga lo siguiente de la bolsa pequeña de la ferretería:
4 pernos hexagonales (1/4-20 x 3/4 pulg.)
4 tuercas hexagonales (1/4-20)
8 arandelas planas (1/4-20)
Nota: Esta ferretería estaba en la bolsa con la ferretería para
armar el pedestal con patas y los pernos niveladores.
ADVERTENCIA:
No levante la sierra sin tener ayuda. La base de la sierra pesa
aproximadamente 75 libras. Manténgala cerca de su cuerpo.
Mantenga sus rodillas dobladas y levante con sus piernas,
no con su espalda. El incumplimiento de estas advertencias
puede resultar en una lesión a la espalda.
■ Coloque la base de la sierra sobre el pedestal con patas.
Alinee los agujeros de la mesa con los agujeros en las
riostras superiores.
■ Coloque una arandela plana en un perno e inserte a través
del agujero. Agregue una arandela plana y una tuerca
hexagonal. Apriete a mano.
Ver Figura 10.
■ Repita para los tres agujeros restantes. Apriete toda la
ferretería con una llave. Puede que sea más fácil sujetar la
cabeza del perno con una llave y usar otra llave para apretar
la tuerca hexagonal.
ADVERTENCIA:
No conecte al suministro de energía hasta que no se haya
completado el montaje. De lo contrario puede producirse la
puesta en marcha accidental y causar una posible lesión
grave.
PARA INSTALAR EL RIEL DELANTERO Y
TRASERO
Ver Figuras 11 y 12.
■ Coloque los capacetes en ambos rieles y asegúrelos en su
lugar golpeándolos con una bloque de madera o con un
martillo de goma.
■ Afloje las abrazaderas del riel delantero media vuelta desde
la posición apretada. Ver Figuras 11 y 12.
■ Instale el riel delantero con la escala dirigida hacia afuera, es
decir hacia el operador.
PERNO HEX.
TUERCA HEX.
ARANDELA
PLANA
BASE DE
LA SIERRA
PEDESTAL
CON PATAS
PEDESTAL CON PATAS YA ARMADO
RIOSTRA
INFERIOR
RIOSTRA
SUPERIOR
PATA
Fig. 9
Fig. 10
SOPORTE(S) PARA
ALMACENAMIENTO
