FUNCIONAMIENTO
VERIFICACION, REEMPLAZO O AJUSTE DEL
CONJUNTO DE LA CUCHILLA SEPARADOR Y
LA PROTECTOR DE LA HOJA
La cuchilla separadora se encuentra entre varias láminas
que pueden ser reposicionadas según sea necesario para
centrar la cuchilla detrás de la hoja. La cuchilla separadora
es mantenida en su lugar por dos pernos y tuercas
hexagonales en la base. Los pernos están en ranuras que
permiten ajuste de adelante hacia atrás.
ADVERTENCIA:
Desenchufe la sierra antes de trabajar en ella. Si la sierra
no se desenchufa, puede ocurrir puesta en marcha
accidental resultando en posibles lesiones graves.
Saque la placa de garganta.
■ Con el protector de la hoja hacia arriba, verifique si la
cuchilla separadora está colocada por lo menos a 3 mm
(1/8 pulg.) de los puntos exteriores de la hoja.
Ver Figura 29.
Luego, asegúrese de que esté centrada dentro del ancho
de la hoja.
Ver Figura 30. Si cualquiera de estas dos
posiciones es incorrecta, ajuste de la siguiente manera.
■ Eleve la hoja de la sierra empujando la palanca de
bloqueo de bisel a la izquierda y haciendo girar la manija
de ajuste de la hoja a la derecha.
■ Coloque la sierra en modo inclinado, moviendo la palanca
de bloqueo de bisel a la derecha. Lentamente gire la
manija de ajuste de la hoja hasta que el indicador de bisel
esté en un ángulo de 30˚. Bloquee el ángulo sujetando la
manija de ajuste de la hoja con una mano y colocando
nuevamente la palanca de bloqueo de bisel a la izquierda
con la otra.
■ Con el extremo cerrado de la pequeña llave hexagonal,
saque las dos tuercas en la base de la cuchilla separadora.
Saque el conjunto de la cuchilla separadora/protector.
■ Vuelva a arreglar la cuchilla separadora dentro de las
láminas para lograr el centrado correcto.
ADVERTENCIA:
Alinee adecuadamente la cuchilla separadora. Si la cuchilla
separadora no está bien alineada puede causar que la
hoja se atasque lo cual aumentará el riesgo de retroceso.
■ Ajuste los pernos desde adelante hacia atrás como sea
necesario para colocar la cuchilla separadora
aproximadamente a 3 mm (1/8 pulg.) de los puntos
exteriores de la hoja.
Vuelva a colocar y apriete.
■ Coloque la hoja en el ángulo y a la altura deseada. Inserte
la placa de garganta, baje la hoja y sujete la placa de
garganta con el tornillos de la placa de garganta. Apriete
el tornillo firmemente.

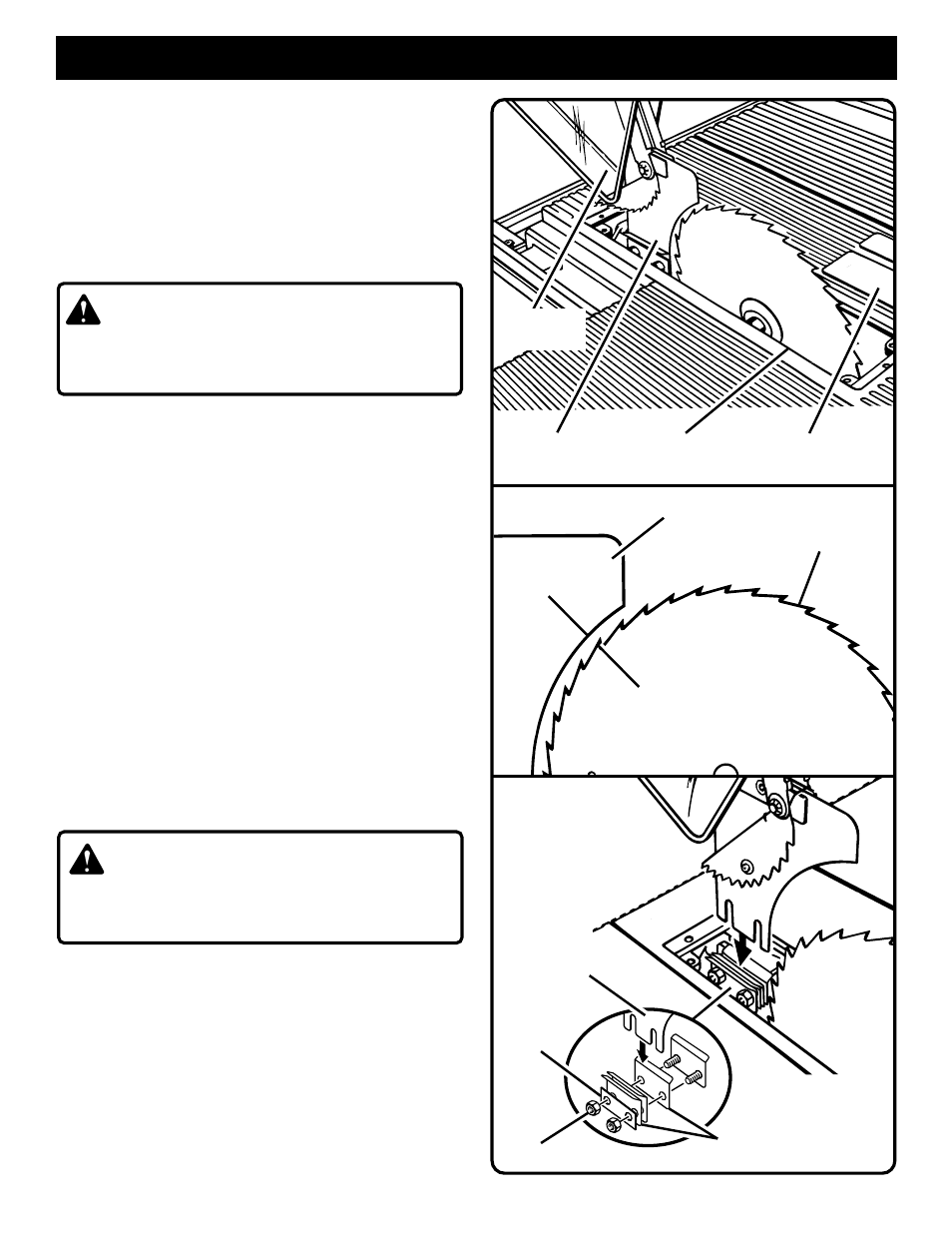

HOJA PLACA DE GARGANTA CUCHILLA
SEPARADORA
LAMINAS
CUCHILLA
SEPARADORA
Fig. 30
Fig. 29
Fig. 28
PLACA DE
MONTAJE
TUERCA HEX.
PROTECTOR
DE LA HOJA
CUCHILLA SEPARADORA
HOJA
3 MM
(1/8 PULG.)
