Verificacion del Alineamiento de la Guia de Inglete

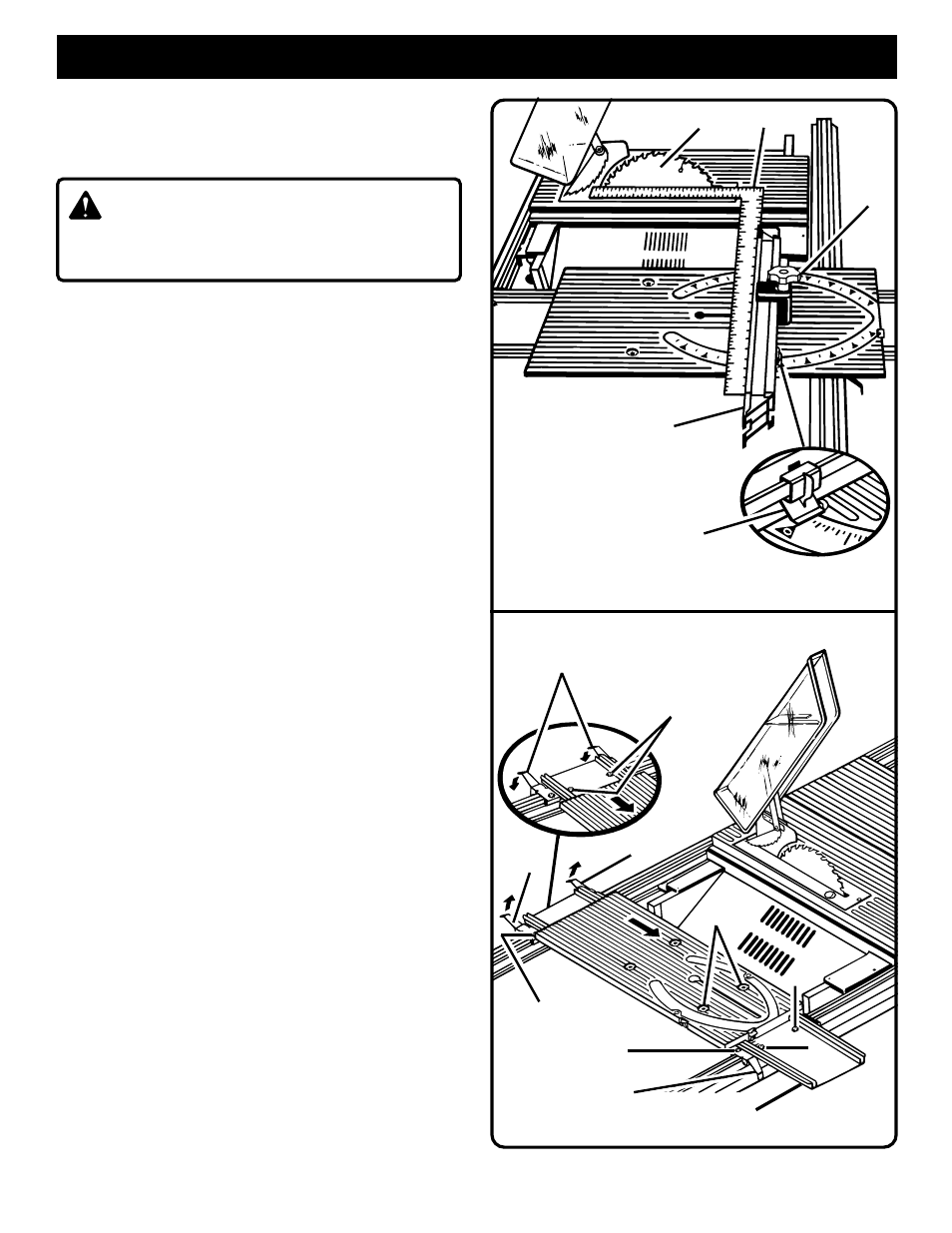

Ver Figura 53.
La guía de inglete debe quedar perpendicular a la hoja cuando está
colocada a cero grado.
ADVERTENCIA:
Comience desenchufando su sierra. De lo contrario puede
resultar en la puesta en marcha accidental causando posibles
lesiones graves.
■
Regule la guía de inglete (H) a 0 ° como se muestra en la Figura
53. El indicador de inglete (I) debe estar colocado precisamente
a 0
° y asegurado en su lugar con la grampa de ajuste (J).
Nota: El tope rápido no es necesario para este procedimiento de
verificación. Sin embargo, si lo desea usted puede verificarlo y
ajustarlo a 0
° en este momento. Ver la sección Tope Rápido que
sigue a continuación.
■
Coloque una escuadra de carpintero (G) firmemente contra la
guía de inglete (H), con el otro lado contra la hoja (E).
■
Verifique si la guía de inglete está a escuadra con la hoja.
Cuando la escuadra de carpintero está contra la guía de inglete
no debe haber espacio desde la parte delantera hasta la parte
trasera de la hoja.
■
Si existe espacio, la guía de inglete puede no estar a escuadra.
■
Gire la hoja y vuelva a verificar. Si continúa existiendo un
espacio entre la parte delantera y trasera de la hoja, la mesa de
inglete necesita alineamiento. Siga los procedimientos de ajuste
que se indican a continuación.
AJUSTE DEL CONJUNTO DE LA MESA DE
INGLETE DESLIZANTE
Ajuste a la Base de la Mesa de Inglete
Ver Figura 54.
RECUERDE: Verifique todos los ajustes antes de aflojar los tornil-
los para los siguientes procedimientos. Una vez que los tornillos han
sido aflojados estos ajustes deben ser hechos nuevamente.
Ocho tornillos son visibles en la base de la mesa de inglete (B).
■
Cuatro tornillos (K) están en los sujetadores de las placas y
aseguran estas placas a los rieles. No es necesario aflojar o
ajustar estos tornillos para este procedimiento de ajuste.
■
Existe otro par de tornillos (L) en la base, en la parte trasera.
Afloje estos dos tornillos (L) y las grampas de bloqueo de inglete
traseras (M).
■
El último par de tornillos está situado en el lado de la alimentación
de la base. Afloje el tornillo izquierdo (N) solamente.
■
El tornillo derecho (O) puede ser usado como pivote.
Nota: Las dos grampas delanteras de bloqueo de inglete (P) y
las grampas de los rieles deben permanecer bloqueadas.
■
Siga desde el paso en la sección VERIFICACION DEL
PARALELISMO DE LA BASE DE LA MESA DE INGLETE y
ajuste la base de la mesa de inglete de modo que quede paralela
a la hoja.
■
Vuelva a apretar el tornillo delantero izquierdo (N).
■
Apriete las grampas traseras de bloqueo de inglete (M).
■
Vuelva a apretar los dos tornillos traseros (L).
MANTENIMIENTO
L
H
I
J
G E
Fig. 53
Fig. 54
M
R
P
K
M
M
B
N
O
K
