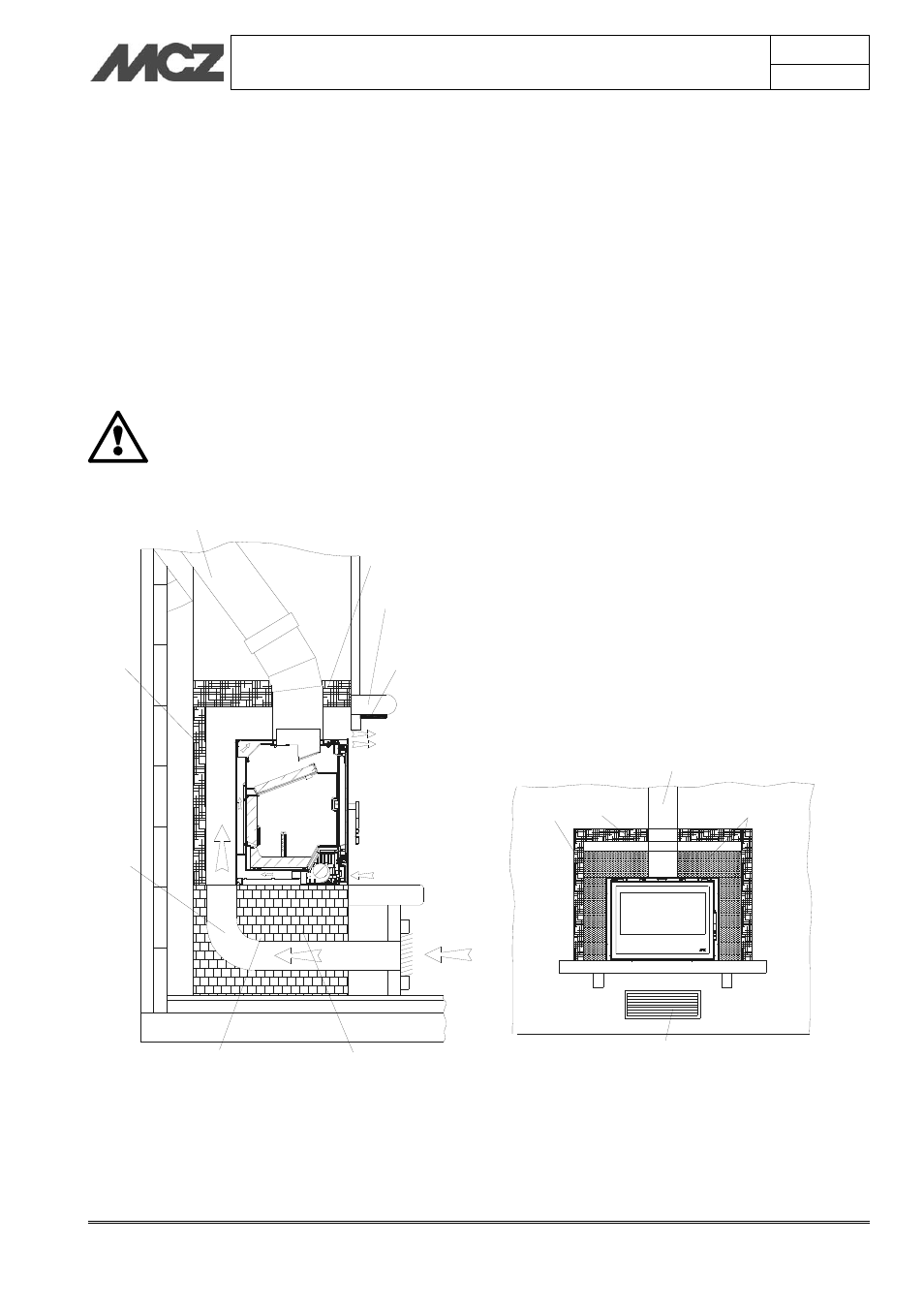

4.9. ESQUEMA RESUMEN PARA LA CONEXIÓN IDEAL
DE LOS INSERTABLES
La instalación que se describe a continuación es ideal para insertables
montados en chimeneas viejas o nuevas. No se pueden realizar obras
de albañilería sobre el insertable, y se debe mantener una separación
de al menos 5 mm desde cualquier estructura de albañilería, ya que
necesita de espacio para la dilatación por calor. Por otra parte, si se
realizan obras de albañilería alrededor, se dará una sensible caída del
rendimiento térmico (30-40%) en el local, ya que no se da la
oportunidad de que el calor fluya libremente, y lo realizará solo en
parte.
Aísle perfectamente la estructura solo en presencia
de partes de madera o inflamables.
