4.7. MONTAJE DEL REVESTIMIENTO Y DE LA
CONTRA-CAMPANA
ANTES DE COMENZAR CUALQUIER OPERACIÓN DE
REVESTIMIENTO DE LA CHIMENEA TÉRMICA, LEER
EL CAPÍTULO 5.2 “PRUEBA DE FUNCIONAMIENTO”
La chimenea térmica y las partes del revestimiento se deben fijar entre
ellas SIN CONTACTO ALGUNO CON LA ESTRUCTURA DE ACERO
para evitar la transmisión del calor a los mármoles o a las piedras y
para consentir las normales dilataciones térmicas. Cuidado con los
acabados en madera, como vigas o repisas, que deben aislarse
adecuadamente (Figura 7)
En especial, las repisas deben colocarse a una distancia no inferior a 30
cm de la parte superior del aparato.
Se recomienda realizar la contra-campana en cartón-yeso de
tipo ignífugo de espesor 15/20 mm con armazón autoportante en
perfil galvanizado, para que el peso no caiga sobre los componentes del
revestimiento (travesaños de madera o arquitrabes de mármol), sin
estructura portante. También para poder intervenir fácilmente en
caso de anomalías y operaciones futuras de mantenimiento.
Realizar el montaje en seco del plano de fuego del revestimiento
dejando una apertura de 1 cm entre la chimenea térmica y el plano
de fuego para realizar el aislamiento
4.8. AISLAMIENTO DEL TRAVESAÑO DE MADERA
Si en la parte superior de la apertura de salida de aire caliente hay
montada una repisa de madera u otro material combustible, es
absolutamente necesario protegerla con paneles de material aislante
(ej.: calorite).

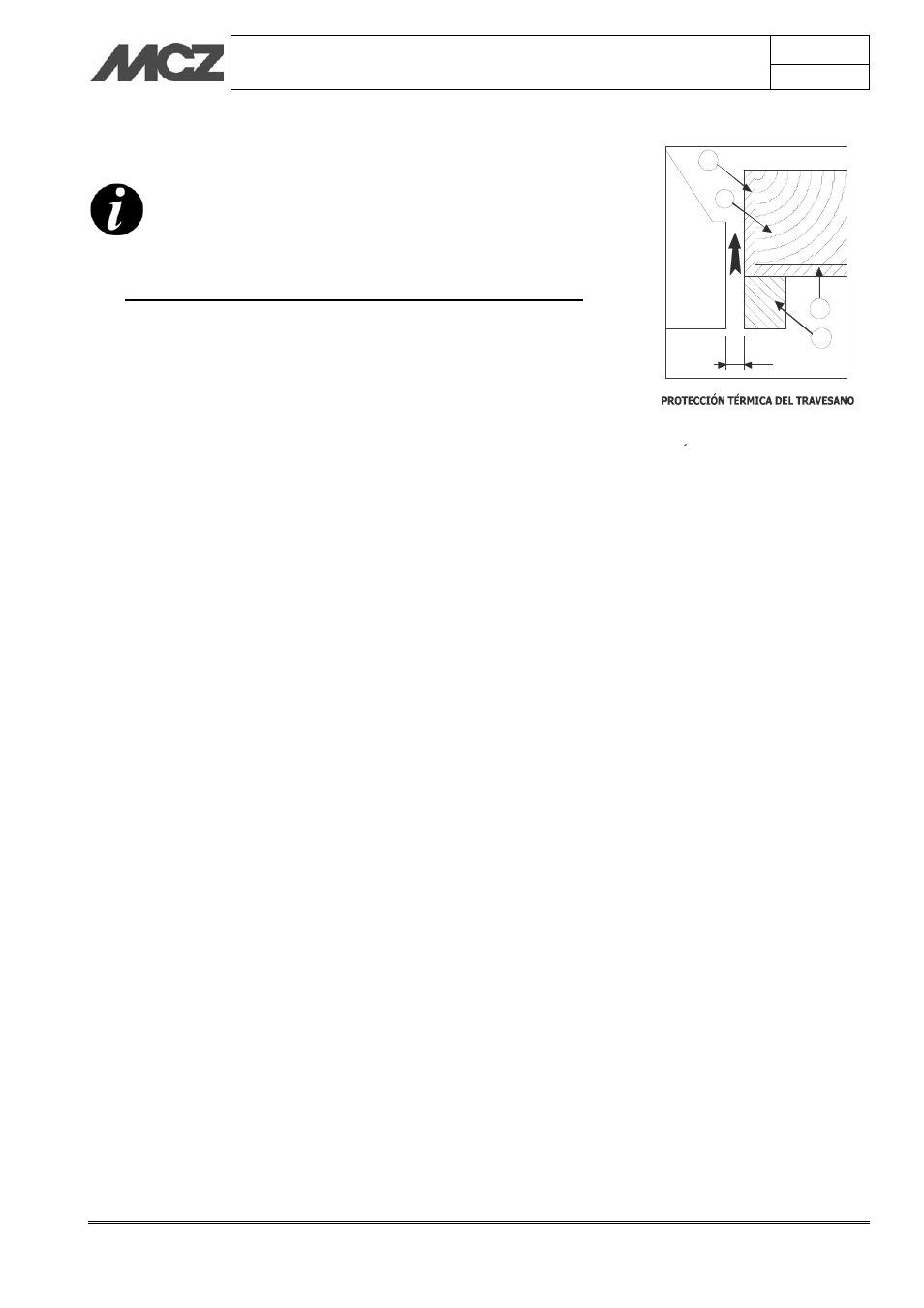

Figura 7 – Aislamiento del travesaño
1
1
2
3
10
1. Aislante aplicado a aplicar
2. Travesano de madera
3. Marmol u otro material
~
~
