MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
17
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
IMPORTANTE
Antes de comenzar la instalación, es necesario
desconectar la corriente eléctrica de la vivienda.
Cuando se predispone la conexión del cable eléctrico
suministrado con el kit VF del insertable, tenga
mucho cuidado de no aplastar el cable durante las
operaciones de introducción del producto. Se corre el
riesgo de provocar cortocircuitos que pueden dañar
el interior de la instalación eléctrica.
Prepare además una toma de corriente con
interruptor bipolar que se pueda quitar y/o apagar
en caso de mantenimiento.
4.3. ELECCIÓN DE LA MODALIDAD DE FUNCIONAMIENTO
IMPORTANTE
Tanto con CONVECCIÓN NATURAL como con
VENTILACION FORZADA es necesario predisponer la
conexión con la toma de aire exterior.
El BOXTHERM tiene la posibilidad de distribuir aire caliente según el
método de CONVECCIÓN NATURAL o bien de CONVECCIÓN
FORZADA mediante el uso de un KIT DE VENTILAIÓN FORZADA o
bien con el sistema COMFORT AIR.
4.3.1. Convección natural
Si se adopta este sistema, será obligatorio prever una toma de aire (A)
que tenga una superficie libre de paso no inferior a 150 cm 2 para hacer
entrar aire fresco natural en el ambiente de instalación (mejor si está
en el interior del revestimiento). El aire para la ventilación por
convección natural (B) saldrá de la parte frontal en la apertura entre
hogar y revestimiento externo y se dispersará en el ambiente de
manera uniforme (Fig. 1).
4.3.2. Convección forzada (Kit de ventilación)
Si se adopta este sistema, además de las reglas de la convección
natural, es necesario instalar en la parte inferior de la chimenea térmica
el kit de ventilación con sonda de temperatura para que se produzca el
encendido y el apagado automático cuando la temperatura del aire
en la zona de la sonda sea de unos 50/60°C.
Si tiene dudas acerca del funcionamiento de la sonda,
caliéntela con un secador de pelo y espere a que se
encienda el ventilador.
No realice nunca esta comprobación calentando la
sonda con llamas libres directas (mecheros, cerillas,
etc.), ya que se corre el riesgo de dañarla
irreparablemente.
Si el tiempo de disparo de la sonda es demasiado largo, es necesario
comprobar la calidad de la leña (ej.: chopo o haya) y su grado de
humedad (vea el apartado “5.2 selección del combustible”). También
puede deberse a que el cañón de la chimenea no permite una
evacuación adecuada de los humos y una correcta combustión.
A
B
B
B

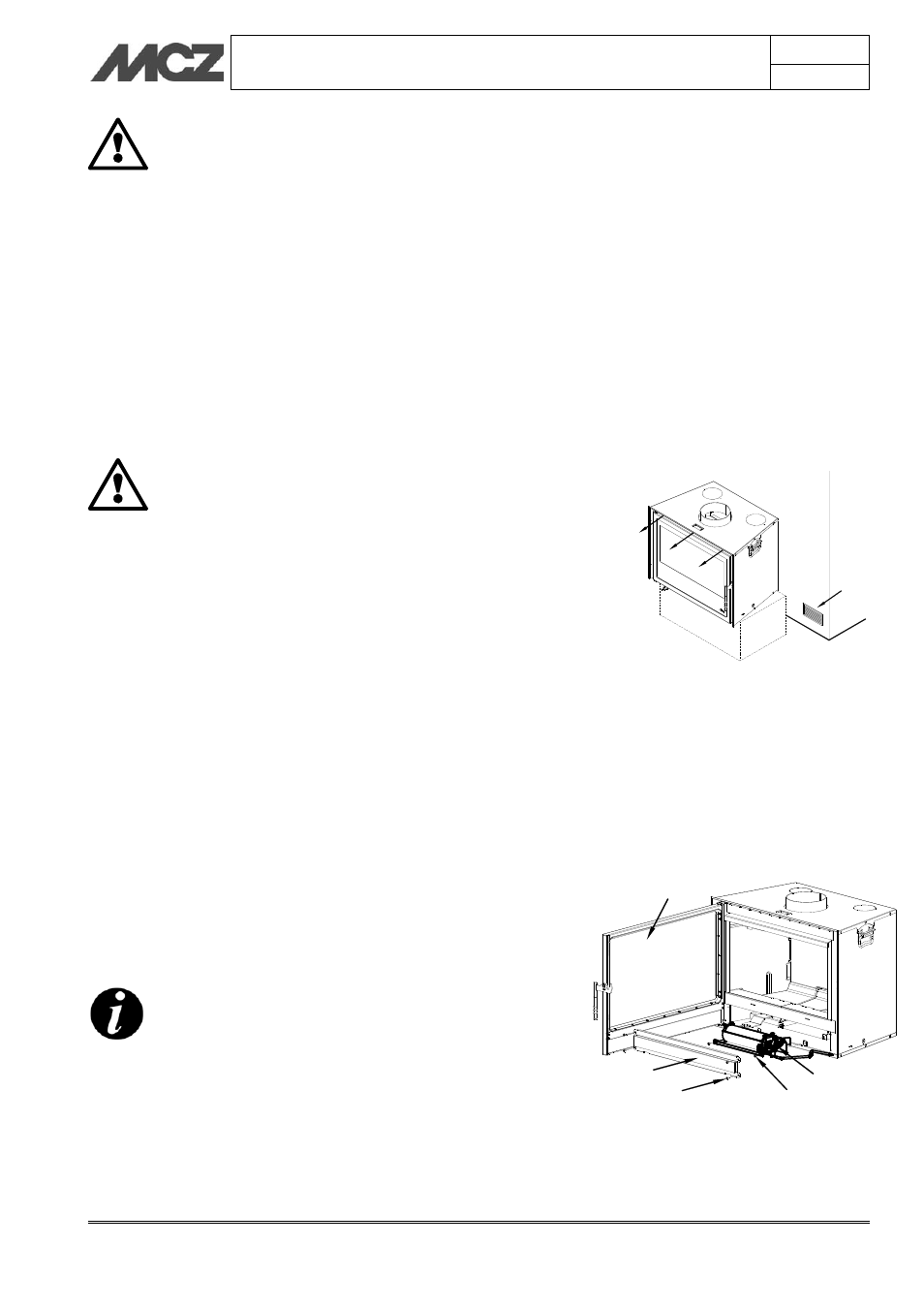

Figura 1 – Convección natural
Figura 2 - Montaje kit VF
A
B
C
D
E
