Se recuerda que:
 Todas las tomas de aire deben poseer un cierre controlable
desde el exterior y con una protección anti-insectos.
 La sección de la toma de aire se considera neta, por lo que es
necesario considerar el área de los posibles espacios técnicos
(redes, etc).
 Es necesario limpiar periódicamente filtros o redes para
garantizar el paso del aire.
 Si la chimenea térmica o el kit de ventilación se
encuentran en funcionamiento, no obstruir, por ningún
motivo, las tomas de aire
4.5. REGLAS GENERALES PARA EL MONTAJE
El insertable puede instalarse en hogares ya existentes o como hogar
autónomo, gracias a su estructura autoportante.
Si el insertable se monta en un hogar ya existente, compruebe que las
medidas del hogar sean compatibles para su acoplamiento.
Puede instalarse a la altura adecuada, construyendo en la obra un
sostén adecuado.
Evaluar siempre las condiciones estáticas del plano sobre el
que gravitará el peso y dejar un mínimo de 5 cm de vacío de
aire entre la chimenea y las paredes.
Realizar el montaje en seco del plano del fuego del revestimiento,
dejando una apertura de 1 cm para el aislamiento.
En caso de instalación cerca de material inflamable, respete
unas medidas mínimas de seguridad:
 A = 100 mm (distancia de las paredes laterales y
traseras)
 B = 80 mm (material aislante)
 C = 100 mm (distancia desde el suelo)
Si la chimenea térmica se coloca en un suelo o cerca
de paredes inflamables, se recomienda un
aislamiento adecuado.
4.5.1. MONTAJE DEL INSERTABLE
Para facilitar la introducción del insertable, es posible quitar el hogar
del revestimiento externo o solo el grupo de empalme con el cañón de
humos, para facilitar la conexión con este.
4.5.1.1.
Desmontaje de la conexión de humos
Después de haber abierto la puerta, será suficiente con quitar el
deflector superior en calorite B y quitar los tornillos que fijan el
empalme D (fig. 5). Después de haber realizado el empalme con la
conexión de humos e introducido la chimenea térmica, vuelva a instalar
el empalme D, teniendo cuidado de introducir correctamente el tubo en
el cañón de humos. Apriete bien los tornillos y vuelva a colocar el
deflector en calorite B.
A
B
C
D

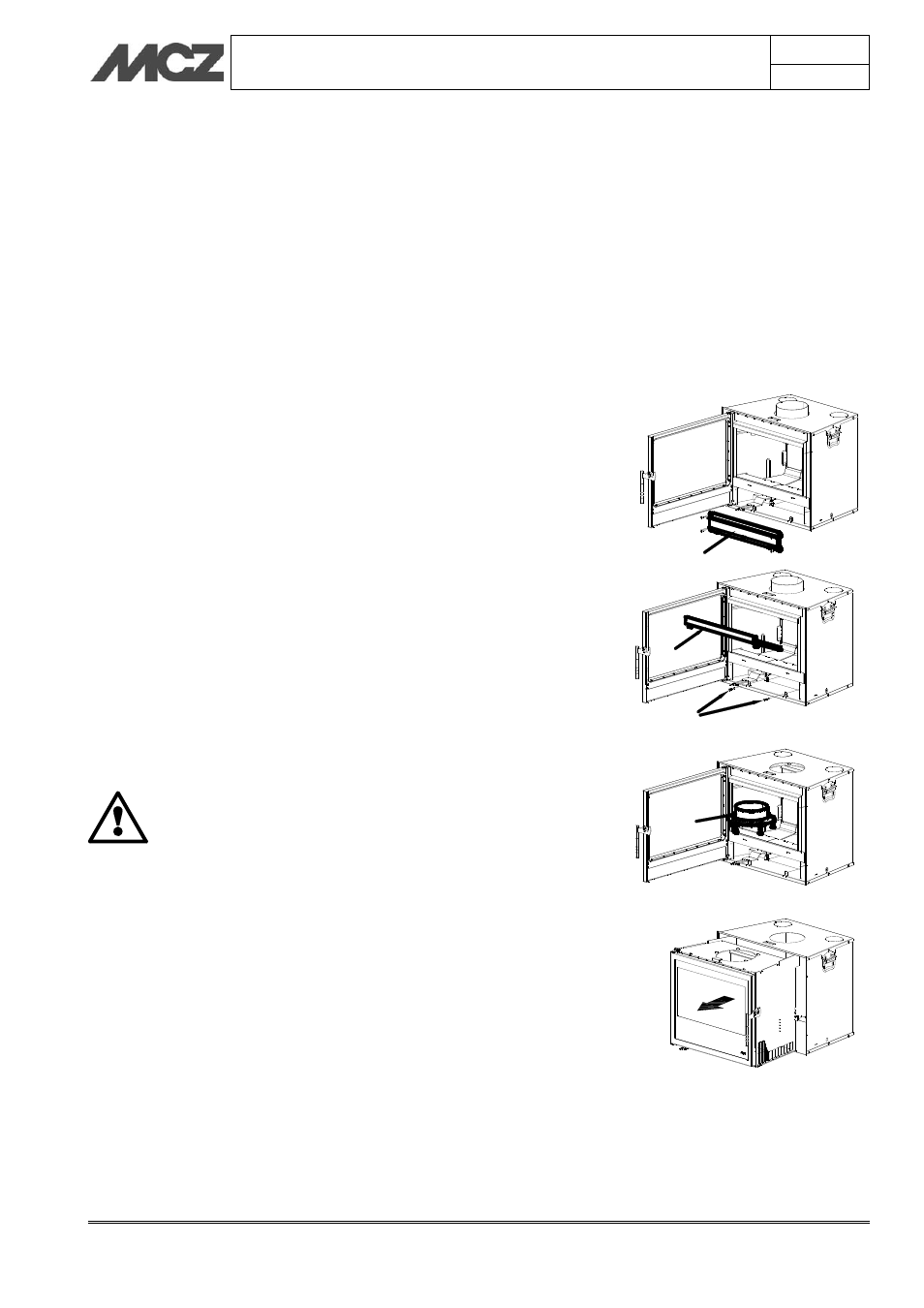

Figura 5 – Posible desmontaje del insertable
