2.4. CONEXIÓN CON EL CAÑÓN DE HUMOS
La conexión con el cañón de humos es una operación muy importante y debe
efectuarse con gran cuidado puesto que, en caso de que se verifiquen anomalías o
errores de fabricación, resulta realmente difícil intervenir para resolver el problema
sin tener que dañar la contra-campana. Además, la conexión se encuentra en una
zona de la chimenea en la que se alcanzan temperaturas muy elevadas, por lo que
es importante utilizar materiales idóneos, resistentes tanto al calor como a la
acidez de los humos producidos por la combustión.
Antes de iniciar las obras, es necesario prestar atención a los siguientes puntos:
 La conexión puede tener una inclinación máxima de 45° para evitar
excesivos depósitos de condensación, producida durante las fases
iniciales de encendido de la chimenea térmica, o excesivas incrustaciones
de creosota. Por otra parte, agiliza la evacuación de humos.
 Los racores deben ser metálicos, adecuados a las
condiciones específicas de funcionamiento del producto
y con marcado CE (EN1856-2). No se admite el uso de
tubos metálicos flexibles y extensibles.
 Los elementos de la conexión deben estar perfectamente sellados.
 La conexión con el cañón de humos no debe ser ni demasiado
larga, para evitar obstrucciones, ni demasiado corta, para
evitar la filtración de humos.
Con la utilización de los empalmes metálicos, es
indispensable que éstos se encuentren aislados con
materiales adecuados, como colchonetas de fibra
cerámica, para evitar deterioros de las obras de
albañilería o de la contra-campana embellecedora.
IMPORTANTE
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
2.5. CAÑÓN DE HUMOS
El cañón de humos es el elemento fundamental para la eliminación
de los humos y, por lo tanto, debe cumplir con los siguientes requisitos:
 Ser impermeable y estar aislado térmicamente.
 Estar fabricado con materiales idóneos para resistir al calor, a
la acción de los productos de la combustión y a los posibles
vapores de condensación.
 Tener una progresión vertical con desviaciones del eje que no
superen los 45° y sin estrangulamientos.
 debe adecuarse a las condiciones específicas de
funcionamiento del producto e incluir el marcado CE (EN1856-
1, EN1443).
 debe estar dimensionada correctamente para cumplir las
exigencias de tiro/salida de humos necesario para el correcto
funcionamiento del producto (EN13384-1).
 Dejar una sección interna, preferiblemente circular.
 Si ya existía antes y ha funcionado previamente, es necesario limpiarla.

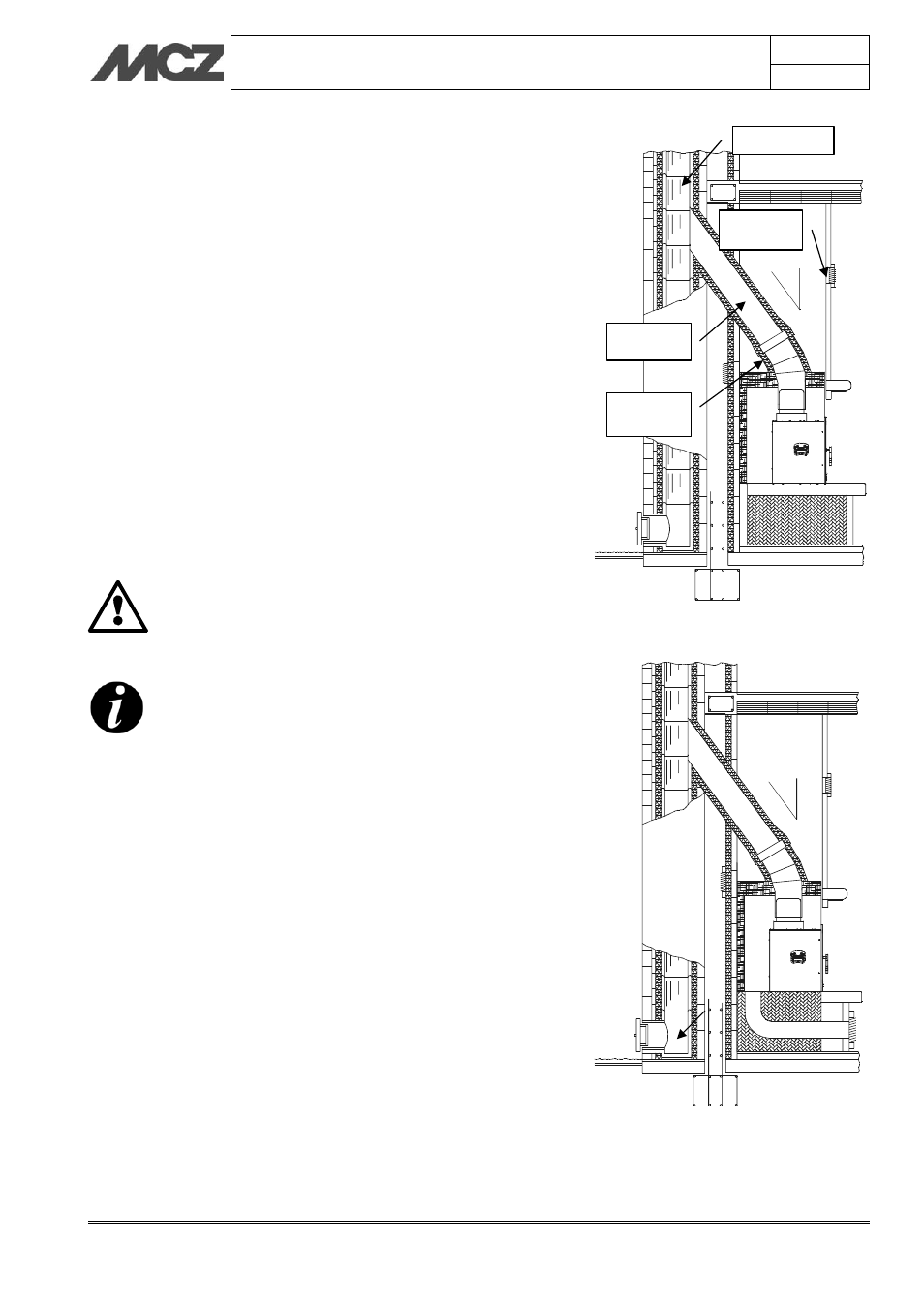

Ejemplo de conexión de la chimenea térmica
Representación de un cañón de humos
realizado correctamente con una cámara
con cierre estanco para la recogida de
desechos sólidos de la combustión en el pie
del tramo ascendente externo.
Conexión de
humos
Aislamiento en
fibra cerámica
Cañón de humos
Rejilla de la
campana
45° Max
