Página 20
MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
20
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
4.5.1.2.
Desmontaje del hogar
Después de haber seguido las indicaciones del capítulo 4.5.1.1, prosiga
quitando el panel de protección A desatornillando los tornillos de
bloqueo. Después, quite los tornillos C que bloquean el hogar en el
revestimiento exterior. Llegados a este punto, es posible separar el
hogar del revestimiento externo para facilitar el montaje.
4.6. CONEXIÓN CON EL CAÑÓN DE HUMOS
Se aconseja conectar la chimenea térmica al cañón de humos mediante
tubos y curvas de acero aluminato, capaz de resistir tanto las elevadas
temperaturas que se alcanzan en este tramo como la corrosión de los
humos. Estas conexiones se encuentran disponibles a petición en
distintas medidas (ver nuestro catálogo) y simplifican el montaje, que
se lleva a cabo empalmándolas entre sí. Fig.6
Cualquier posible incremento de la sección de la conexión
debe realizarse directamente encima de la campana de la
chimenea térmica, y no a lo largo del cañón de humos.
Con la instalación acabada, es obligatorio aislar la
conexión de humos con almohadillas de fibra cerámica
u otro material que resiste a, al menos, 600 °C.
El tubo flexible en acero o aluminio ha sido prohibido
por la normativa vigente para la conexión de la
chimenea térmica al cañón de la chimenea.
4.6.1. CONEXIÓN DIRECTA ENTRE INSERTABLE Y CAÑÓN DE LA CHIMENEA
Perfore y desmantele la campana de arcilla ya existente e introduzca
los elementos en el cañón de la chimenea, con cuidado de no superar
los 45° de inclinación y de realizar correctamente el tapado, si fuera
necesario, para evitar que el hollín o la ceniza que cae por el cañón de
la chimenea se deposite en el insertable (Fig. 6).
4.6.2. Válvula de humos (opcional)
En presencia de un tiro excesivo en el cañón de chimenea, la
combustión puede ser desequilibrada y, por lo tanto, poco eficiente. En
este caso, para mejorar el rendimiento de la combustión, se
recomienda la instalación de la válvula de humos (opcional)
directamente a la salida de la chimenea térmica.

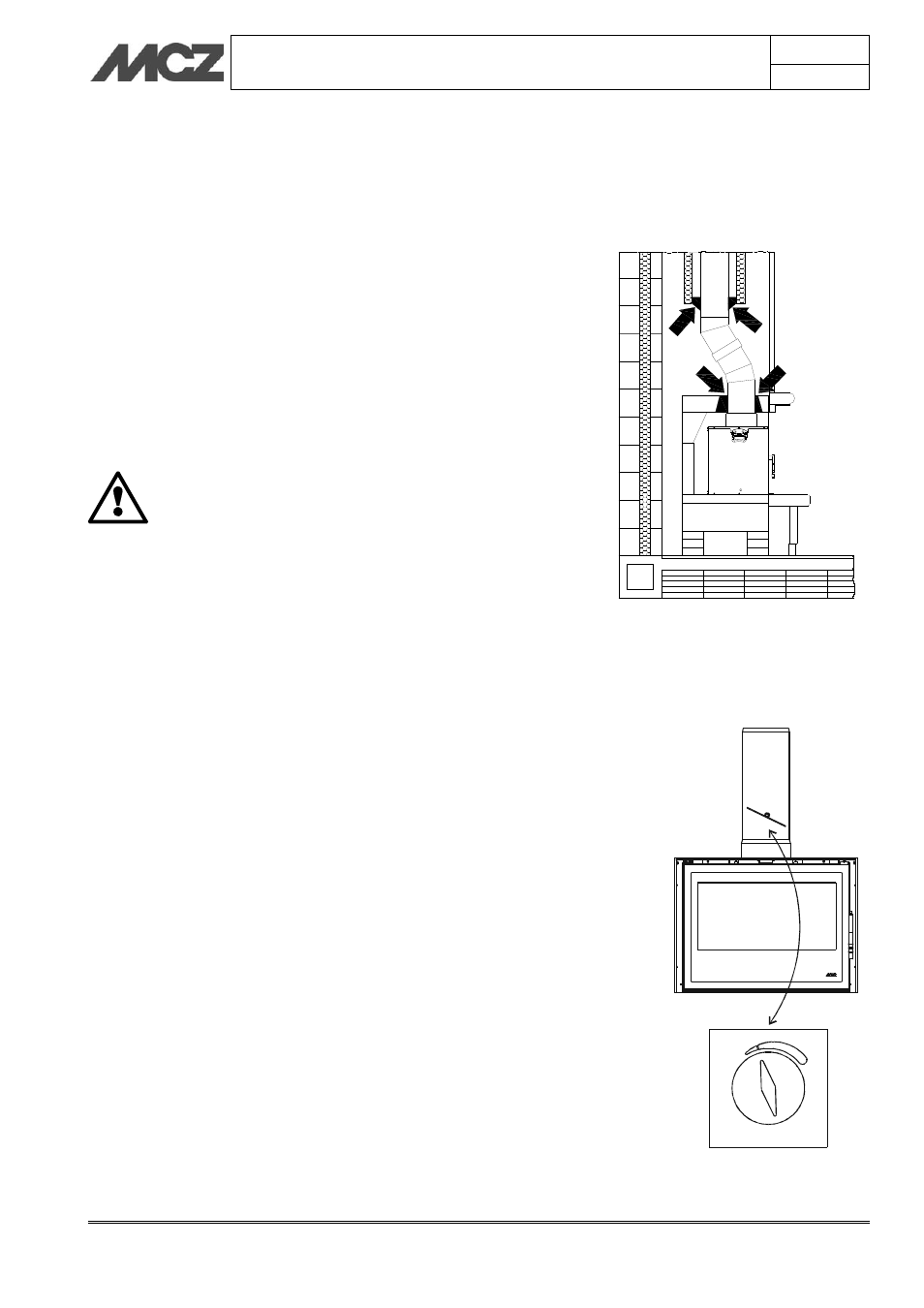

Figura 6 – Conexión con el cañón de humos
