MANUAL DE INSTALACIÓN Y USO
Capítulo 2
pág.
11
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
El cañón de humos es de una importancia primaria
para el funcionamiento correcto y la seguridad de la
chimenea térmica.

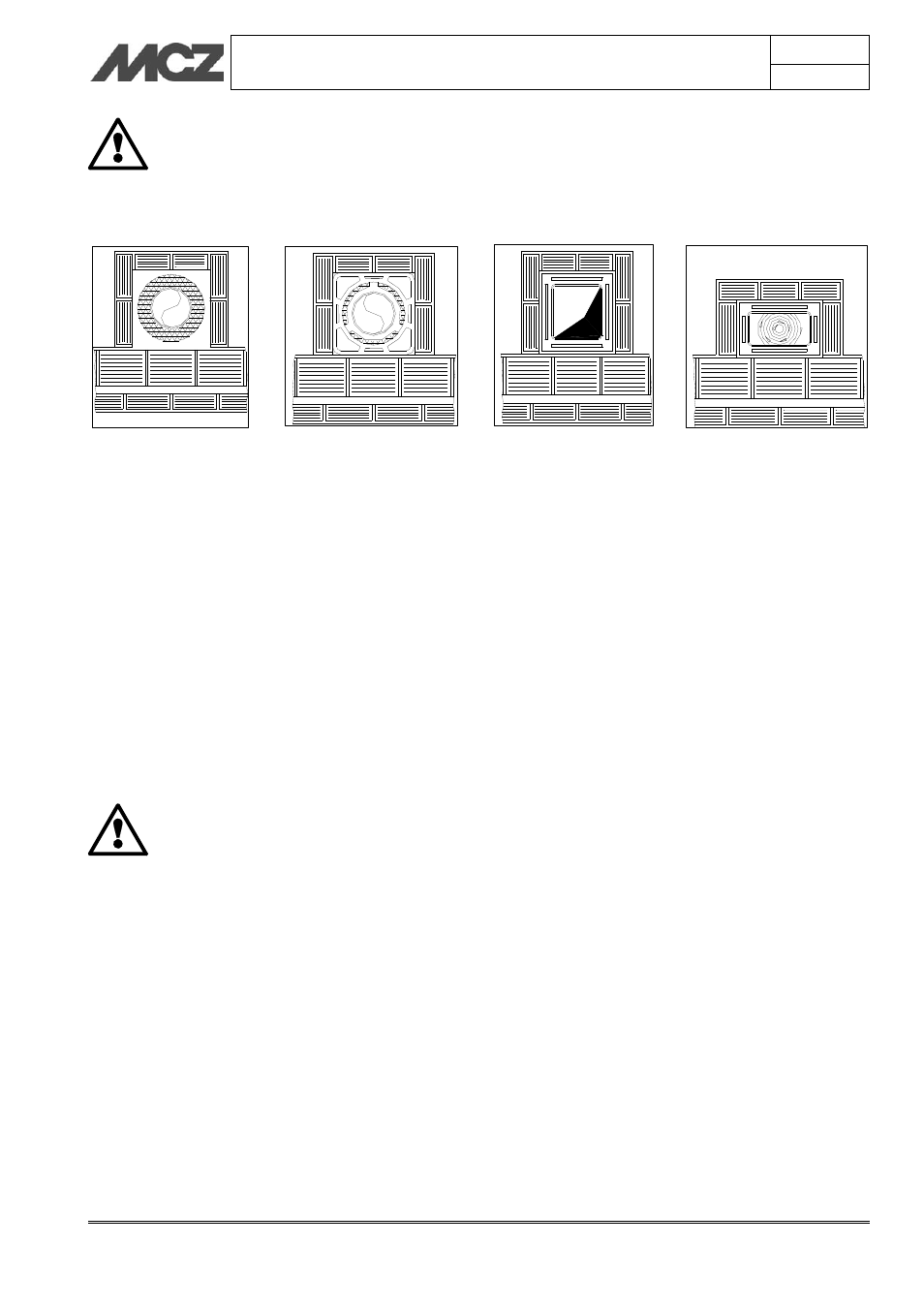

2.5.1. Ejemplos de cañones de humos
En aquellos cañones de humos con sección cuadrada o rectangular, las
aristas deben estar redondeadas con un radio de, al menos, 20 mm. Para la
sección rectangular, la proporción de los lados internos debe ser de ≤1,5.
Las secciones/largos del conducto de humos indicados en la tabla de
datos técnicos están indicados para una correcta instalación. Las
posibles configuraciones alternativas deben dimensionarse
correctamente según la norma EN13384-1.
Es aconsejable que el conducto de humos posea una cámara de
recogida de materiales sólidos bajo la entrada del canal de humo, de
manera que pueda abrirse e inspeccionarse con facilidad desde una
puerta de cierre hermético.
IMPORTANTE
En caso de que haya dudas acerca de las prestaciones del cañón
de humos o de que sus dimensiones sean distintas de las
recomendadas, le aconsejamos encarecidamente que llame a un
instalador autorizado por MCZ para que realice un estudio del
lugar y mediciones instrumentales de las prestaciones de del
cañón de humos (mediciones con micromanómetro)
MCZ S.p.A. declina toda responsabilidad con respecto a un
mal funcionamiento de la chimenea térmica si éste se debe
a un cañón de humos de dimensiones no adecuadas o
instalado de tal Vivo que no satisfaga los requisitos
enumerados.
Cañón de humos de acero
AISI 316 con doble cámara
aislada con fibra cerámica
o equivalente, con una
resistencia de 400 °C.
EXCEPCIONAL
Cañón de humos de refractario
con cámara doble aislada y
envoltura externa de hormigón
aligerado con algún material
alveolar como la arcilla.
BUENA
Cañón de humos tradicional
de arcilla, sección cuadrada
con insertos aislantes vacíos.
BUENA
Evitar cañones de humos de
sección rectangular cuyo lado
mayor sea el doble del menor,
como 20x40 o 15x30.
MEDIOCRE
