6- INSTALACIÓN Y MONTAJE
Servicio técnico - Derechos reservados - Reproducción prohibida
AISLAMIENTO CHIMENEA CERRADA
La chimenea cerrada siempre debe estar separada de las paredes y del techo adyacentes.
Si es necesario, utilizar materiales aislantes para aislar las paredes en contacto con el monobloque, en caso de que estas últimas corran el
riesgo de dañarse o incluso de incendiarse (paredes de madera, cartón piedra, etc.). (figura 8)
AISLAMIENTO VIGA MADERA
La viga de madera debe protegerse con un aislamiento adecuado de las partes calientes para prevenir el riesgo de incendio o que se dañe
el propio revestimiento.(figura 9)
Salidas de ventilación campana
Es obligatorio instalar las salidas de ventilación de la campana MCZ o salidas que puedan garantizar la misma función y la misma sección
de paso de aire.
MCZ no responde de posibles daños a la estructura o a los componentes eléctricos causados por el hecho de no respetar esta advertencia.
Para un correcto funcionamiento de la ventilación ambiente se recuerda que:
• En la parte inferior del revestimiento se ha previsto una apertura de entrada del aire convectivo no inferior a 400 cm2
• En la parte superior se ha previsto una apertura de ventilación (suplementaria a las salidas canalizadas) de al menos 230 cm2 para
desprender en el ambiente el calor residual que se acumula dentro del revestimiento (con el KIT COMFORT AIR esta salida no es
necesaria, porque el calor interno al revestimiento se aspirado indirectamente por los propios ventiladores).

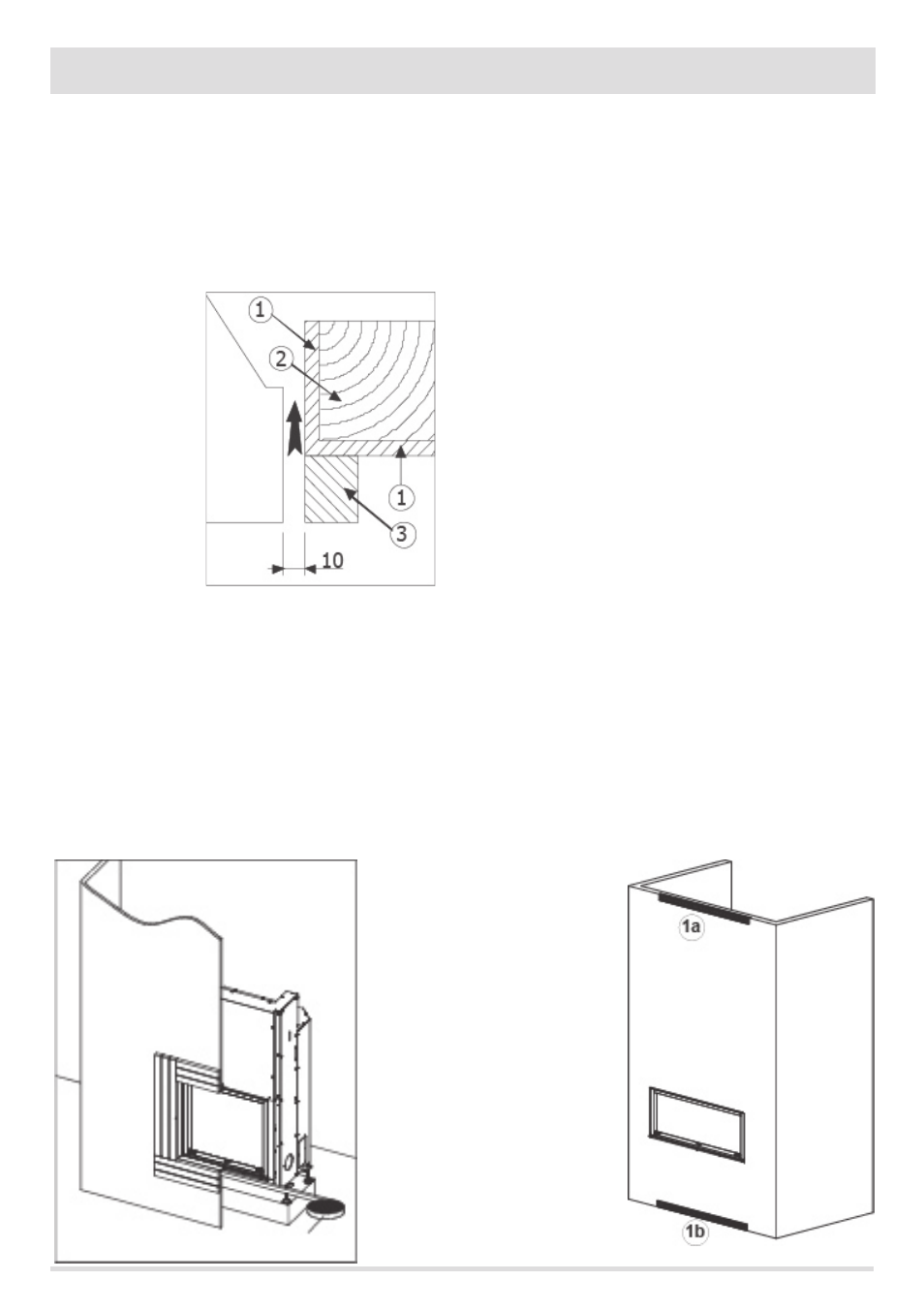

FIGURA 8 - AISLAMIENTO VIGA
1.
AISLANTE APLICADO O POR APLICAR
2.
VIGA DE MADERA
3.
MÁRMOL U OTRO MATERIAL
FIGURA 9 - AISLAMIENTO DEL MONOBLOQUE A LAS
PAREDES Y AL REVESTIMIENTO
