23
6- INSTALACIÓN Y MONTAJE
Servicio técnico - Derechos reservados - Reproducción prohibida
POSICIONAMIENTO
La chimenea cerrada FORMA WOOD puede colocarse tanto en una esquina como en la pared. Se puede personalizar con los revestimientos
MCZ o construirlos en obra con materiales resistentes a altas temperaturas.
Las chimeneas cerradas son monobloques autoportantes que simplifican la colocación y que no necesitan ningún tipo de apoyo añadido.
Para agilizar el desplazamiento del monobloque hasta el punto en que debe instalarse, MCZ entrega la chimenea cerrada con cuatro
ruedas giratorias facilitan y agilizan su desplazamiento. (Figura 2)
Una vez posicionada la chimenea cerrada, las ruedas deben levantarse del suelo y retirarse, de modo que el monobloque permanezca
estable sobre el suelo.
Esto es posible regulando las cuatro patas ya montadas en la chimenea cerrada.
Evaluar siempre las condiciones estáticas de la superficie en la que reposará el peso y dejar siempre como mínimo 5 cm de
vacío de aire entre chimenea y paredes.
Realizar el montaje en seco de la superficie fuego del revestimiento dejando una apertura de 1 cm para el aislamiento. (Figura 3)
FORMA WOOD
75 DX-SX
95 DX-SX
T95
T50
Paredes no inflamables Paredes inflamables
A = 50 mm
B = --------
C = 40 mm
A = 100 mm
B = 40 mm
C = 80 mm
A = distancia de las paredes laterales y traseras)
B =material aislante
C = distancia desde el suelo
Cuando la chimenea cerrada se posicione sobre un suelo o cerca de paredes inflamables, se aconseja un aislamiento
adecuado.
Las salidas de aire caliente deben posicionarse a al menos 300 m de distancia de otros materiales. (ej. cortinas)

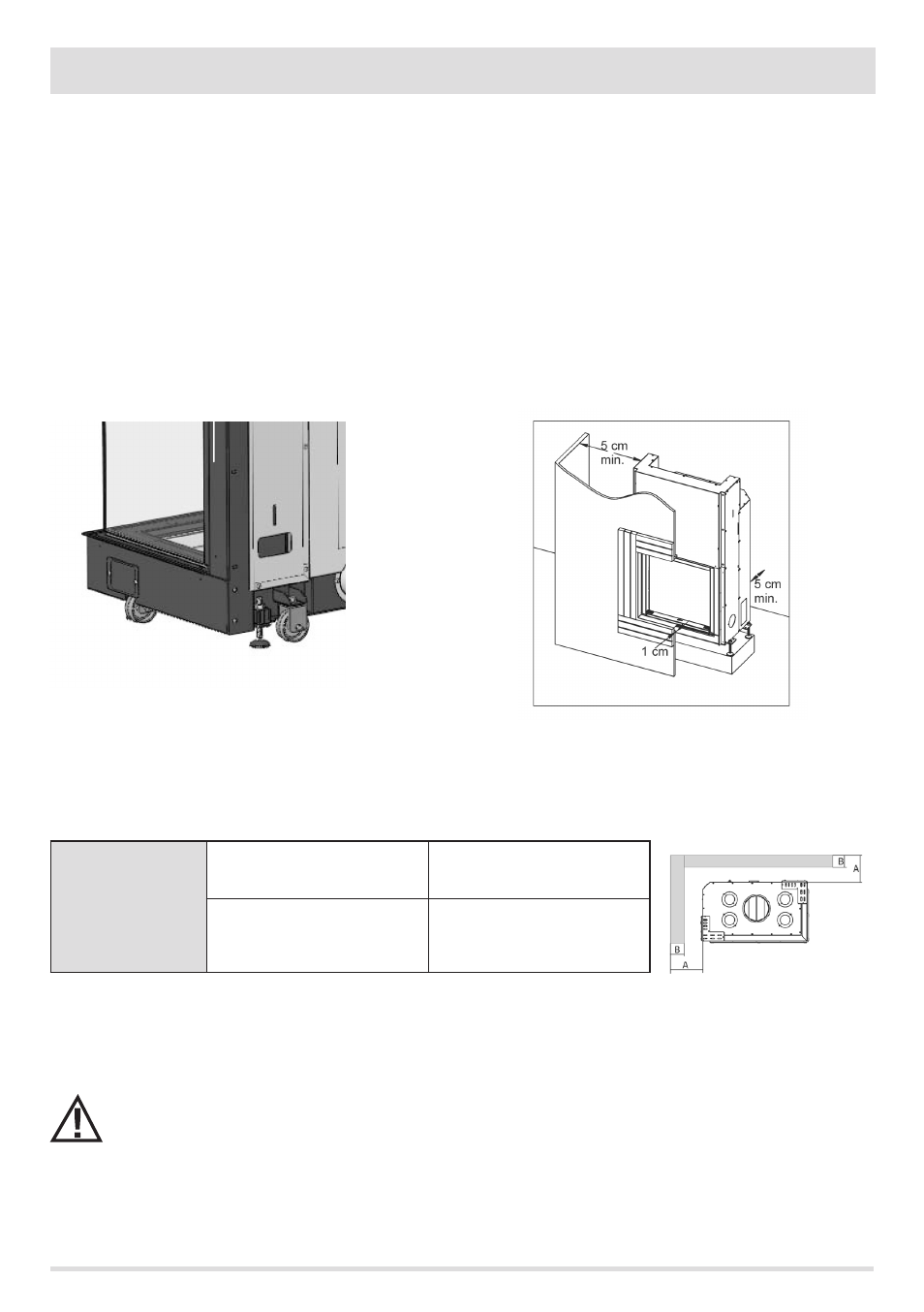

FIGURA 2 – RUEDAS Y PATAS FIGURA 3 – DISTANCIAS DEL MONOBLOQUE A LAS PAREDES Y
AL REVESTIMIENTO
