25

6- INSTALACIÓN Y MONTAJE

Servicio técnico - Derechos reservados - Reproducción prohibida

TOMA DE AIRE EXTERNA E INTERNA

Entrada de aire de combustión

La termochimenea FORMA WOOD cuenta con un agujero trasero, que permite la entrada del aire necesario para la combustión. Se puede

realizar la entrada del aire comburente debajo del producto. Para hacerlo, es necesario:

• Quitar la abrazadera trasera (fig. 5).

• Quitar el tapón de la parte de abajo de la termochimenea (fig. 6).

• Fijar mediante los dos tornillos la abrazadera de la termochimenea (para realizar después las conexiones con los tubos)

• Colocar el tapón quitado (de abajo de la termochimenea) en la parte trasera.

Conectar mediante abrazaderas ø100 y tubo flexible (fig. 5 o 6) a las rejillas que estén fuera o dentro del local de instalación para que el

recorrido esté separado del aire de convección natural o forzada.

NO CIERRE NUNCA EL ORIFICIO DE ENTRADA DE AIRE COMBURENTE.

ENTRADA DEL AIRE POR VENTILACIÓN NATURAL

Si la termochimenea se instala con ventilación natural, es decir, sin ventiladores eléctricos, realice una toma de aire exterior comburente de

300 cm2 netos en la parte trasera del monobloque para que pase siempre aire fresco por debajo de la termochimenea.

Es importante que se respete siempre esta disposición, de lo contrario la falta de oxígeno puede perjudicar tanto la combustión como el

rendimiento calórico del producto.

ENTRADA DEL AIRE POR VENTILACIÓN FORZADA

Si la termochimenea se instala con ventilación forzada, es decir, usando un kit Comfort Air, realice las tomas de aire y las canalizaciones

de la siguiente manera:

para un recambio correcto del oxígeno dentro del local, se recomienda colocar una toma de aire exterior de 150 cm2, para que se pueda

extraer aire limpio y fresco, y una dentro del local de la termochimenea (también esta con 150 cm2).

Esta modalidad permite una mezcla correcta del aire dentro del local de instalación y un mejor enfriamiento de la estructura de la

termochimenea.

Si no se puede realizar este tipo de conexión, es necesario preparar ambas tomas de todas formas, ya sean directamente al exterior

como al interior. Según lo que se elija, se tendrán temperaturas de funcionamiento ligeramente mayores o menores a la media, pero no

comprometerán el funcionamiento correcto del producto.

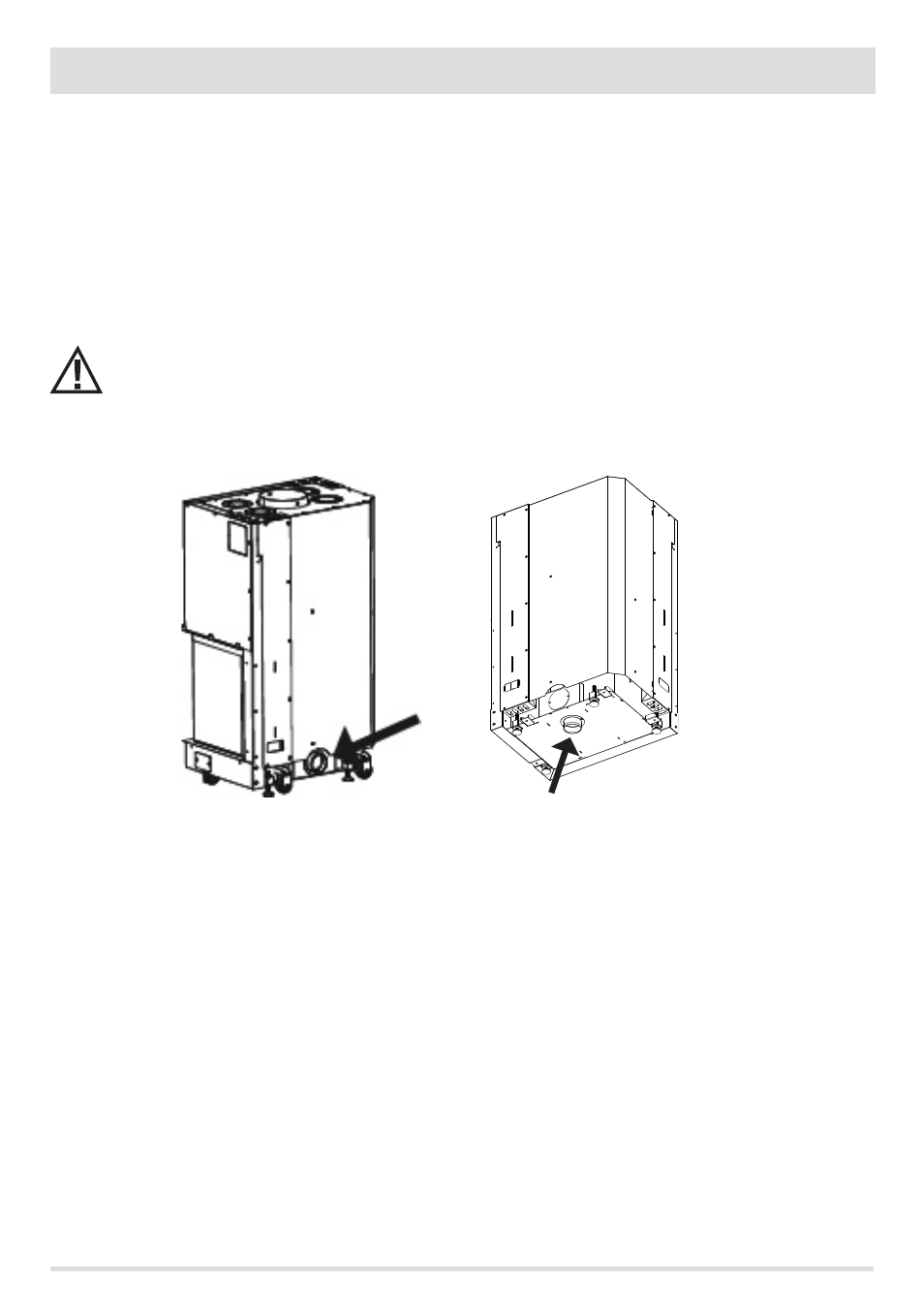

FIGURA 6 - ENTRADA DE AIRE COMBURENTE POR DEBAJO DE LA TERMOCHIMENEA FORMA

FIGURA 5 - ENTRADA DE AIRE COMBURENTE TRASERA
