6- INSTALACIÓN Y MONTAJE
Se recuerda que:
• Todas las tomas de aire deben tener persianas de cierre que se puedan controlar desde el exterior y protecciones contra insectos
• La sección de la toma de aire se considera neta, por tanto es necesario considerar el área de posibles obstáculos (mallas, etc.)
• Es necesario limpiar de forma periódica los filtros o mallas para garantizar que el aire pase
• No obstruya por ningún motivo las tomas de aire si la termochimenea o el kit de ventilación están funcionando.
CONEXIÓN AL CONDUCTO DE HUMO
Se aconseja conectar la chimenea cerrada al conducto de humo mediante tubos y curvas de acero aluminato capaz de resistir a las
temperaturas elevadas que se alcanzan en ese tramo y a la corrosión de los humos. Estos racores están disponibles a petición en varias
medidas (véase nuestro catálogo) y simplifican la colocación procediendo al montaje encajándolos uno en el otro. (fig. 7)
Las posibles ampliaciones de la sección del racor deben realizarse directamente sobre la campaña de la chimenea
cerrada y no a lo largo del conducto de humo. Al finalizar la instalación, es obligatorio aislar el racor de humos con
una almohadilla de fibra cerámica o material resistente a al menos 600 ºC.
MONTAJE DEL REVESTIMIENTO Y CONTRACAPA
ANTES DE INICIAR CUALQUIER OPERACIÓN DE REVESTIMIENTO DE LA CHIMENEA CERRADA, LEER EL CAPÍTULO “PRUEBA
DE FUNCIONAMIENTO”
La chimenea cerrada y las partes del revestimiento deben fijarse entre sí SIN TENER CONTACTO CON LA ESTRUCTURA DE ACERO para
evitar la transmisión del calor a los mármoles y/o piedras y para permitir las dilataciones térmicas normales; atención a los acabados de
madera tipo vigas o repisas.
Se aconseja realizar la contracapa en cartón piedra de tipo ignífugo de 15/20 mm de grosor con chasis autoportante de perfil
galvanizado para no gravar sobre los componentes del revestimiento (vigas de madera o arquitrabes de mármol) que no tienen estructura
portante y para poder intervenir fácilmente en caso de anomalías y/o mantenimientos futuros.
Realizar el montaje en seco de la superficie fuego del revestimiento dejando una apertura de 1 cm entre chimenea cerrada y
superficie fuego para realizar el aislamiento. (fig. 8)

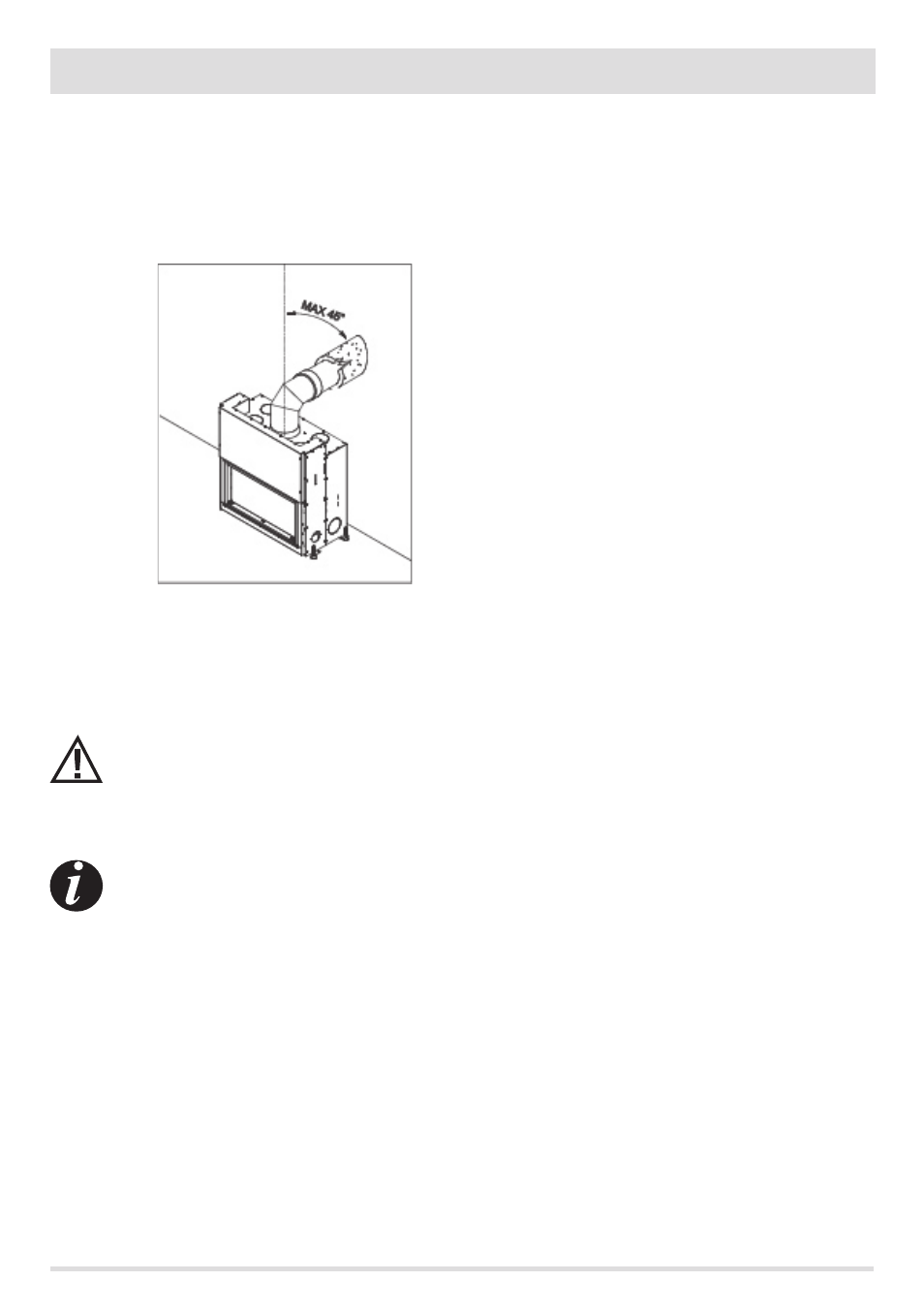

FIGURA 7 - RACOR DEL CONDUCTO DE HUMO
