A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
12
4-CONDUCTO DE EVACUACIÓN DE HUMOS
TOMA DE AIRE EXTERIOR
Es obligatorio prever una toma de aire exterior adecuada que permita la aportación de aire comburente necesaria para el funcionamiento
correcto del aparato. El flujo de aire entre el exterior y el local de la instalación puede ser directo, a través de una apertura en una pared
externa del local (solución sugerida véase Figura 9 a); o bien, por vía indirecta, mediante la captación de aire de locales contiguos y
comunicados de forma permanente con el de instalación (véase Figura 9 b). Como locales contiguos hay que excluir los dormitorios,
cuartos de baño, garajes y, en general, los locales con riesgo de incendio. Durante la fase de instalación, hay que comprobar las distancias
mínimas necesarias para conseguir tomar aire del exterior. Tenga en cuenta la presencia de puertas y ventanas que podrían interferir con
la entrada correcta de aire en el producto (véase el esquema siguiente).
La toma de aire debe tener una superficie neta total de, como mínimo, 150 cm2 (para las chimeneas o insertables - 100 cm2 para estufas):
esta superficie deberá aumentarse si en el interior del local hay otros generadores activos (por ejemplo: electroventilador para extracción
del aire consumido, campana de cocina, otras estufas, etc...), que podrían provocar una depresión del ambiente. Es necesario comprobar
que, con todos los equipos encendidos, la caída de presión entre la habitación y el exterior no supere el valor de 4 Pa. Si fuese necesario,
aumente la sección de entrada de la toma de aire, que deberá realizarse a nivel cercano al suelo y protegida por una rejilla de protección
exterior antipájaros y, de forma tal, que no se pueda obstruir con ningún objeto.
Es posible conectar el aire necesario para la combustión directamente a la toma de aire exterior, con tubo no comprimible (ej. espiralado).
En el caso de canalizaciones, de hasta 3 m, tener una sección un 5% más grande, y un 15% más grande para medidas mayores.

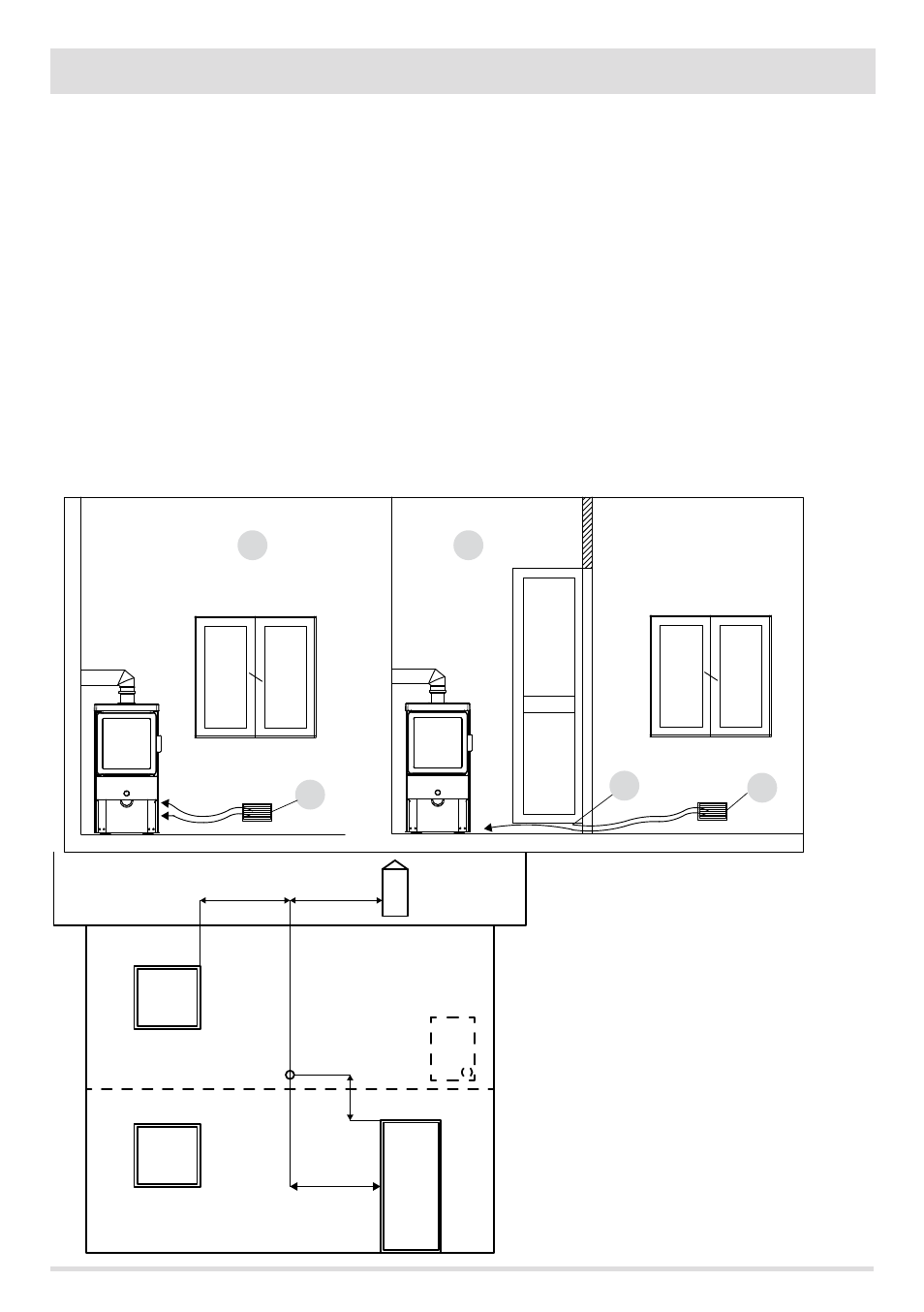

FIGURA 9 a - directamente desde el exterior
FIGURA 10
FIGURA 9 b - por vía indirecta desde el local adyacente
A=TOMA DE AIRE
B=LOCAL A VENTILAR
C=AMPLIACIÓN HENDIDURA DEBAJO DELA PUERTA
